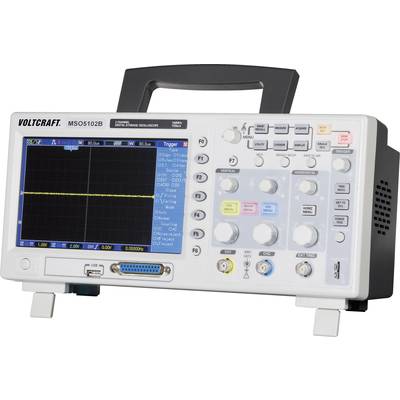

Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
EAN:
Gyártól szám:
Rendelési szám:
Helyettesítő termékek megjelenítése
Összesen (204 717 Ft / Darab)
204 717 Ft
ÁFA nélkül
Főbb jellemzők
Digitális tárolós oszcilloszkóp MSO-5102B
- Sávszélesség 100 MHz
- 2 analóg + 16 digitális bemenet
- Mintavételezési ráta 1 GSa/mp
Műszaki adatok
- Logikai analizátor: 16 csatorna 2 csoportban
- Jelbemenet: TTL, CMOS, ECL
- Max. mintavételezési ráta: 500 MHz
- Bemenet: ±60 V
- Tárolási mélység: 512 kSa
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
100 MHz
- Mintavételezési ráta/csatorna
1 GSa/mp
- Kijelző
Színes TFT.
- Felbontás
8 bit
- Képernyőméret
17.7 cm
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
Kevert jel (MSO)
- Időbázis
8 ns - 10 s/div
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II 300 V
- Függőleges eltérítés
2 mV - 5 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
AC/DC/GND
- Bemeneti feszültség
300 V
- Tápellátás
115 V/AC, 230 V/AC
- Méret
(H x Sz x Ma) 108 x 313 x 142 mm
- Súly
2 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
800 x 480 pixel
- Szélesség
313 mm
- Magasság
142 mm
- Hossz
108 mm
- Csatlakozók
USB
USB-Host
- Memóriamélység/csatorna
512 kpts
- Gyártói szám
MSO-5102B
- Sávszélesség
100 MHz
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 122482 Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 122482 Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
Garanciális feltételek
Garanciális feltételek 122482 Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
Letöltés
Letöltés 122482 Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
Letöltés 122482 Digitális tárolós oszcilloszkóp, 2/16-csatornás 100 MHz, beépített 16 csatornás logikai analizátor VOLTCRAFT MSO-5102B
Leírás
Bevezető modell a digitális tárolós oszcilloszkópok területén, profi felszereltséggel. A készülék két analóg, 100 MHz-es sávszélességű csatornával rendelkezik, egy max. 1 GSa/mp valósidejű mintavételezési rátával, valamint egy max. 1 Mpts tárolási mélységgel (1 csatornás üzemnél). Nagy, 17,7 cm-es TFT színes monitor, előlapi USB Host az adatoknak egy opcionális USB sticken való tárolásához, és intuitív menükezelés azok a jellemzők, amelyek a készüléket kényelmesen és egyszerűen kezelhetővé teszik. Az oszcilloszkóp felszereltségét lekerekíti még egy USB interfész, egy többnyelvű súgómenü, széleskörű triggerelési lehetőségek, valamint automatikus mérési funkciók, kurzor-vezérléssel.
Kivitel
- Beépített 16 csatornás logikai analizátor
- Nagy, színes TFT képernyő (800 x 480 pixel)
- Előlapi USB Host
- Széleskörű, automatikus mérési funkciók
- Képernyő menü mérési eredmény kijelzéssel
- Osztható képernyő bővített kijelzésekhez.
Szállítás tartalma
- 2 mérőfej (mindegyik 1:1/10:1)

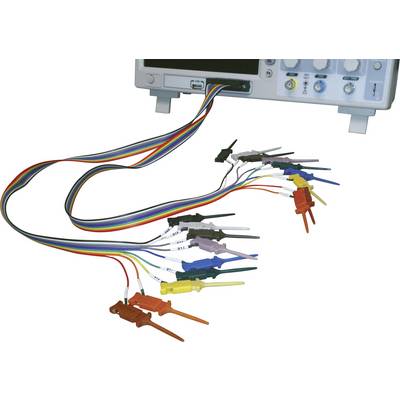

- 16 csatornás csatlakozókábel mini fogóval
- USB kábel
- Szoftver CD
- Hálózati kábel
- Használati útmutató.
