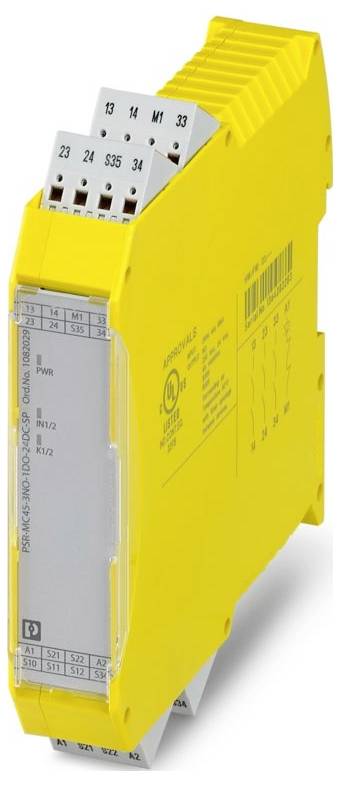

Biztonsági relé PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 22.5 x 117.4 x 114.5 m
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Biztonsági relé
Csatlakozó
Push-in kapocs
Üzemi feszültség
24 V/DC
Gyártói szám
PSR-MC45-3NO-1DO-24DC-SP
Adatlap (PDF)
Szám
Összesen (62 197 Ft / Darab)
62 197 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: PSRmini
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Szélesség: 22,5 mm
- Magasság: 117,4 mm
- Mélység: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Védelmi típus: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Csupaszolási hossz: 8 mm
- Einbaulage: vertikal oder horizontal
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Maximale Verlustleistung bei Nennbedingung: 17,21 W (bei UB = 30 V , IL² = 72 A²)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: 2,5 mA (typ. bei US an S34);1 mA (typ. bei US an S35)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: 0,5 Hz (ohmsch)
- Max. áram 100 mA
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 15g für Δt = 11 ms (Dauerschock: 10g für Δt = 16 ms)
- Spannung: ca. 23 V DC (Us - 1 V)
- Schutzbeschaltung: Suppressordiode 33 V
- Statusanzeige: 2 x LED (grün)
- Schaltspannung: min. 5 V AC/DC;max. 250 V AC/DC (Lastkurve beachten)
- Benennung: A1/A2
- Anwendung: Not-Halt;Schutztür;Transponder;Lichtgitter
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: min. 10 mA AC/DC;max. 6 A
- Beschreibung des Ausgangs: PNP;nicht sicherheitsgerichtet
- Einschaltstrom maximal: 1 A (Δt = 5 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Kontaktausführung: 3 Freigabestrompfade
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V AC
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 % (extern absichern)
- Bemessungssteuerspeisestrom IS: typ. 75 mA
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Ansprechzeit typisch: < 100 ms (automatischer Start);< 100 ms (manueller, überwachter Start)
- Rückfallzeit typisch: < 20 ms (bei Anforderung über die Sensorkreise);< 20 ms (bei Ansteuerung über A1 | eine applikative Absteuerung über A1/A2 ist nicht zulässig)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 5 A (24 V (DC13));5 A (250 V (AC15))
- Ausgangssicherung: 6 A gL/gG
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Jellemzően Anzugszeit bei Us: < 100 ms (bei Ansteuerung über A1)
- Wiederbereitschaftszeit: 500 ms (nach Anforderung der Sicherheitsfunktion)
- Névleges üzemmód 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden;Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
- Filterzeit: max. 3 ms (Testpulsbreite Low-Testpulse);> 1 s (Testpulsrate Low-Testpulse);Bei Testpulsbreite < 1 ms: Testpulsrate = 5 x Testpulsbreite;max. 1 ms (Testpulsbreite, High-Testpulse);> 100 ms (Testpulsrate, High-Testpulse);Sofern Testpulse nicht sicherheitsrelevant sind, sollten diese ausgeschaltet werden.
- Anzahl der Ausgänge: 1
- Schaltleistung: min. 50 mW
- Quadr. Summenstrom: 72 A2 (Derating beachten)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (5 A DC13 | 8760 Schaltspiele/Jahr oder 5 A AC15 | 2190 Schaltspiele/Jahr)
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Beschreibung des Eingangs: nicht sicherheitsgerichtet;NPN
- Anzahl der Eingänge: 2
- Eingangsspannungsbereich "0"-Signal: 0 V ... 5 V (S10, S12)
- Eingangsspannungsbereich "1"-Signal: 19,2 V DC ... 30 V DC
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,8 W
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Wiederanlaufzeit: < 1 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: 0 mA ... 2 mA (S10, S12)
- Gleichzeitigkeit: ∞
- Max. zulässiger Gesamtleitungswiderstand: 150 Ω
- Melden: M1: Melden: M1
- Kurzschlussschutz: ja
- Digital: Startkreis (S34, S35): Digital: Startkreis (S34, S35)
- Relais: Freigabestrompfade (13/14, 23/24, 33/34): Relais: Freigabestrompfade (13/14, 23/24, 33/34)
- Digital: Sensorkreis (S10, S12, S22): Digital: Sensorkreis (S10, S12, S22)
- Csomagolás
darab
- Termék típus
Biztonsági relé
- Gyártói szám
PSR-MC45-3NO-1DO-24DC-SP
- Csatlakozó
Push-in kapocs
- Üzemi feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Engedélyek (érzékelők)
CE
IP20
- Üzemi hőmérséklet (min.)
-40 °C
- Üzemi hőmérséklet (max.)
60 °C
- Mélység
114.5 mm
- Szélesség
22.5 mm
- Magasság
117.4 mm
- Méret
(Sz x Ma x Mé) 22.5 x 117.4 x 114.5 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563388 Biztonsági relé PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 22.5 x 117.4 x 114.5 m
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563388 Biztonsági relé PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 22.5 x 117.4 x 114.5 m
Leírás
Sicherheitsrelais für Not-Halt, Schutztüren und Lichtgitter bis SIL 3, Cat. 4, PL e, 1- oder 2-kanaliger Betrieb, automatischer oder manueller, überwachter Start, 3 Freigabestrompfade, US = 24 V DC, steckbare Push-in-Klemme
