Chauvin Arnoux PEL 113 hálózat analizáló készülék 3 fázisú lakatfogóval, adatgyűjtő funkcióval, Energiamérések, Terhelés
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 459 835 Ft / Darab)
1 459 835 Ft
ÁFA nélkül
Főbb jellemzők
PEL 113 Teljesítmény- és Energiafelvevő DV Komplett Készlet
- Energiafelvevő az energiafogyasztás rögzítésére és elemzésére az energiahatékonyság optimalizálása érdekében
- Rögzítse minden típusú elektromos berendezés teljesítményét akár több hónapig háromfázisú hálózatban
- Rögzítse az összes elektromos paramétert (áramok, feszültségek stb.), valamint a harmonikusokat a tápellátás megszakítása nélkül
- Komplett készlet DataView protokoll szoftverrel, 3 flexibilis áramváltóval, PEL hálózati adapterrel, mágneses mérőtapintókkal és egyebekkel
- Ingyenes PEL Transfer szoftver eszközkonfigurációhoz és energiaadatok feldolgozásához, energiaveszteségek lebontásával
- Sokoldalú kommunikációs lehetőségek: Ethernet, USB, WLAN, IRD szerver

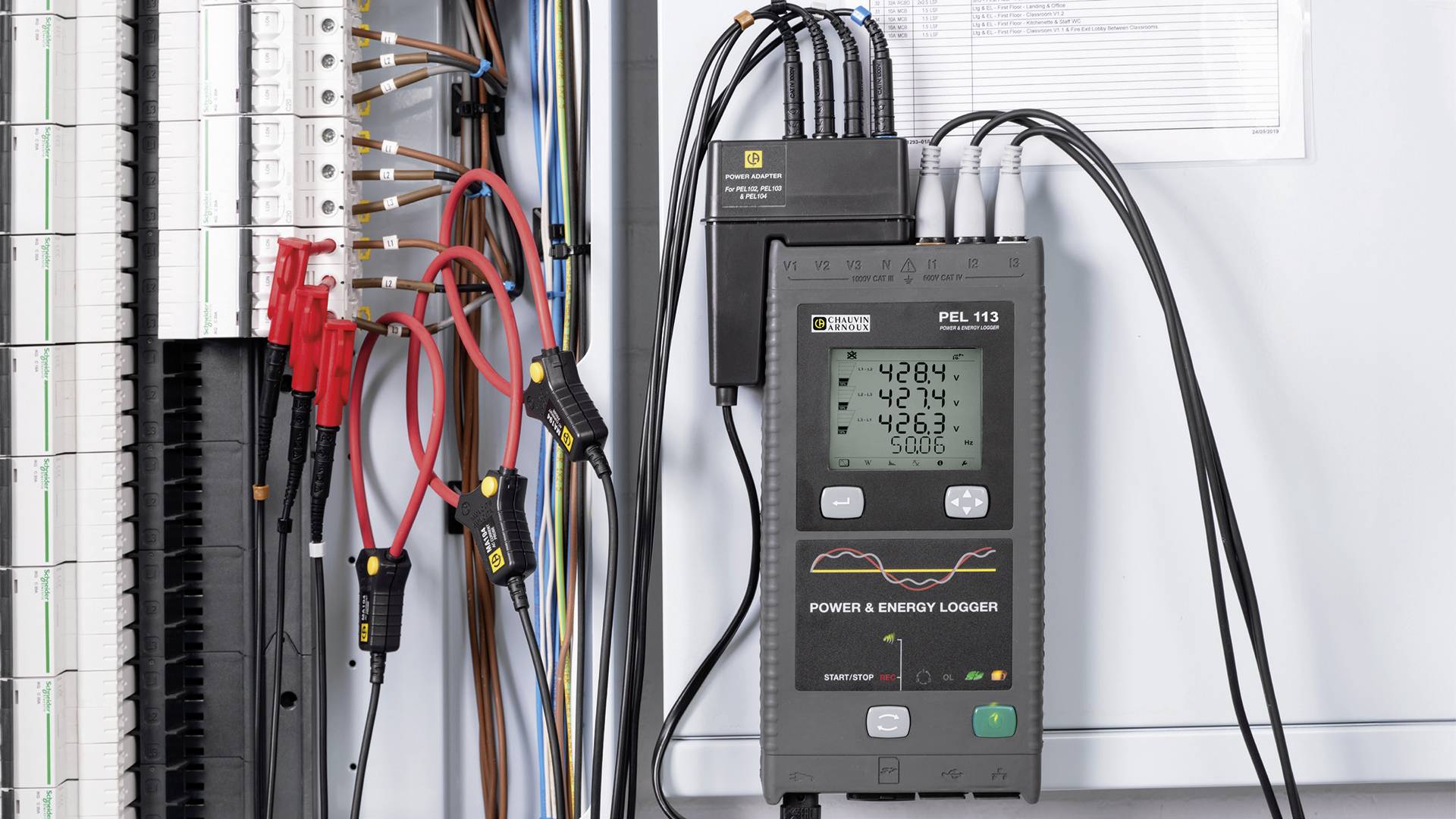

- Kompakt, karcsú ház mágneses hátlappal a vezérlőszekrénybe való kényelmes telepítéshez

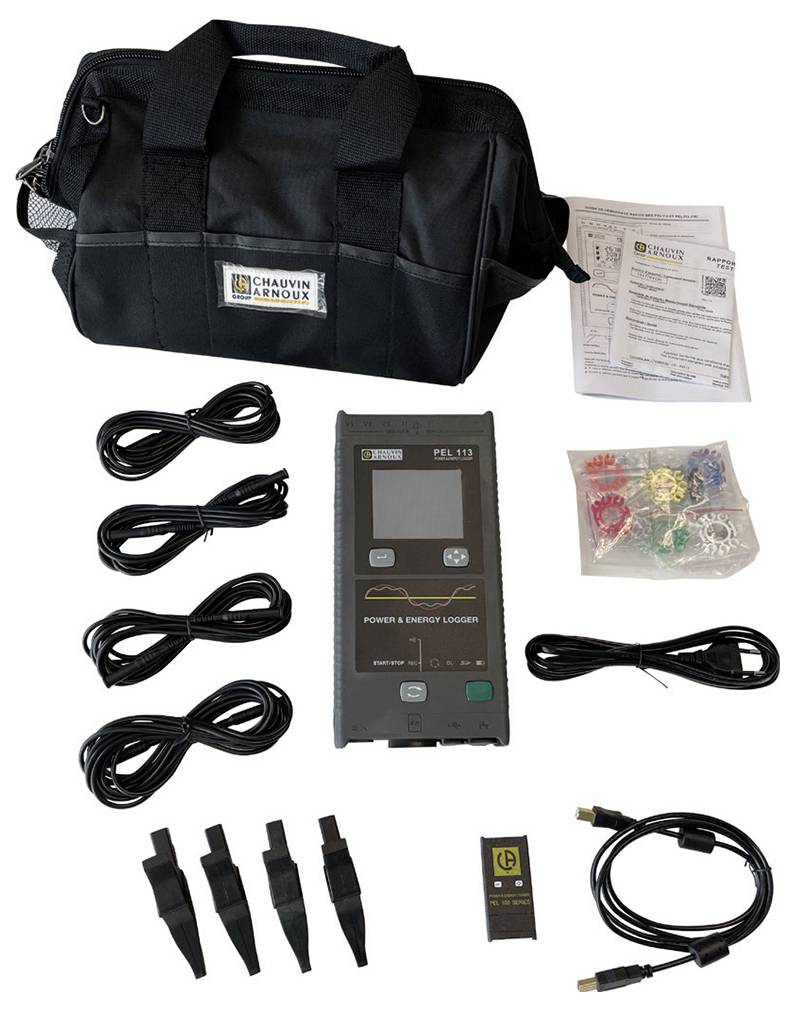

- Tartalom: 1 hordtáska, 3 db MA194-350 MiniFLEX áramváltó, 1 db PEL hálózati adapter, 4 db feszültségmérő vezeték, 4 db tekercselő doboz, 4 db krokodilcsipesz, 4 db mágneses mérőszonda, 1 db DataView szoftver, 1 db azonosító alkatrészkészlet, 1 db SD-kártya, 1 db SD/USB adapter, 1 db USB-kábel, 1 db tápkábel, 1 db PC-szoftver (PEL Transfer), 1 db gyors üzembe helyezési útmutató
Műszaki adatok

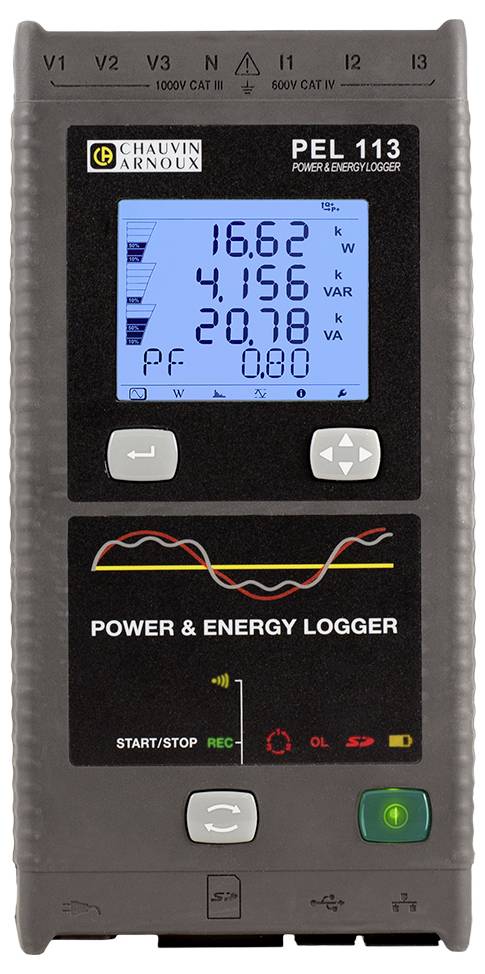

- Kijelző: Négy digitális kijelzővel
- Rendszerek típusa: Egyfázisú, kétfázisú, háromfázisú nullvezetővel vagy anélkül, és egyéb speciális rendszerek
- Csatornák száma: 3 bemenet feszültséghez, 3 bemenet áramhoz (számított nullvezető áram)
- Hálózati frekvencia: DC, 50 Hz, 60 Hz és 400 Hz
- Feszültség (mérési tartományok): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Transzformátor áttételek: akár 650 000 V / akár 25 000 A
- Teljesítmény: 10 W - 10 GW / 10 var - 10 Mvar / 10 VA - 10 GVA
- Energia: akár 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Fázishelyzet: cos φ, tan Φ, PF
- Harmonikusok: THD
- További funkciók: fázissorrend, min/max, riasztás, mágneses rögzítés
- Adatgyűjtési intervallum / összesítés: 5 mérés/s / 1 perctől 60 percig
- Tárhely: SD-kártya, 8 GB (SD-HC kártya akár 32 GB-ig)
- Csatlakozók: USB, Ethernet, WiFi (hozzáférési pont és hotspot), IRD szerver, DataView® szinkronizálás
- Méretek: 256 x 125 x 37 mm
- Súly: 950 g
- Üzemi hőmérsékleti tartomány: 0 °C … +50 °C
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT III 1000 V
CAT IV 600 V
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 12.5 x 3.7 x 25.6 cm
- Súly
950 g
- Mérésmód
3 fázisú
- Jellemzők
lakatfogóval
adatgyűjtő funkcióval
Energiamérések
Terhelés analízis
Online mérések
- Szélesség
3.7 cm
- Magasság
25.6 cm
- Hossz
12.5 cm
- Csatlakozók
WLAN
Ethernet
USB
WiFi
- UKCA
nem jellemző
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3436208 Chauvin Arnoux PEL 113 hálózat analizáló készülék 3 fázisú lakatfogóval, adatgyűjtő funkcióval, Energiamérések, Terhelés
Garanciális feltételek
Garanciális feltételek 3436208 Chauvin Arnoux PEL 113 hálózat analizáló készülék 3 fázisú lakatfogóval, adatgyűjtő funkcióval, Energiamérések, Terhelés
Leírás
A PEL 113 méri és tárolja az összes teljesítményt és energiát. Bárhol használható, ahol energia van:
• Áramtermelők: megújuló energiák, hőerőművek...
• Iparág: fémipar, üveggyártás, élelmiszeripar.
• Lakó- és szolgáltató épületek...
• Infrastruktúra és közlekedés
• Adatközpontok ...
Felhasználási területek
• Energiaauditok
• Elektromos diagnosztika
• Ipari karbantartás
Egyszerű és bevált ergonómia
• kompakt és mágneses házzal
• 3 feszültség- és 3 árambemenet
• Négyes digitális kijelző megvilágítással
• Önellátás a fázison keresztül (kiegészítőkkel)
RMS és DC mérések
• Akár 1000 V-os váltóáramú és/vagy egyenáramú feszültség
• Akár 10 kA AC, 5 kA DC áramerősség (az áramváltótól függően)
• Hatásos, reaktív és látszólagos teljesítmény
• Aktív, reaktív és látszólagos energia
• Fundamentális és szimmetrikus aktív hatványok, valamint az aszimmetriák aktív hatványai
• Motormérések és jellemzők (Android alkalmazáson keresztül)
között
• Az energiaveszteségek lebontása
• Fázisparaméterek: cos φ, tan Φ, teljesítménytényező PF
• Csúcstényező
• Áramok és feszültségek THD-jének kiszámítása
• DC, 50 Hz, 60 Hz és 400 Hz mérések (szállítás...)

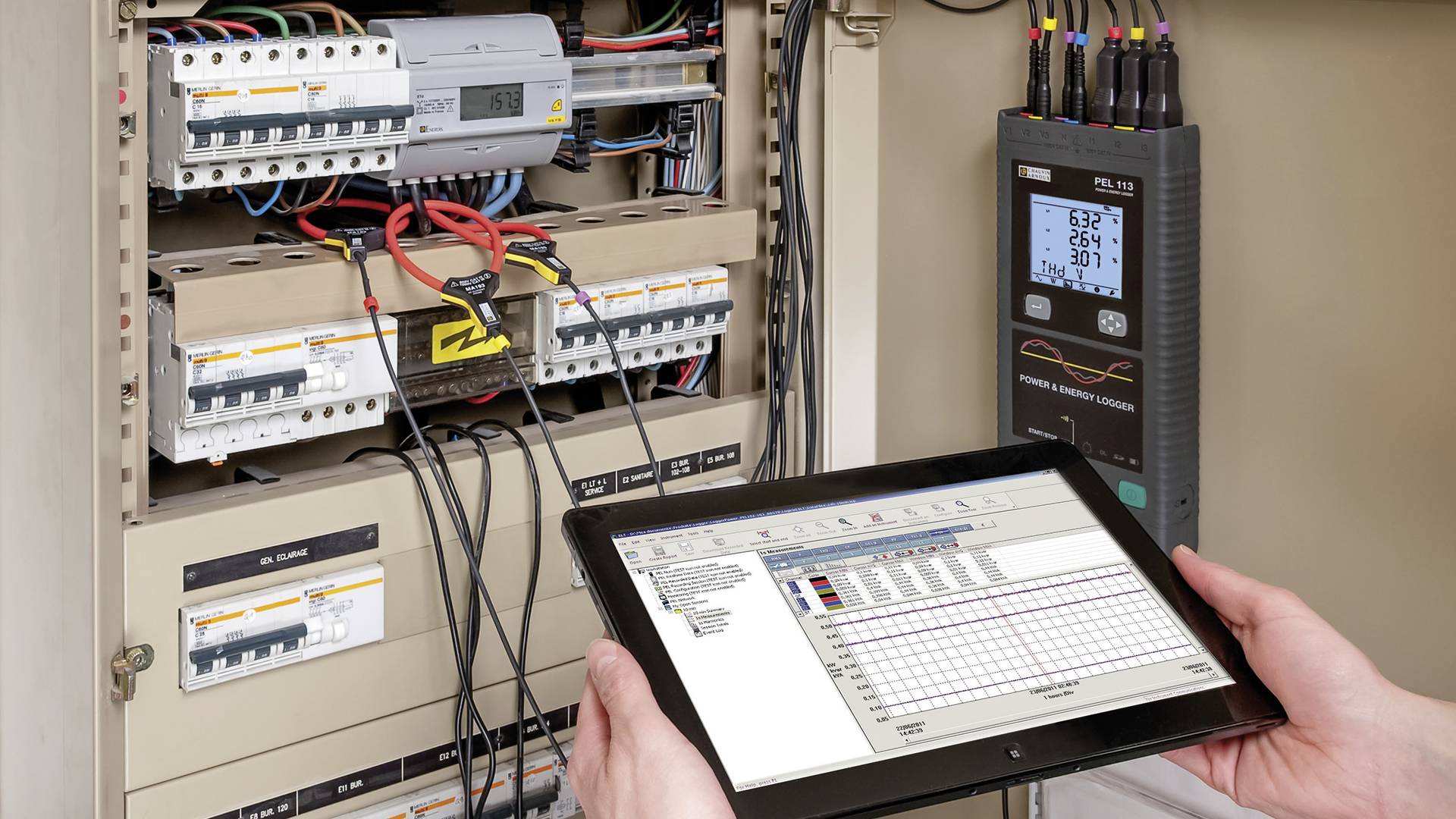

PEL Átvivő szoftver
A PEL Transfer szoftver a következő lehetőségeket kínálja:
• A PEL konfigurálása
• A felvétel megkezdése előtt ellenőrizze a csatlakozásokat
• A PEL-ben tárolt mérések letöltése
• Különböző mérési és elemzési eredmények megjelenítése
További előny: A PEL Transfer az áramfogyasztás értékét euróra váltja (8 tarifazóna).
Kommunikáció hálózatokban
A PEL 110 számos átviteli lehetőséggel rendelkezik:
• USB, a legegyszerűbb megoldás helyszíni használatra.
• Ethernet RJ45 vagy Wi-Fi (szerver): Csatlakoztassa PEL 11x készülékét a szerverhez, hogy a PEL Transfer szoftver segítségével kommunikálhasson a hálózat bármely állomásával.
• Wi-Fi (hozzáférési pont):
• Hozzon létre közvetlen kapcsolatot a PEL 11x és a számítógép között.
• Hozzáférési pont (AP) módban akár 5 kliens is csatlakoztatható.
Erősítés
• Több hónapon át tartó felvétel lehetősége
• Az energiaveszteségek lebontása

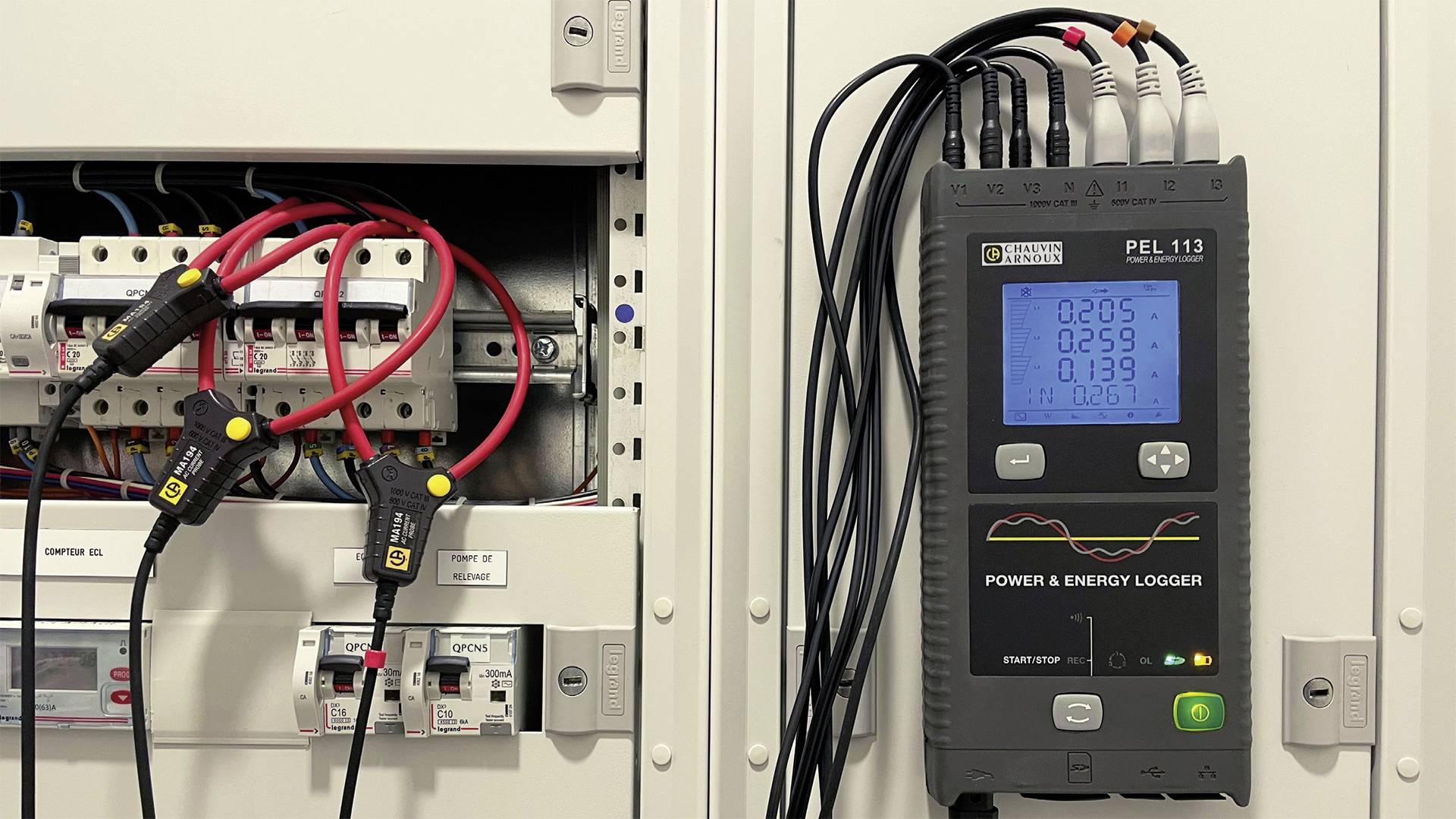

• Telepítés az áramkör megszakítása nélkül
• Android alkalmazás motordiagnosztikával
Ez a szöveg gépi fordítással készült.
• Áramtermelők: megújuló energiák, hőerőművek...
• Iparág: fémipar, üveggyártás, élelmiszeripar.
• Lakó- és szolgáltató épületek...
• Infrastruktúra és közlekedés
• Adatközpontok ...
Felhasználási területek
• Energiaauditok
• Elektromos diagnosztika
• Ipari karbantartás
Egyszerű és bevált ergonómia
• kompakt és mágneses házzal
• 3 feszültség- és 3 árambemenet
• Négyes digitális kijelző megvilágítással
• Önellátás a fázison keresztül (kiegészítőkkel)
RMS és DC mérések
• Akár 1000 V-os váltóáramú és/vagy egyenáramú feszültség
• Akár 10 kA AC, 5 kA DC áramerősség (az áramváltótól függően)
• Hatásos, reaktív és látszólagos teljesítmény
• Aktív, reaktív és látszólagos energia
• Fundamentális és szimmetrikus aktív hatványok, valamint az aszimmetriák aktív hatványai
• Motormérések és jellemzők (Android alkalmazáson keresztül)
között
• Az energiaveszteségek lebontása
• Fázisparaméterek: cos φ, tan Φ, teljesítménytényező PF
• Csúcstényező
• Áramok és feszültségek THD-jének kiszámítása
• DC, 50 Hz, 60 Hz és 400 Hz mérések (szállítás...)
PEL Átvivő szoftver
A PEL Transfer szoftver a következő lehetőségeket kínálja:
• A PEL konfigurálása
• A felvétel megkezdése előtt ellenőrizze a csatlakozásokat
• A PEL-ben tárolt mérések letöltése
• Különböző mérési és elemzési eredmények megjelenítése
További előny: A PEL Transfer az áramfogyasztás értékét euróra váltja (8 tarifazóna).
Kommunikáció hálózatokban
A PEL 110 számos átviteli lehetőséggel rendelkezik:
• USB, a legegyszerűbb megoldás helyszíni használatra.
• Ethernet RJ45 vagy Wi-Fi (szerver): Csatlakoztassa PEL 11x készülékét a szerverhez, hogy a PEL Transfer szoftver segítségével kommunikálhasson a hálózat bármely állomásával.
• Wi-Fi (hozzáférési pont):
• Hozzon létre közvetlen kapcsolatot a PEL 11x és a számítógép között.
• Hozzáférési pont (AP) módban akár 5 kliens is csatlakoztatható.
Erősítés
• Több hónapon át tartó felvétel lehetősége
• Az energiaveszteségek lebontása
• Telepítés az áramkör megszakítása nélkül
• Android alkalmazás motordiagnosztikával
Ez a szöveg gépi fordítással készült.

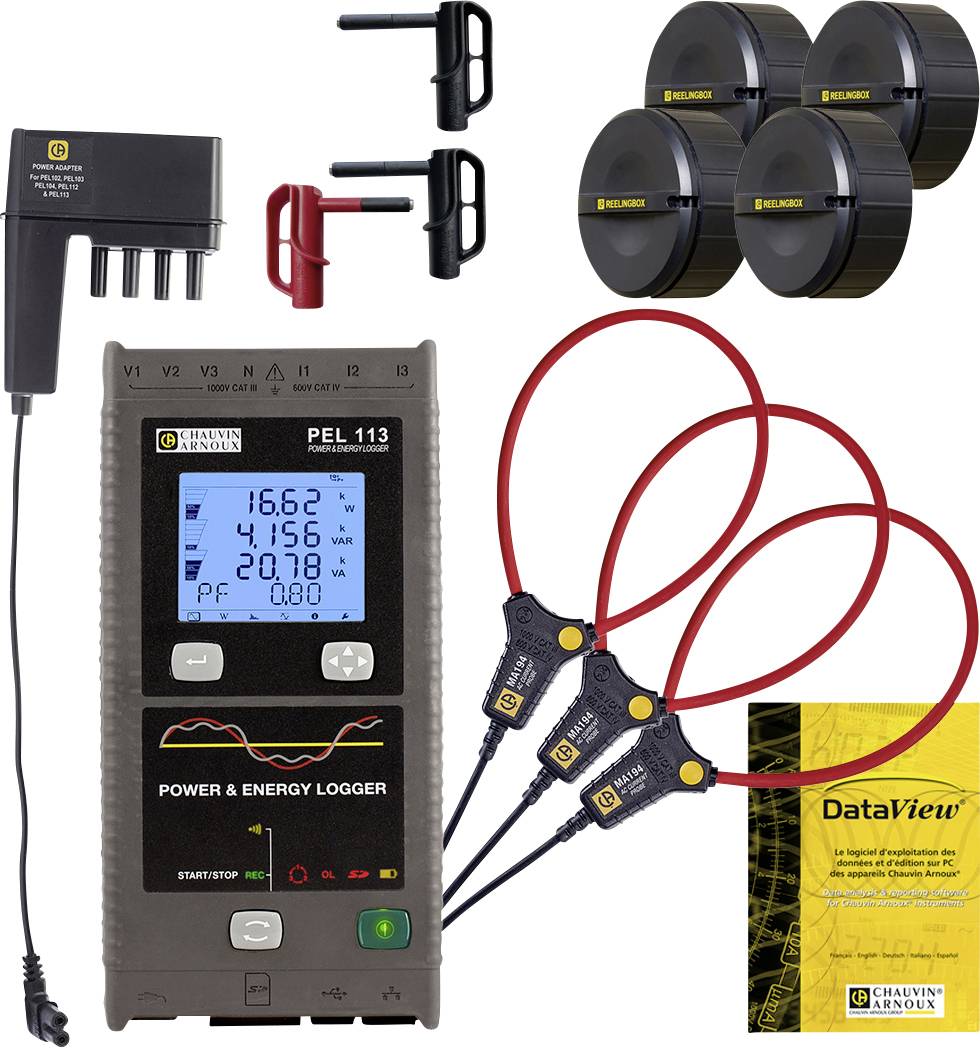

Szállítás tartalma
- 1 db hordtáska
- 3 db MA194-350 MiniFLEX áramváltó
- 1 PEL hálózati adapter
- 4 feszültségmérő vezeték
- 4 tekercselő doboz
- 4 krokodilcsipesz
- 4 mágneses mérőcsúcs
- 1 DataView szoftver
- 1 készlet jelölőalkatrész
- 1 SD-kártya
- 1 SD/USB adapter
- 1 db USB kábel
- 1 tápkábel
- 1 db PC szoftver (PEL Transfer) és felhasználói kézikönyv letölthető a weboldalról
- Használati útmutató
