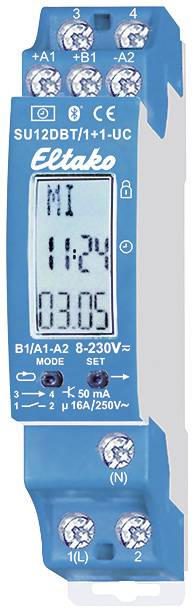

Eltako 23200902 Kapcsolóóra Digitális asztroprogram, Napi program, Heti program IP20 Maradék működési idő, Véletlen kapc
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (25 976 Ft / Darab)
25 976 Ft
ÁFA nélkül
Már csak 3 db érhető el
Műszaki adatok
- Termék típus
Kapcsolóóra
- Típus
Digitális
- Jellemzők
Maradék működési idő
Véletlen kapcsolás funkció
- Kapcsolási ciklus
asztroprogram
Napi program
Heti program
IP20
- Üzemi feszültség
8 V/AC
230 V/AC
8 V/DC
230 V/DC
- Max. kapcsolási áram
16 A
- Gyártói szín
Többszínű
- Szélesség
18 mm
- Magasság
82 mm
- Mélység
58 mm
- Méret
(Sz x Ma x Mé) 18 x 82 x 58 mm
- Memóriahelyek
60
- Vezeték nélküli töltő funkció
Igen
- Menet reserve min.
480
- Csatornák
2 x BE
- Súly
0
DIN rail
18 mm
82 mm
58 mm
2
60
TRUE
2
Other
FALSE
TRUE
FALSE
Normally open contact (NO)
FALSE
1
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
AC/DC
TRUE
TRUE
FALSE
12-230 V
FALSE
50-50 Hz
480
1 min
1 min
16 A
TRUE
IP20
0.5 s
TRUE
200 W
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2637496 Eltako 23200902 Kapcsolóóra Digitális asztroprogram, Napi program, Heti program IP20 Maradék működési idő, Véletlen kapc
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2637496 Eltako 23200902 Kapcsolóóra Digitális asztroprogram, Napi program, Heti program IP20 Maradék működési idő, Véletlen kapc
Leírás
2 csatornás időkapcsoló kijelzővel és Bluetooth-al. 1. csatorna 1 potenciálmentes NO érintkezővel 16A/250VAC és DX. 2. csatorna 1 db OptoMOS félvezető kimenettel potenciálmentes 50mA/12..230VUC pl. B. elektronikus relé (ER) vagy túlfeszültség-csoport kapcsoló (EGS) vezérléséhez. Kijelző világítással és asztro funkcióval. Készenléti veszteség mindössze 0,1-0,3 watt.
Tápfeszültség és vezérlőfeszültség a központi vezérléshez 12..230VUC.
Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35.
1 osztóegység = 18 mm széles, 58 mm mély.
A szabadalmaztatott Eltako duplex technológiával (DX) az alaphelyzetben potenciálmentes 1-es érintkező 230V/50Hz váltakozó feszültség kapcsolásakor még mindig nulla kereszteződésben tud kapcsolni, és így drasztikusan csökkenti a kopást. Egyszerűen csatlakoztassa az N vezetéket az (N) csatlakozóhoz és az L-t az 1-hez (L). Ez további, mindössze 0,1 wattos készenléti veszteséget eredményez.
Akár 60 időzítő memóriahely szabadon elosztva a csatornák között. Dátum és automatikus nyári/téli időszámítás váltással. Teljesítménytartalék akkumulátor nélkül kb.7 nap.
Mindegyik memóriahelyet elfoglalhatja az asztro funkció (automatikus kapcsolás napkelte vagy napnyugta után), a be- és kikapcsolási idő, vagy egy impulzus kapcsolási idő (2 másodperc szállítási állapot). Az Astro be- és kikapcsolási ideje legfeljebb ± 2 órával eltolható. Ezen kívül akár ± 2 órás napfordulók által befolyásolt időeltolás is megadható. Vezérlő bemenettel (+A1) a központi vezérléshez BE vagy KI prioritás mellett.
Az időzítő vagy Bluetooth-on keresztül az alkalmazással, vagy a MODE és SET gombokkal állítható be, gombzárolás lehetséges.
az 1-en keresztül. A MODE vagy a SET megnyomása bekapcsolja a kijelző világítását.
20 másodperccel az utolsó MODE vagy SET művelet után a program automatikusan visszaugrik a normál kijelzésre és a kijelző világítása kikapcsol.
Az időzítő beállítása az alkalmazással:
Nyomja meg a SET gombot, a kijelzőn megjelenik a BLE (Bluetooth) és az időzítő azonosítója. Most már létre lehet hozni a kapcsolatot az alkalmazással (123123-as jelszavát a szállított állapotban).
Olvassa be a kezelési útmutatóban található QR-kódot, az alkalmazás végigvezeti Önt a tanulási folyamaton. Miután létrejött a kapcsolat az alkalmazással, a BLE+ megjelenik a kijelzőn. A MODE és a SET gombok most zárolva vannak.
Bluetooth alaphelyzetbe állítása (esetleg a módosított jelszó törlése): Az alkalmazással való kapcsolatot meg kell szakítani. Nyomja meg egyszerre a MODE és a SET gombot 2 másodpercig, a RES villog a kijelzőn. Most nyomja meg a SET gombot 2 másodpercig, a kijelzőn a bLE felirat jelenik meg. Ha a MODE gombbal megerősíti, a BLE reset megtörténik, a jelszó törlődik és a szállítási állapot visszaáll.
Állítsa be az időzítőt a MODE és a SET gombokkal:
Nyelv beállítása: A tápfeszültség minden egyes alkalmazása után a nyelv 10 másodpercen belül kiválasztható a SET gombbal és megerősíthető a MODE gombbal. D = német, GB = angol, F = francia, IT = olasz és ES = spanyol. Ekkor megjelenik a normál kijelzés: hétköznap, idő, nap és hónap.
Gyors görgetés: Az alábbi beállításokban a számok gyorsan felfelé gördülnek, ha az Enter billentyűt hosszabb ideig nyomják. Engedje el és tartsa lenyomva ismét az irány megváltoztatásához.
Az idő beállítása: Nyomja meg a MODE gombot, majd keresse meg az UHR funkciót a PRG-ben a SET gombbal, és válassza ki a MODE gombbal. S-nél válassza ki az órát a SET gombbal, és hagyja jóvá a MODE gombbal. Ugyanígy járjon el az M gombbal percen keresztül.
A dátum beállítása: Nyomja meg a MODE gombot, majd keresse meg a DAT funkciót a PRG-ben a SET gombbal, és válassza ki a MODE gombbal. J esetén válassza ki az évet a SET gombbal, és hagyja jóvá a MODE gombbal. Ugyanígy járjon el az M-nél a hónapnál és a D-nél a napnál. A MO (a hét napja) villog a sorozat utolsó beállításaként. Ezt a SET gombbal lehet beállítani és a MODE gombbal megerősíteni.
Egyéb beállítások, mint az asztro funkció helye, kézi be- és kikapcsolás, nyári/téli időszámítás váltás, központi vezérlés BE vagy KI, véletlenszerű üzemmód, billentyűzár és időzítő programok bevitele a kezelési útmutató szerint.
Ez a szöveg gépi fordítással készült.
Tápfeszültség és vezérlőfeszültség a központi vezérléshez 12..230VUC.
Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35.
1 osztóegység = 18 mm széles, 58 mm mély.
A szabadalmaztatott Eltako duplex technológiával (DX) az alaphelyzetben potenciálmentes 1-es érintkező 230V/50Hz váltakozó feszültség kapcsolásakor még mindig nulla kereszteződésben tud kapcsolni, és így drasztikusan csökkenti a kopást. Egyszerűen csatlakoztassa az N vezetéket az (N) csatlakozóhoz és az L-t az 1-hez (L). Ez további, mindössze 0,1 wattos készenléti veszteséget eredményez.
Akár 60 időzítő memóriahely szabadon elosztva a csatornák között. Dátum és automatikus nyári/téli időszámítás váltással. Teljesítménytartalék akkumulátor nélkül kb.7 nap.
Mindegyik memóriahelyet elfoglalhatja az asztro funkció (automatikus kapcsolás napkelte vagy napnyugta után), a be- és kikapcsolási idő, vagy egy impulzus kapcsolási idő (2 másodperc szállítási állapot). Az Astro be- és kikapcsolási ideje legfeljebb ± 2 órával eltolható. Ezen kívül akár ± 2 órás napfordulók által befolyásolt időeltolás is megadható. Vezérlő bemenettel (+A1) a központi vezérléshez BE vagy KI prioritás mellett.
Az időzítő vagy Bluetooth-on keresztül az alkalmazással, vagy a MODE és SET gombokkal állítható be, gombzárolás lehetséges.
az 1-en keresztül. A MODE vagy a SET megnyomása bekapcsolja a kijelző világítását.
20 másodperccel az utolsó MODE vagy SET művelet után a program automatikusan visszaugrik a normál kijelzésre és a kijelző világítása kikapcsol.
Az időzítő beállítása az alkalmazással:
Nyomja meg a SET gombot, a kijelzőn megjelenik a BLE (Bluetooth) és az időzítő azonosítója. Most már létre lehet hozni a kapcsolatot az alkalmazással (123123-as jelszavát a szállított állapotban).
Olvassa be a kezelési útmutatóban található QR-kódot, az alkalmazás végigvezeti Önt a tanulási folyamaton. Miután létrejött a kapcsolat az alkalmazással, a BLE+ megjelenik a kijelzőn. A MODE és a SET gombok most zárolva vannak.
Bluetooth alaphelyzetbe állítása (esetleg a módosított jelszó törlése): Az alkalmazással való kapcsolatot meg kell szakítani. Nyomja meg egyszerre a MODE és a SET gombot 2 másodpercig, a RES villog a kijelzőn. Most nyomja meg a SET gombot 2 másodpercig, a kijelzőn a bLE felirat jelenik meg. Ha a MODE gombbal megerősíti, a BLE reset megtörténik, a jelszó törlődik és a szállítási állapot visszaáll.
Állítsa be az időzítőt a MODE és a SET gombokkal:
Nyelv beállítása: A tápfeszültség minden egyes alkalmazása után a nyelv 10 másodpercen belül kiválasztható a SET gombbal és megerősíthető a MODE gombbal. D = német, GB = angol, F = francia, IT = olasz és ES = spanyol. Ekkor megjelenik a normál kijelzés: hétköznap, idő, nap és hónap.
Gyors görgetés: Az alábbi beállításokban a számok gyorsan felfelé gördülnek, ha az Enter billentyűt hosszabb ideig nyomják. Engedje el és tartsa lenyomva ismét az irány megváltoztatásához.
Az idő beállítása: Nyomja meg a MODE gombot, majd keresse meg az UHR funkciót a PRG-ben a SET gombbal, és válassza ki a MODE gombbal. S-nél válassza ki az órát a SET gombbal, és hagyja jóvá a MODE gombbal. Ugyanígy járjon el az M gombbal percen keresztül.
A dátum beállítása: Nyomja meg a MODE gombot, majd keresse meg a DAT funkciót a PRG-ben a SET gombbal, és válassza ki a MODE gombbal. J esetén válassza ki az évet a SET gombbal, és hagyja jóvá a MODE gombbal. Ugyanígy járjon el az M-nél a hónapnál és a D-nél a napnál. A MO (a hét napja) villog a sorozat utolsó beállításaként. Ezt a SET gombbal lehet beállítani és a MODE gombbal megerősíteni.
Egyéb beállítások, mint az asztro funkció helye, kézi be- és kikapcsolás, nyári/téli időszámítás váltás, központi vezérlés BE vagy KI, véletlenszerű üzemmód, billentyűzár és időzítő programok bevitele a kezelési útmutató szerint.
Ez a szöveg gépi fordítással készült.
