PCE Instruments PCE-3500-10 Keménységvizsgáló műszer Leeb, UCI 230 - 940 HV20-70 HRC90-650 HB370-1740 MPa
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (1 288 969 Ft / Darab)
1 288 969 Ft
ÁFA nélkül
Már csak 1 db érhető el
Műszaki adatok
- Mérési pontosság:
- +/- 3% HV
- +/- 1,5 HRC
- +/- 3% HB

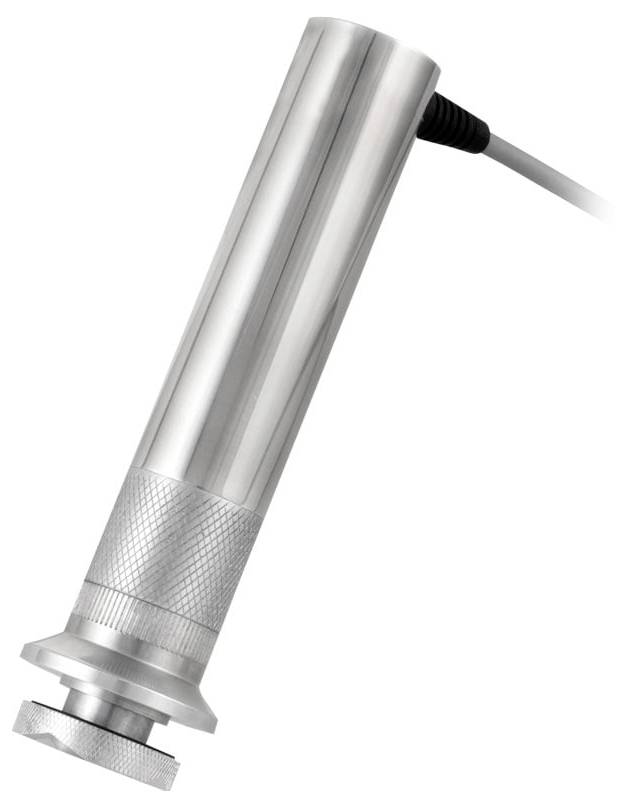

- Mérőszondák: 50 N UCI szonda (10 N UCI szonda opcionális)
- Keménységi skálák: HRC, HB, HV, HRB, HL, MPA
- Anyagok:
- UCI: Acél (ferromágneses)
- Leeb: acél, öntöttvas, rozsdamentes acél, alumínium, bronz
- Próbaminta: 136° Vickers gyémánt
- Mérési irány: 360°
- Minimális anyagvastagság: 1 mm (csak UCI szonda)
- Kijelző: háttérvilágítású, grafikus színes LCD
- Mérési funkciók:
- Egyetlen mérés
- Min./Max./Átlagos érték,
- Mérések száma, átlagolás, szórás,
- Variációs együttható, hisztogram, intelligens mód (kiszűri a kiugró értékeket)
- Tárhely: SD kártya
- Csatlakozás: USB
- Környezeti feltételek: -20... +40°C; 30... 80 % relatív páratartalom
- Tápellátás: 6V (3 x AA elem)
- Termék típus
Keménységvizsgáló műszer
- Mérési tartomány
230 - 940 HV
20-70 HRC
90-650 HB
370-1740 MPa
- Kijelző típus
Digitális (LCD)
- Méret
(H x Sz x Ma) 30 x 160 x 75 mm
- Súly
300 g
- Üzemi feszültség
6 V
- Jellemzők
Adatrögzítővel
- Tartalom
1 db
- Mérési módszer
Leeb
UCI
- Szélesség
160 mm
- Magasság
75 mm
- Hossz
30 mm
- Csatlakozók
USB dugó
Mini A USB dugó
USB 1.1 dugó, A típusú
USB 2.0 alj, A típus
USB
USB-Host
USB 2.0 dugó, A típus
Soros csatlakozó
1 x USB 2.0 Device
1 x USB 2.0 Host
Gyári standard (tanúsítvány nélkül)
Dokumentumok és letöltések
Adatlap
Adatlap 3193012 PCE Instruments PCE-3500-10 Keménységvizsgáló műszer Leeb, UCI 230 - 940 HV20-70 HRC90-650 HB370-1740 MPa
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3193012 PCE Instruments PCE-3500-10 Keménységvizsgáló műszer Leeb, UCI 230 - 940 HV20-70 HRC90-650 HB370-1740 MPa
Leírás
UCI Durometer PCE-3500 roncsolásmentes keménységméréshez / nagy színes LCD kijelző / szoftverrel / HV, HRC, HRB, HB és MPa skála /
memória funkcióval / cserélhető szondák / 136 ° Vickers gyémánt

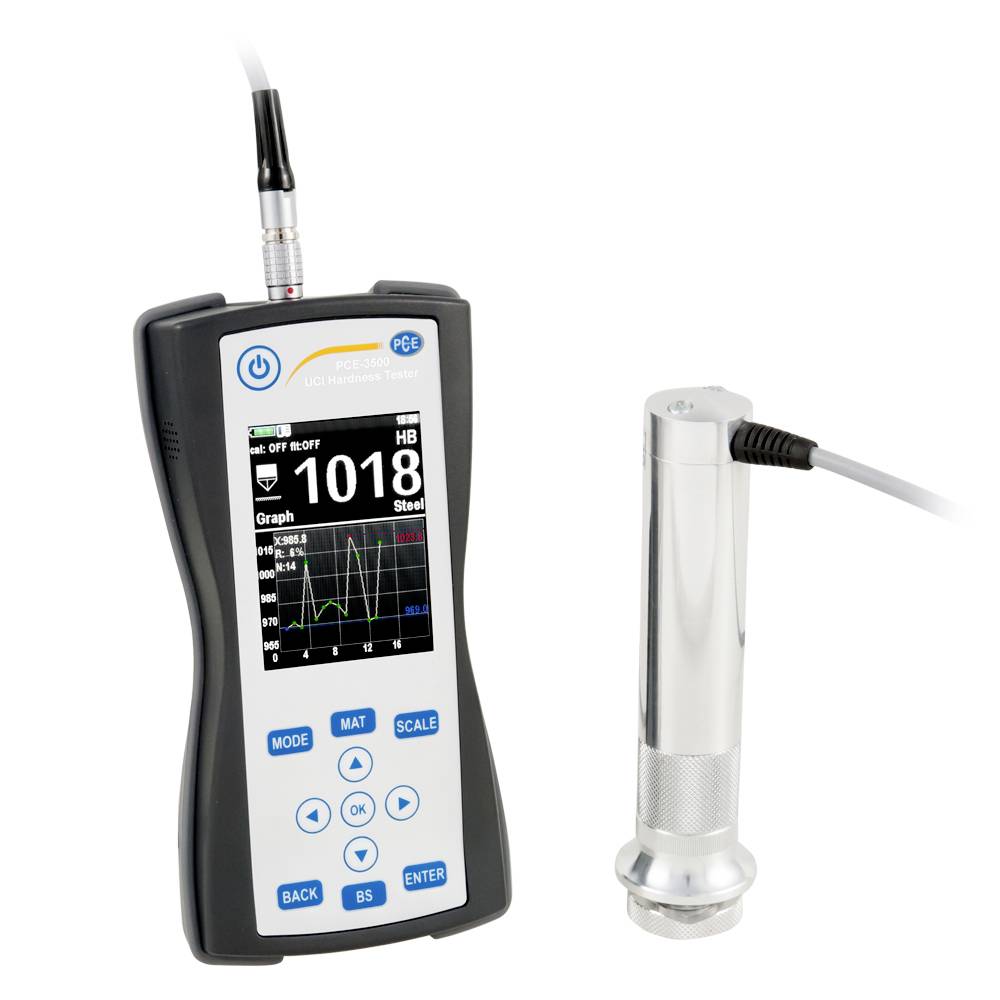

A PCE-3500 UCI keménységmérő készülék fém alkatrészek roncsolásmentes keménységmérésére szolgál. Az UCI keménységmérő készülék az ultrahangos érintkezési impedancia eljárásnak megfelelően működik. Az UCI folyamat során a tesztszondán lévő Vickers gyémánt természetes rezonanciával gerjesztődik. A mérőszonda megnyomásával a rezgési frekvencia a felület keménységétől, valamint az anyag és az érintkezési felület rugalmassági modulusától függően csillapodik. A keletkező frekvenciaeltolódásból anyagjellemző görbe figyelembe vételével meghatározható a felület keménysége.

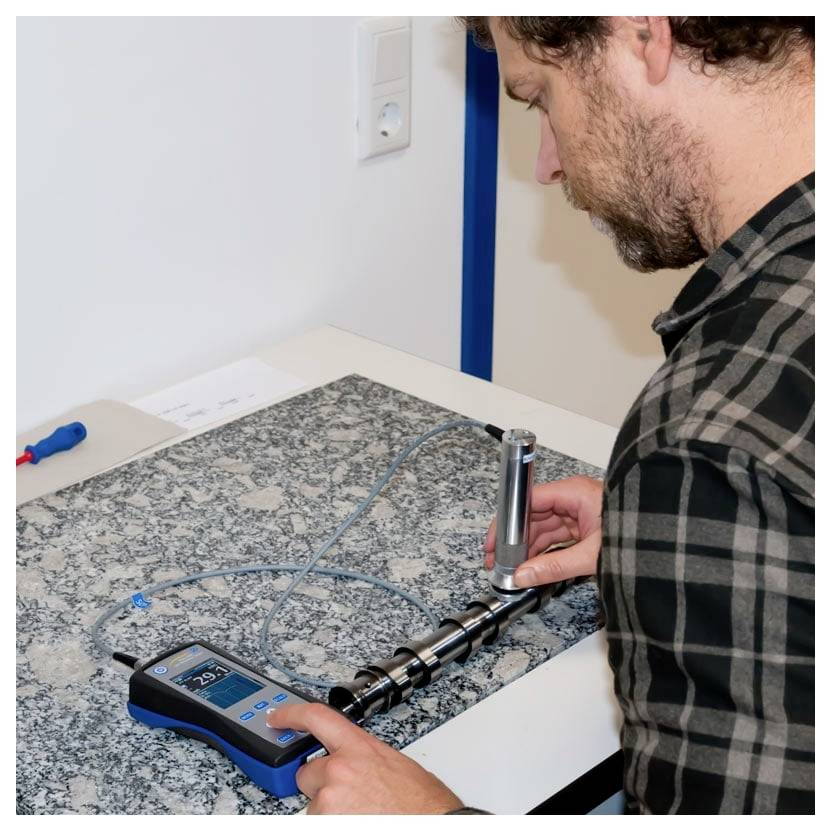

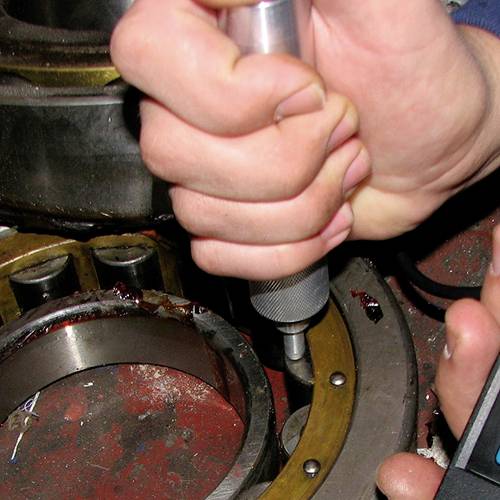

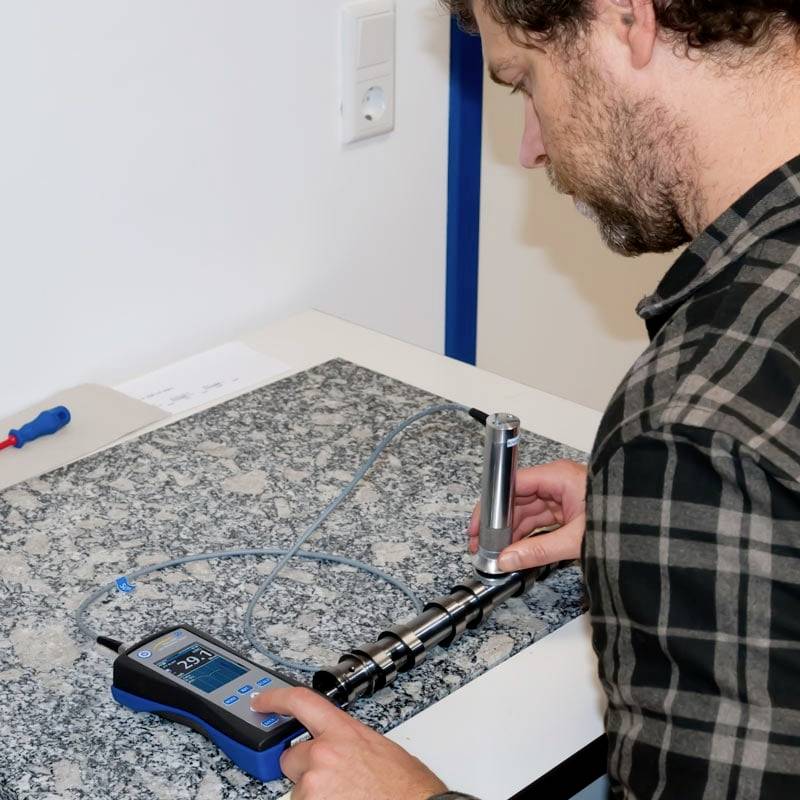

Az UCI keménységmérő készülék roncsolásmentesen működik. Bár mikroszkopikusan kicsi benyomás keletkezik a felületen, ez általában nem látható a szemmel. A Vickers gyémánt alacsony behatolási mélysége miatt az UCI keménységmérő készülék különösen alkalmas olyan felületkeményített alkatrészekhez, mint amilyenek a nitridálás vagy az indukciós edzés során keletkeznek. Tipikus alkalmazási területei a sajtolószerszámok, prések, vékonyfalú alkatrészek, fogaskerekek, turbinalapátok, vezérműtengelyek vagy hegesztési varratok. Az UCI keménységmérő készülék sok más alkalmazásra is alkalmas a keménységvizsgálat területén. A különböző érintkezési erőkkel rendelkező cserélhető szondáknak köszönhetően az alkalmazások széles köre lefedhető.
Egy alkatrész keménységének mérése után az UCI PCE 3500 keménységmérő készülék különböző statisztikai értékeket mutat, mint pl. min./max. és átlagértékek. Szórás és egyéb együtthatók is meghatározhatók, illetve hisztogram is megjeleníthető. Mivel az UCI keménységmérő készülék belső memóriával rendelkezik, a mérési adatok a mérés után szoftverrel kiértékelhetők.
Ez a szöveg gépi fordítással készült.
memória funkcióval / cserélhető szondák / 136 ° Vickers gyémánt
A PCE-3500 UCI keménységmérő készülék fém alkatrészek roncsolásmentes keménységmérésére szolgál. Az UCI keménységmérő készülék az ultrahangos érintkezési impedancia eljárásnak megfelelően működik. Az UCI folyamat során a tesztszondán lévő Vickers gyémánt természetes rezonanciával gerjesztődik. A mérőszonda megnyomásával a rezgési frekvencia a felület keménységétől, valamint az anyag és az érintkezési felület rugalmassági modulusától függően csillapodik. A keletkező frekvenciaeltolódásból anyagjellemző görbe figyelembe vételével meghatározható a felület keménysége.
Az UCI keménységmérő készülék roncsolásmentesen működik. Bár mikroszkopikusan kicsi benyomás keletkezik a felületen, ez általában nem látható a szemmel. A Vickers gyémánt alacsony behatolási mélysége miatt az UCI keménységmérő készülék különösen alkalmas olyan felületkeményített alkatrészekhez, mint amilyenek a nitridálás vagy az indukciós edzés során keletkeznek. Tipikus alkalmazási területei a sajtolószerszámok, prések, vékonyfalú alkatrészek, fogaskerekek, turbinalapátok, vezérműtengelyek vagy hegesztési varratok. Az UCI keménységmérő készülék sok más alkalmazásra is alkalmas a keménységvizsgálat területén. A különböző érintkezési erőkkel rendelkező cserélhető szondáknak köszönhetően az alkalmazások széles köre lefedhető.
Egy alkatrész keménységének mérése után az UCI PCE 3500 keménységmérő készülék különböző statisztikai értékeket mutat, mint pl. min./max. és átlagértékek. Szórás és egyéb együtthatók is meghatározhatók, illetve hisztogram is megjeleníthető. Mivel az UCI keménységmérő készülék belső memóriával rendelkezik, a mérési adatok a mérés után szoftverrel kiértékelhetők.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérés UCI módszer szerint
- HRC, HRB, HV, HB, MPa tesztelése
- Mérési irány 360°
- nagyméretű színes LCD kijelző
- tárolási funkcióval SD kártyán keresztül

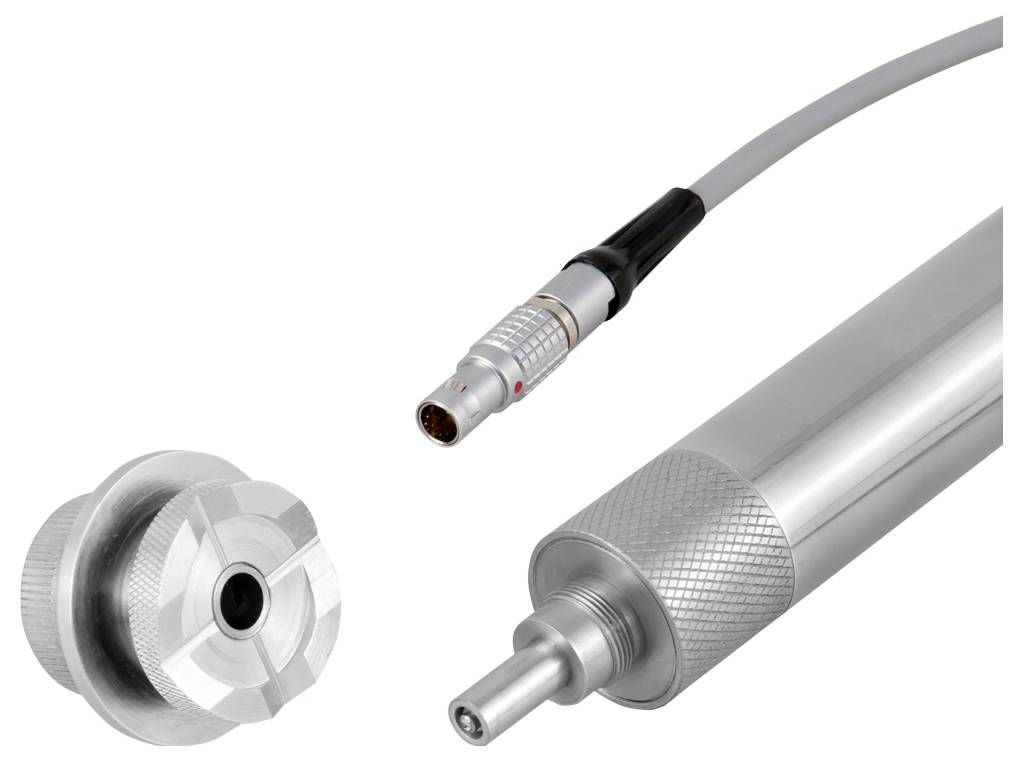

- Alkalmazható különféle tesztszondákhoz
- Anyag jelleggörbe előre kalibrálva

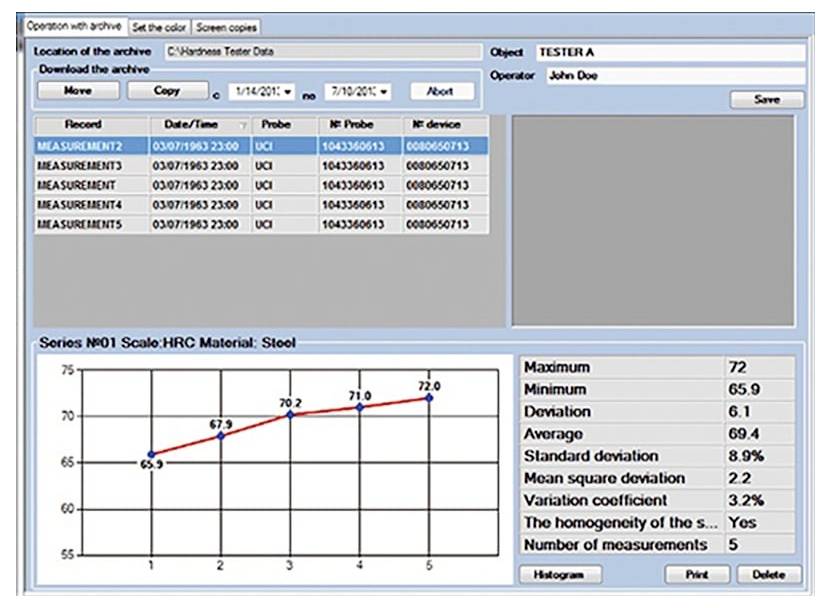

- Értékelés szoftveren keresztül lehetséges

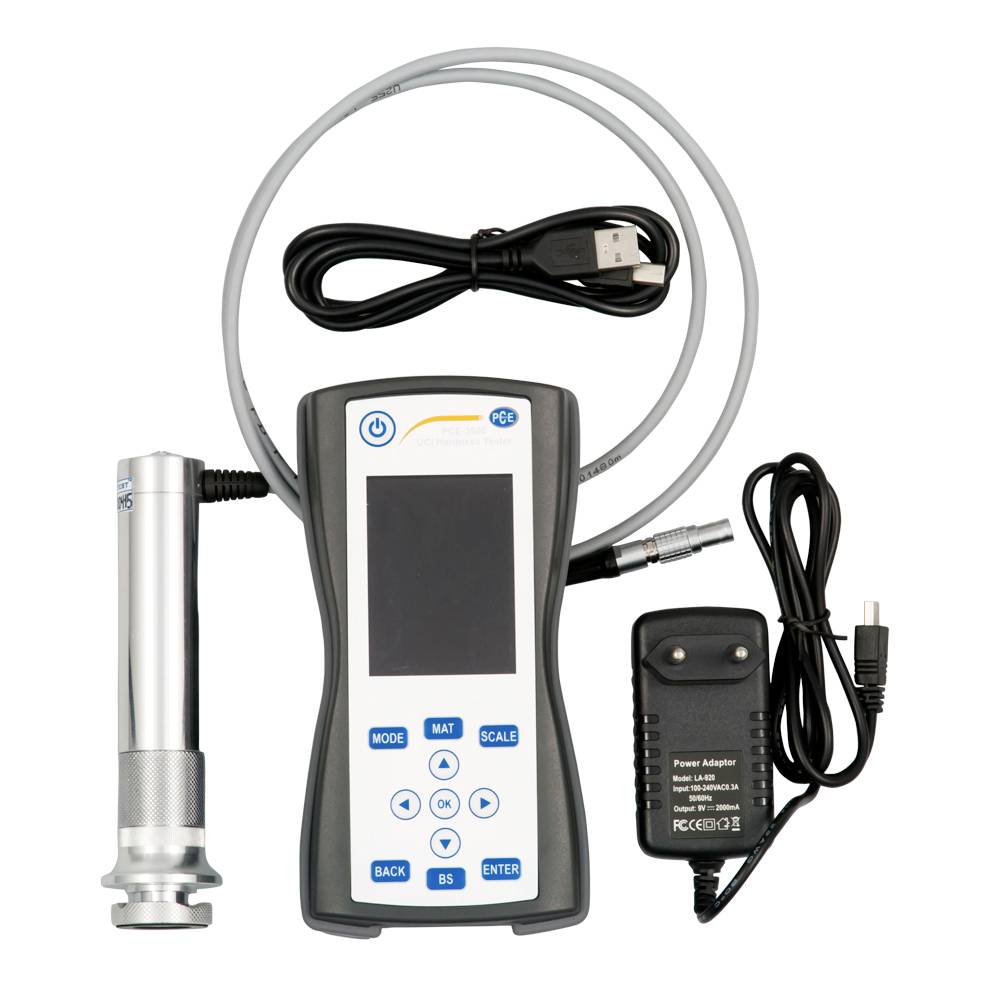

Szállítás tartalma
- 1 db UCI keménységmérő PCE-3500-10
- 1 x 10N UCI szonda
- 1 x 2 GB SD kártya
- 1 db USB kábel
- 1 x PC szoftver
- 3x AA elem 6V
- 1 db használati útmutató
