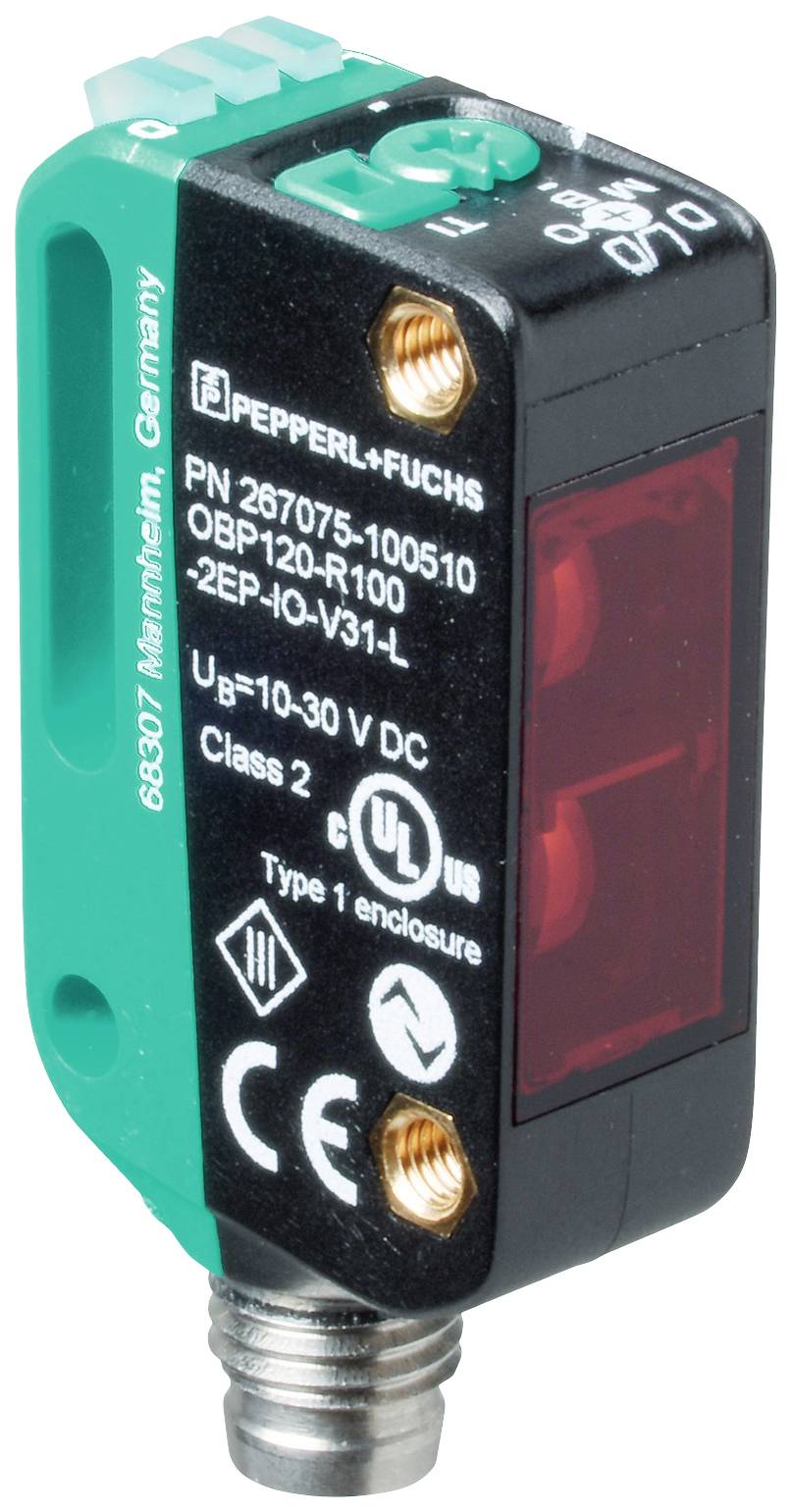

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggerjel érzékelő 1 db (H x Sz x Ma) 21.5 x 11 x 44.5 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Triggerjel érzékelő
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
OBP120-R100-2EP-IO-V31-L
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (122 039 Ft / Darab)
122 039 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Triggerjel érzékelő
- Gyártói szám
OBP120-R100-2EP-IO-V31-L
- Tartalom
1 db
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási feszültség (max.)
30 V/DC
- Max. kapcsolási áram
100 mA
- Csatlakozó
M8 dugó
IP67
IP69
IP69K
- Hossz
21.5 mm
- Szélesség
11 mm
- Magasság
44.5 mm
- Méret
(H x Sz x Ma) 21.5 x 11 x 44.5 mm
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggerjel érzékelő 1 db (H x Sz x Ma) 21.5 x 11 x 44.5 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggerjel érzékelő 1 db (H x Sz x Ma) 21.5 x 11 x 44.5 mm
Leírás
Érzékelési tartomány: 25... 120 mm, optikai felbontás: triggerjel [fekete, 6%] 1 mm szélesség fehér alapon [fehér, 90%]; Kontrasztkülönbség min. 50%, fénykibocsátó: lézerdióda, fény típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás védett, túlfeszültség mentes, interfész típusa: IO- Link (C/Q-n keresztül = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / fény kapcsolás, PNP NC érintkező / sötét kapcsolás, IO-Link /Q - Pin2: NPN NC érintkező / sötét kapcsolás, PNP NO érintkező / fény kapcsolás, csatlakozás: eszköz csatlakozó M8 x 1, 4 tűs, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Érzékelési tartomány: 25... 120 mm
- Beállítási tartomány: 25... 120 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: lézerdióda
- Fény: piros, váltakozó
- A lézer jellemzői
- Megjegyzés: LÉZERFÉNY, NE NÉZZEN A SUGÁRBA
- Lézer osztály 1
- Hullámhossz: 680 nm
- Nyaláb divergencia:> 5 mrad d63< 1 mm az 50 mm-es tartományban ... 250 mm
- Impulzus időtartama: 1,6 µs
- Frissítési frekvencia: kb. 28,5 kHz
- Max. impulzusenergia: 10,4 nJ
- Optikai felbontás: triggerjel [fekete, 6%] 1 mm szélesség fehér alapon [fehér, 90%]; Kontraszt különbség min. 50%
- Fénypont átmérője:< 1 mm 60 mm távolságban
- Nyílásszög: körülbelül 0,3 °
- Külső fény határértéke: EN 60947-5-2: 40000 lux
- Betanítás: statikus és dinamikus betanítás
- Funkcionális biztonsági jellemzők
- MTTF azaz : 560 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus be - objektum észlelve | statikus kikapcsolva – az objektum nem észlelhető
- Kezelőszervek: Betanítás gomb
- Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
- Elektromos adatok
- Névleges üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 20 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- IO-Link verzió: 1.1
- Eszközprofil: Smart Sensor
- Eszközazonosító: 0x110C01 (1117185)
- Átviteli sebesség: COM2 (38,4 kbps)
- Minimális ciklusidő: 2,3 ms
- Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Kompatibilis fő port típusa: A
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben nyitott / világítás kapcsolás, PNP alaphelyzetben zárt / sötét kapcsolás, IO-Link | /Q - Pin2: NPN alaphelyzetben zárt / sötét kapcsolás, PNP normál nyitott / fény kapcsolás
- Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 3300 Hz
- Válaszidő: 125 µs
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Lézerbiztonság: EN 60825-1:2014
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- Érintésvédelmi osztály
- Névleges szigetelési feszültség: 30 V
- Névleges impulzusálló feszültség: 800 V
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- FDA-jóváhagyás: IEC 60825-1:2007 Megfelel a 21 CFR 1040.10 és 1040.11 előírásainak, kivéve a lézeres közleményben foglalt eltéréseket. 50, 2007. június 24-én
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F) |
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Szennyezési fok: 3
- Mechanikai adatok
- Tok szélessége: 11mm
- Ház magasság: 44,5 mm
- Doboz mélység: 21,5 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: készülékcsatlakozó M8 x 1, 4 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 10 g
