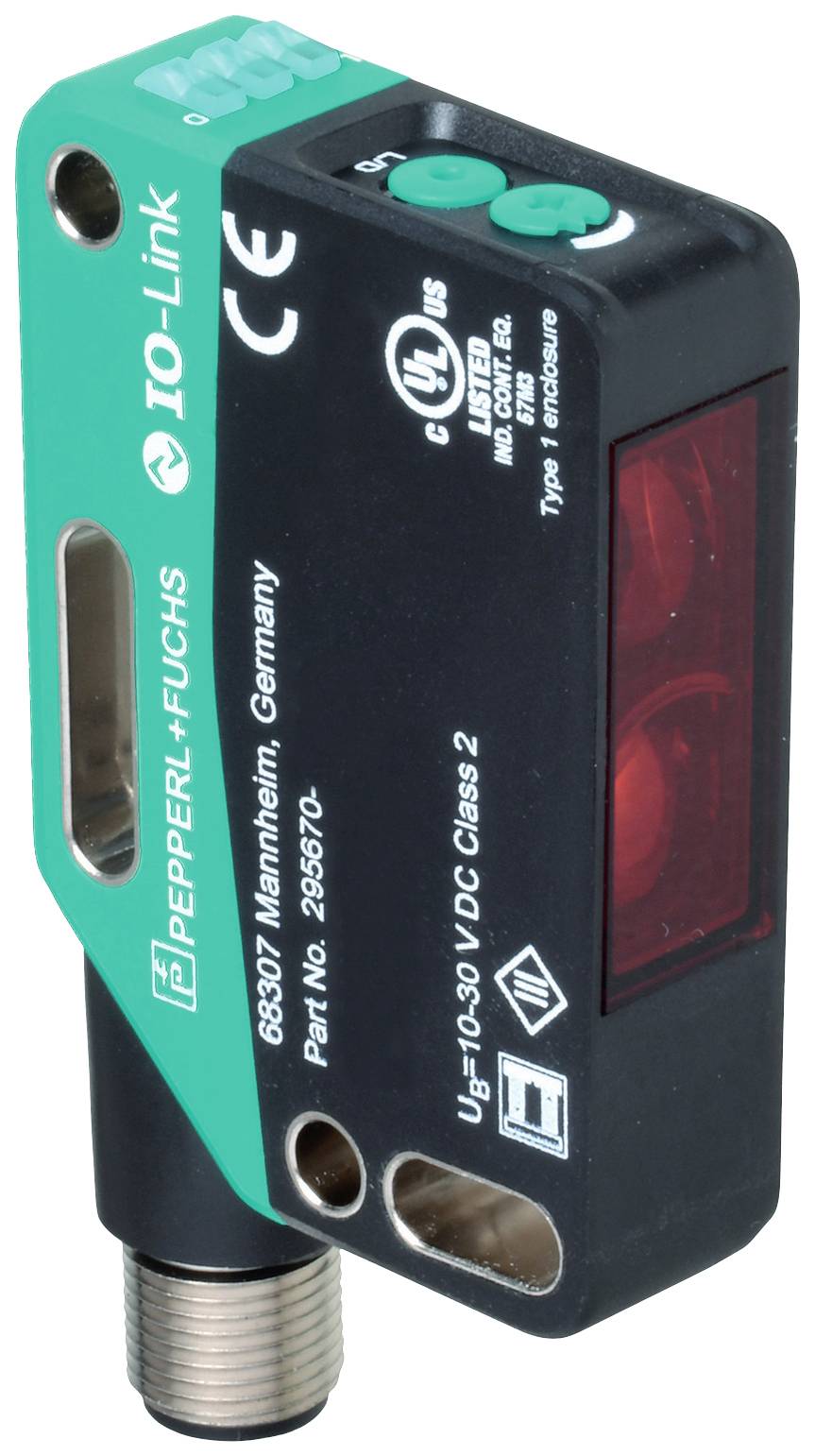

Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 41.7 x
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Távolságérzékelő
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Max. hatótáv (szabad területen)
300 mm
Adatlap (PDF)
Szám
Összesen (162 984 Ft / Darab)
162 984 Ft
ÁFA nélkül
Műszaki adatok
- Csomagolás
darab
- Termék típus
Távolságérzékelő
- Gyártói szám
OMT300-R201-2EP-IO-V1-L
- Tartalom
1 db
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási feszültség (max.)
30 V/DC
- Max. kapcsolási áram
100 mA
- Kapcsolási teljesítmény (max.)
3 W
- Adó típus
Lézerdióda
- Sugárzási átmérő
3 mm
- Lézerosztály
1
- Kimenetek
PNP
NPN
- Felbontás
0.1 mm
- Min. hatótáv (szabad területen)
100 mm
300 mm
IP67
IP69
IP69K
- Hőmérséklet (min.)
10 °C
- Hőmérséklet (max.)
60 °C
- Hossz
41.7 mm
- Szélesség
15 mm
- Magasság
61.7 mm
- Méret
(H x Sz x Ma) 41.7 x 15 x 61.7 mm
- Csatlakozó oldali menet típus
M12 x 1
- Gyártói szám
295670-100353
- Pólusszám
4
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 41.7 x
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 41.7 x
Leírás
Fénykibocsátó: lézerdióda, fény típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett, interfész típusa: IO-Link (C/Q-n keresztül = pin) 4), áramkör típusa: a szállítási állapot: C/Q - pin4: NPN NO érintkező, PNP NC érintkező, IO-Link Q2 - Pin2: NPN NO érintkező, PNP NC érintkező, Csatlakozás: eszköz csatlakozó M12 x 1, 4- csap, 90°-ban elforgatható, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: 10 ... 60 °C (50 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Mérési tartomány: 100... 300 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: lézerdióda
- Fény: piros, váltakozó
- A lézer jellemzői
- Megjegyzés: LÉZERFÉNY, NE NÉZZEN A SUGÁRBA
- Lézer osztály 1
- Hullámhossz: 680 nm
- Nyalábdivergencia:> 5 mrad, d63< 2,8 mm a 350 mm-es tartományban ... 800 mm
- Impulzus időtartama: 5,5 µs
- Ismétlési frekvencia: kb. 2,4 kHz
- maximális impulzus energia:< 40 nJ
- Szögeltérés: Max +/- 1,5°
- Fénypont átmérője: kb 3 mm 300 mm távolságban
- Nyílásszög: körülbelül 0,3 °
- Külső fény határértéke: EN 60947-5-2: 45000 lux
- Felbontás: 0,1 mm
- Funkcionális biztonsági jellemzők
- MTTF azaz : 560 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: statikusan világít - kapcsolási kimenet statikusan kikapcsolva - kapcsolási kimenet inaktív
- Kezelőszervek: Betanítás gomb
- Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 16 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- IO-Link verzió: 1.1
- Eszközprofil: azonosítás és diagnózis | Intelligens érzékelő típus 0 / típus 3.3
- Eszközazonosító: 0x11191A (1120538)
- Átviteli sebesség: COM2 (38,4 kbps)
- Minimális ciklusidő: 3 ms
- Folyamat adatszélesség: Folyamat adatbevitel 4 bájt | 2 bites folyamatadat-kimenet
- "SIO mód" támogatás: igen
- Kompatibilis fő port típusa: A
- Kimenet
- Áramkör típusa: A szállítási állapot: | C/Q - Pin4: NPN alaphelyzetben nyitott, PNP alaphelyzetben zárt, IO-Link | Q2 - Pin2: NPN alaphelyzetben nyitva, PNP alaphelyzetben zárva
- Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, ellenállásos terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Válaszidő: 2 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Lézerbiztonság: EN 60825-1:2014
- Mérési pontosság
- Hőmérséklet-eltolódás: 0,05%/K
- Felmelegedési idő: 5 perc
- Reprodukálhatóság:< 0,5%
- Linearitási hiba: 0,5%
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nincsenek ellátva CCC címkével.
- FDA-jóváhagyás: IEC 60825-1:2014 Megfelel a 21 CFR 1040.10 és 1040.11 előírásainak, kivéve a lézeres közleményben foglalt eltéréseket. 50, 2007. június 24-én
- környezeti feltételek függvényében
- Környezeti hőmérséklet: 10 ... 60 °C (50 ... 140°F)
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 15mm
- Ház magasság: 61,7 mm
- Doboz mélység: 41,7 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: Készülékdugó M12 x 1, 4 tűs, 90°-ban elforgatható
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 37 g
