Phoenix Contact 2803153 CN-UB-70DC-6-SB Túlfeszültség ellen védő készülék Túlfeszültség elleni védelem: N (koax) 10 kA d vásárlása

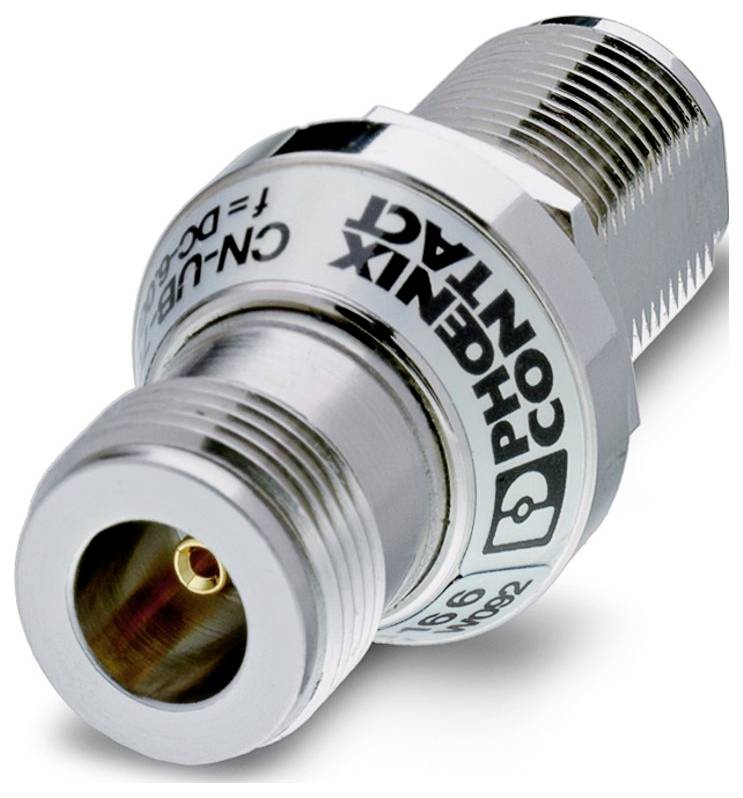

'Egy fém koaxiális kábel csatlakozó közeli képe menetes végével, amely a Phoenix Contact termékhez tartozó címkéket mutat.'

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 1. Cs.

1 db

Szám

Összesen (41 724 Ft / Darab)

41 724 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

IEC tesztosztály: C2; C3; D1
Kialakítás: Köztes dugó
Túlfeszültség-védelem hibaüzenete: nincs
Csatlakozás típusa: N-csatlakozó 50 Ω
Meghúzási nyomaték: 1,4 Nm ... 1,7 Nm (N-csatlakozó anya)
Szélesség: 24 mm
Magasság: 24 mm
Mélység: 50 mm
Szín: nikkel színű
Ház anyaga: Sárgaréz (CuZn)
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Hatásirány: Vezeték-árnyékolás/Földelés
Maximális folyamatos feszültség UC: 70 V DC; 50 V AC
Méretezett áram 10 A
Üzemi áram IC UC-n: ≤ 1 µA
Névleges kisülési lökőáram In (8/20) µs: 5 kA
Impulzus kisülési áram Iimp (10/350) µs: 1 kA
Kimeneti feszültséghatár 1 kV/µs (vezeték-föld) esetén statikus: ≤ 650 V
Védelmi szint Fel (vezeték-föld): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Kapacitás (vezeték-föld): tipikusan 1,5 pF
Túlfeszültség-állóság (vezeték-föld): C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP68; IP68
Környezeti hőmérséklet (üzemi): -40 °C ... 90 °C
Szabványok/előírások: IEC 61643-21
Megjegyzés: 2000
Szerelési mód: Csatlakozásspecifikus dugaszolható csatlakozás
Villámáram teszt (10/350) µs, csúcsáram Iimp: 1 kA
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 1 kA
Kimeneti feszültséghatár 1 kV/µs (vezeték-föld) tüske esetén: ≤ 650 V
Válaszidő tA (vezeték-föld): ≤ 100 ns
Légrés és kúszóáramút: Légrés és kúszóáramút
Általános: Általános
Beszúrási veszteség aE, aszimmetrikus: 0,1 dB (≤ 6 GHz)
Ház felületének anyaga: Ni
Maximális kisülési áram Imax (8/20) µs (vezeték-föld): 10 kA
Maximális folyamatos feszültség UC (vezeték-föld): 70 V DC; 50 V AC
Válaszidő tA (vezeték-árnyékolás): ≤ 100 ns
Szabványspecifikáció Informatika: Szabványspecifikáció Informatika
VDE követelményosztály: C2;C3;D1
Tömítőanyag: Szilikon
Belső vezető anyaga: BeCu
Belső vezető felületének anyaga: Arany
Szigetelő test anyaga: PTFE
Névleges kisülési lökőáram In (8/20) µs (vezető-árnyékolás): 5 kA
Maximális kisülési áram Imax (8/20) µs (vezető-árnyékolás): 10 kA
Névleges impulzusáram Ian (10/1000)µs (vezető-árnyékolás): 100 A
Kimeneti feszültséghatár 1 kV/µs (vezeték-árnyékolás) tüske esetén: ≤ 650 V
Védelmi szint Up (mag árnyékolás): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Határfrekvencia fg (3 dB), aszimmetrikus (árnyékolás) az 50 Ω-os rendszerben:> 6 GHz
Frekvenciatartomány: 0 Hz ... 6 GHz
Állóhullám-arány (VSWR) 50 Ω-os rendszerben: tipikusan 1,15 (≤ 6 GHz)
Megengedett RF teljesítmény (Pmax) VSWR=xx esetén (50 ohmos rendszer): 30 W (VSWR = 1,15)
Aszimmetrikus kapacitás (árnyékolás): tipikusan 1,5 pF
Kimeneti feszültséghatár 1 kV/µs (vezeték-árnyékolás) esetén statikus: ≤ 650 V
Túlfeszültség-állóság (védőér): C2 - 10 kV/5 kA; C3 - 100 A; D1 - 1 kA
Váltakozó áram (árnyékolás): 5 A - 1 s

Termék típus: Túlfeszültség ellen védő készülék

Túlfeszültség elleni védelem: N (koax)

Levezető áram: 10 kA

Kivitel: Köztes dugalj

: IP68

Gyártói szám: 2803153

Méret: (H x Sz x Ma) 50 x 24 x 24 mm

Hossz: 50 mm

Szélesség: 24 mm

Magasság: 24 mm

Mélység: 50 mm

Tartalom: 1 db

Csomagolás: darab

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Túlfeszültség ellen védő készülék Túlfeszültség elleni védelem: N (koax) 10 kA d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Túlfeszültség ellen védő készülék Túlfeszültség elleni védelem: N (koax) 10 kA d

Leírás

Köztes csatlakozó túlfeszültség-védelemmel koaxiális jelinterfészekhez. Csatlakozás: N-csatlakozó apa-anya csatlakozó

Ez a szöveg gépi fordítással készült.
