Tektronix MSO24 2-BW-350 + MSO24 2-P6139B Digitális oszcilloszkóp 350 MHz 1.25 GSa/mp 8 bit Digitális memória (DSO) 1 db vásárlása

Egy oszcilloszkóp kijelzője jelenet meg egy színes képernyőn, amelyen jelhullámformák láthatók. Több csatlakozó és vezérlőgomb is látható a készüléken.

Egy oszcilloszkóp grafikus kijelzővel, amely elektromos jeleket hullámformában jelenít meg. Több forgókapcsoló és csatlakozó látható.

Egy ezüstszínű technikai eszköz kék markolattal felül. A közepén egy köralakú logó látható a 'TK' betűkkel.

Egy elektronikus eszköz oldalnézeti képe, amely több gombbal és egy állvánnyal rendelkezik. Úgy tűnik, hogy audio- vagy videóberendezésről van szó.

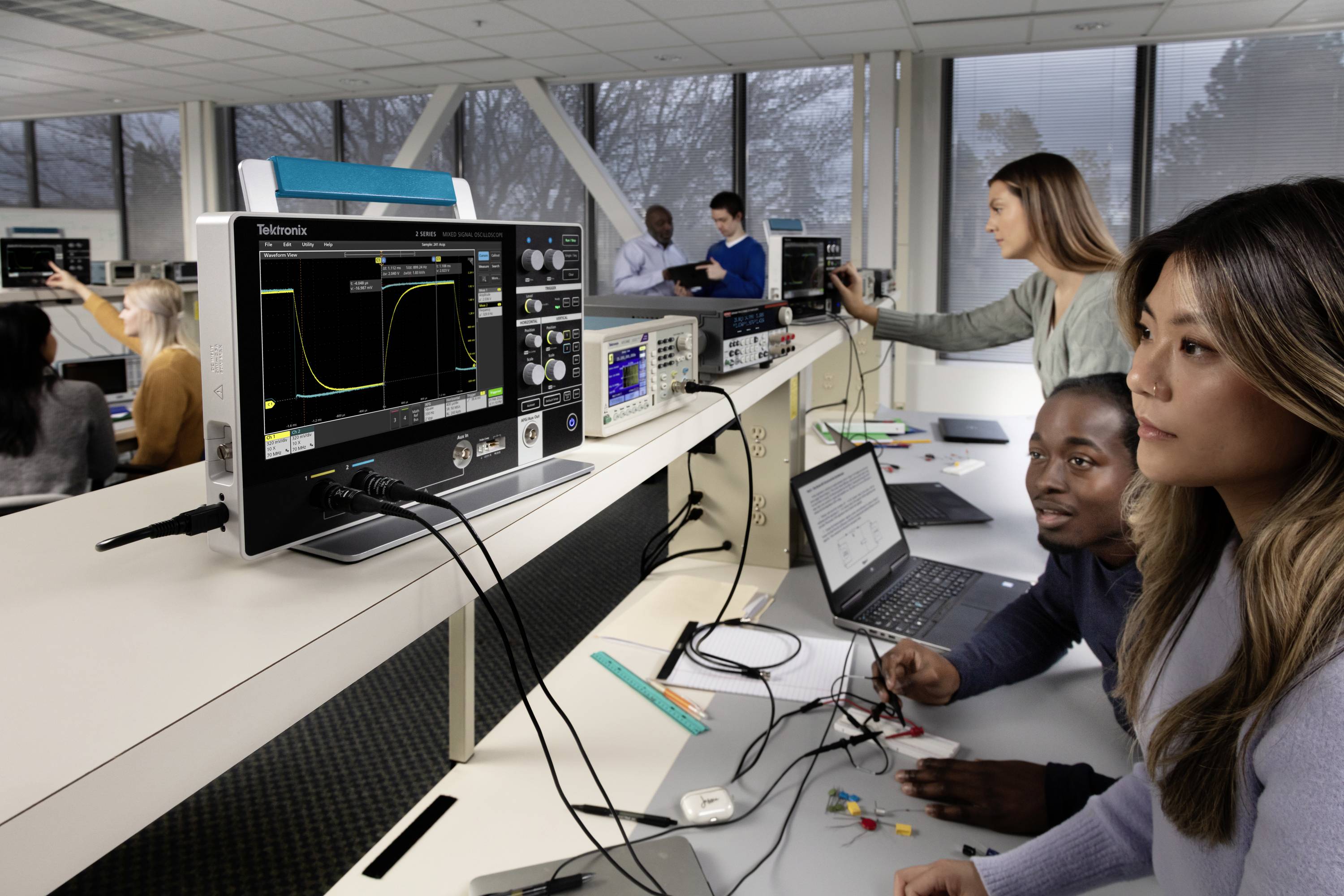

Hallgatók egy laboratóriumban oszcilloszkópokkal és számítógépekkel dolgoznak elektronikai áramkörök teszteléséhez.

1/5

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (3 619 677 Ft / Darab)

3 619 677 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

Oszcilloszkóp, 4 CH, 350 MHz + P6139B szonda

350 MHz
Analóg bemenetek száma (max.) 4

Műszaki adatok

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 350 MHz

Mintavételezési ráta/csatorna: 1.25 GSa/mp

Felbontás: 8 bit

Képernyőméret: 10.1 coll

Oszcilloszkóp jellemzők: Digitális memória (DSO)

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT II 300 V

Bemeneti impedancia: 10 MΩ

Tápellátás: 230 V/AC

Méret: (H x Sz x Ma) 344 x 210 x 40.4 mm

Kijelző: 1280x800 pixel

Szélesség: 210 mm

Magasság: 40.4 mm

Hossz: 344 mm

Gyártói szám: MSO24 2-BW-350 + MSO24 2-P6139B

Dokumentumok és letöltések

Adatlap

Adatlap 2585648 Tektronix MSO24 2-BW-350 + MSO24 2-P6139B Digitális oszcilloszkóp 350 MHz 1.25 GSa/mp 8 bit Digitális memória (DSO) 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2585648 Tektronix MSO24 2-BW-350 + MSO24 2-P6139B Digitális oszcilloszkóp 350 MHz 1.25 GSa/mp 8 bit Digitális memória (DSO) 1 db

Leírás

Kompakt, sokoldalú oszcilloszkóp a mindennapi hibaelhárításhoz. A nagy, nagy felbontású, kapacitív érintőkijelző kategóriaelső képernyő-test arányt kínál. A passzív feszültségszondák a legtöbb oszcilloszkóppal alapfelszereltséghez tartoznak, és alacsony költségű, általános célú szondát kínálnak. Általában ezek a szondák kevésbé teljesítenek, mint egy aktív feszültségszonda. Mindazonáltal rendelkeznek azzal a robusztussággal és széles dinamikatartománnyal, amely ideálissá teszi a jelek megjelenítésére különféle alkalmazásokban. A passzív szondák új osztályával a Tektronix forradalmasította a teljesítményt a passzív szondák kategóriában.

Ez a szöveg gépi fordítással készült.

Kivitel

Passzív feszültségszonda
Legjobb sávszélesség akár 1 GHz
Az iparág legjobb bemeneti kapacitása, elképesztően alacsony 3,9 pF, minimalizálja a szonda terhelését
Minimális teljesítményveszteség hosszú földelő vezetékek használatakor a kategória legjobb bemeneti kapacitásának köszönhetően
Automatikus szonda kompenzáció, így nincs szükség kompenzációs csavarhúzóra
Dinamika tartomány: 300V CAT II
Sávszélesség: 500 MHz
Bemeneti impedancia a szonda hegyén: 10 MΩ, 8 pF
Vezetékhossz: 1.3 m
