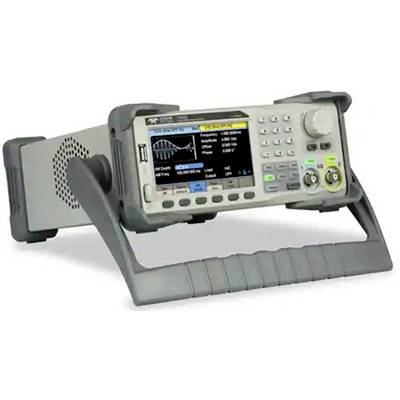

Teledyne LeCroy T3AFG350 Hálózatról működő függvénygenerátor 1 µHz - 350 MHz 2 csatornás Színusz, Négyszög, Tetszőleges,
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (2 464 559 Ft / Darab)
2 464 559 Ft
ÁFA nélkül
Főbb jellemzők
FunkciógenerátorT3AFG350
- Alkalmas komplex IQ modulációs lehetőségre
- DDS technológia
- 5 típusú szabványos kimeneti hullámforma
- Érintőképernyős TFT LCD
Műszaki adatok
- Méret Szé x Ma x Mé: 260 x 107 x 296 mm
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
1 µHz - 350 MHz
- Kimeneti jelformák
Színusz
Négyszög
Tetszőleges
Háromszög
- Frekvenciatartomány (szinusz)
1 μHz - 350 MHz
- Frekvenciatartomány (négyszög)
1 μHz - 150 MHz
- Felfutási idő (négyzet)
3.3 ns
- Kijelző
Digitális
- Háromszög frekvenciatartomány
1 μHz - 120 MHz
- Frekvenciatartomány (ARB)
1 μHz - 5 MHz
Gyári standard (tanúsítvány nélkül)
- Frekvenciamérés (külső)
1 MHz - 300 MHz
- Súly
3.5 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
350 MHz
- Frekvencia (min.)
1 µHz
- Jellemzők
Moduláció
- Kalibrálási teljesítmény
10 kalibrálási érték tartományonként;
- Csatlakozók
USB-Host
USB-Device
LAN
- Tápellátás
Hálózatról működik
- Gyártói szám
T3AFG350
Dokumentumok és letöltések
Adatlap
Adatlap 2305677 Teledyne LeCroy T3AFG350 Hálózatról működő függvénygenerátor 1 µHz - 350 MHz 2 csatornás Színusz, Négyszög, Tetszőleges,
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2305677 Teledyne LeCroy T3AFG350 Hálózatról működő függvénygenerátor 1 µHz - 350 MHz 2 csatornás Színusz, Négyszög, Tetszőleges,
Leírás
Létrehozhat alacsony zajszintű és idegesítő jeltartalmú hullámformákat a nagy sávszélesség-választékkal.
Készítsen digitális hullámformákat, mintákat és buszokat akár 36 csatornával, és egyszerre adjon ki analóg és digitális hullámformákat.
A Teledyne Test-Tool egy kétcsatornás funkció és tetszőleges generátor, maximális sávszélességgel, 2,4 GSa / s maximális mintavételi sebességgel és 16 bites függőleges felbontással. A T3AFG-ben használt szabadalmaztatott és impulzus technológia segít megoldani a hagyományos DDS generátorok gyengeségeit tetszőleges, négyzet alakú és impulzus hullámformák előállításában. A fenti előnyökkel a T3AFG200 Funkcionális / Önkényes hullámforma-generátor sokféle nagy pontosságú és alacsony rázkódási jelet tud nyújtani a felhasználók számára, hogy megfeleljenek a komplex alkalmazások széles skálájának egyre növekvő igényeinek.
Ez a szöveg gépi fordítással készült.
Készítsen digitális hullámformákat, mintákat és buszokat akár 36 csatornával, és egyszerre adjon ki analóg és digitális hullámformákat.
A Teledyne Test-Tool egy kétcsatornás funkció és tetszőleges generátor, maximális sávszélességgel, 2,4 GSa / s maximális mintavételi sebességgel és 16 bites függőleges felbontással. A T3AFG-ben használt szabadalmaztatott és impulzus technológia segít megoldani a hagyományos DDS generátorok gyengeségeit tetszőleges, négyzet alakú és impulzus hullámformák előállításában. A fenti előnyökkel a T3AFG200 Funkcionális / Önkényes hullámforma-generátor sokféle nagy pontosságú és alacsony rázkódási jelet tud nyújtani a felhasználók számára, hogy megfeleljenek a komplex alkalmazások széles skálájának egyre növekvő igényeinek.
Ez a szöveg gépi fordítással készült.
Kivitel
- DDS technológia
- Egycsatornás kimenet
- Mintavételi sebesség 125MSa / s, függőleges felbontása 14 bit
- Függőleges felbontás akár 16 bit (14 bit 5 MHz és 10 MHz modelleknél)
- 3,5 "(5 MHz & 10 MHz) és 4,3" érintőképernyő (40 MHz, 80 MHz, 120 MHz, 200 MHz, 350 MHz és 500 MHz) elérhető
- Kiváló analóg és digitális modulációs típusok állnak rendelkezésre (AM, DSB-AM, FM, PM, PSK, FSK, ASK és PWM)
- 5 féle standard kimeneti hullámforma, beépített 46 tetszőleges hullámforma (egyenárammal)
- A modulációs funkciók teljes készlete: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep, burst
- Bemenet / kimenet: hullámforma kimenet, szinkronjel kimenet, külső trigger bemenet
- Sweep Output: A kimeneti frekvencia megváltoztatása két frekvencia között
- Törlés időtartama: 1 ms ~ 500 s. A hordozó lehet szinusz, négyzet, háromszög és bármilyen hullámforma
- Sorozatkimenet: Belső számláló vagy külső vezérlőjel használható a sorozatkép kimenet vezérlésére / vezérlésére
- Normál interfészek: USB eszköz, USB gazdagép
- Támogassa a távirányítót
- Kétcsatornás, maximális sávszélesség 500 MHz, maximális kimeneti amplitúdó 20 Vss, nagy pontosságú kimenet 80 dB dinamikatartománnyal
- Nagy teljesítményű szkenner rendszer 2,4 GSa / s szkennelési sebességgel és 16 bit függőleges felbontással. A hullámalakokban nem vesznek el részletek.
- Az analóg és digitális modulációs típusok széles skálája: AM, DSB-AM, FM, PM, FSK, ASK, PSK és PWM
- Sweep és burst funkció
- 196 beépített tetszőleges hullámforma és opcionális IQ modulációs funkció
- Nagy pontosságú frekvencia számláló
- Normál interfészek: USB gazdagép, USB eszköz (USBTMC, LAN VXI-11)
- 4,3 hüvelykes érintőképernyős kijelző a könnyebb kezelés érdekében
- Alkalmas komplex IQ modulációs lehetőségre
Szállítás tartalma
- Függvénygenerátor
- Útmutató
