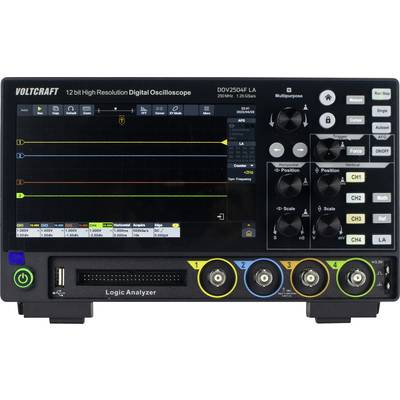

VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
67 db
Szám
Összesen (328 339 Ft / Darab)
328 339 Ft
ÁFA nélkül
Főbb jellemzők
VOLTCRAFT Digitális oszcilloszkóp DOV2504F LA 250 MHz 4 csatornás 12 bit
- 250 MHz Sávszélesség
- Analóg bemenetek száma (max.) 4
- 17,78 cm-es (7 hüvelykes) érintésérzékeny érintőképernyő, támogatja a gesztusvezérlést
- Valós idejű mintagyűjtés 50 000 wfms/s sebességgel, szegmensgyűjtés 700 000 wfms/s
- 16 csatornás logikai elemző
- ADC nagy 12 bites felbontással
- Mintavételi sebesség: Egy csatorna (1,25 GSa/s), két csatorna (625 MSa/s vagy 1,25 GSa/s), minden csatorna (625 MSa/s)
- AWG integrálva
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
250 MHz
- Mintavételezési ráta/csatorna
1.25 GSa/mp
- Kijelző
LCD érintőképernyő, 1024 x 600 pixel
- Felbontás
12 bit
- Képernyőméret
17.78 cm
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
Függvénygenerátor
Logikai analizátor
- Időbázis
1 ns/div – 1000 s/div, lépésenként 1-2-5
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Függőleges eltérítés
±2 V (500 μV/oszt. – 200 mV/oszt.)
±80 V (500 mV/oszt. – 10 V/oszt.)
- Bemeneti impedancia
1 MΩ ± 2%
- Bemeneti kapcsolás
DC, AC, földelés
- Bemeneti feszültség
300 V
- Tápellátás
12 V 4 A Type-C
- Méret
(H x Sz x Ma) 160 x 260 x 78 mm
- Súly
1.5 kg
- Kijelző
1024 x 600 p
- Szélesség
260 mm
- Magasság
78 mm
- Hossz
160 mm
- Csatlakozók
USB-C
USB-Device
USB-Host
HDMI
LAN
- Memóriamélység/csatorna
100 Mpts
- Gyártói szám
DOV2504F LA
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3350792 VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3350792 VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
Kezelési- és biztonsági utasítások 3350792 VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
Garanciális feltételek
Garanciális feltételek 3350792 VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
Letöltés
Letöltés 3350792 VOLTCRAFT DOV2504F LA Digitális oszcilloszkóp 250 MHz 4 csatornás 1.25 GSa/mp 100 Mpts 12 bit Digitális memória (DSO), F
Leírás
Kiváló minőségű, innovatív és kompakt
A Voltcraft DOV oszcilloszkóp-sorozata a műszaki jellemzők egész sorával és a maximális használat egyszerűségével nyűgöz le: A 12 bites felbontású analóg-digitális konverter az alapfelszereltség része, csakúgy, mint az USB, LAN és HDMI interfészek. A központi elem a 7 hüvelykes érintőkijelző 1024 x 600 pixeles felbontással. Nemcsak az érintésekre, hanem a gesztusokra is reagál, így nagyrészt szükségtelenné teszi a nehézkes menükezelést.
Kiváló műszaki adatok
A Voltcraft összes digitális DOV oszcilloszkópja 1,25 GSa/s maximális mintavételi sebességgel működik. A valós idejű adatgyűjtés 50 000 wfms/s, a szegmensek felvétele 700 000 wfms/s, ami azt jelenti, hogy a szabálytalan jelek is gyorsan és pontosan rögzíthetők. A vízszintes pásztázási sebesség 1 ns/div és 1000 s/div (1-2-5 lépés) között mozog.
Számos trigger funkció
A Voltcraft DOV sorozatának egyik erőssége a kiterjedt trigger funkciókban rejlik. Még a nehezen triggerelhető jelek is rögzíthetők az él, videó, impulzus, lejtő, futás, ablak, időtúllépés, Nth, logika, RS232/UART, I2C, SPI, CAN, LIN trigger típusoknak köszönhetően.
A Voltcraft DOV2504F LA specifikációi
A DOV2504F LA 250 MHz-es sávszélességgel és négy analóg bemenettel rendelkezik. A jelrögzítés hossza 100 M, és valós idejű jelhullám-megjelenítés a PC-n lehetséges a tiszta megjelenítés és értékelés érdekében. A négy CH1-CH4 bemenet és a 16 csatornás logikai analizátor triggerforrásként érhető el. Választhat a minta, a csúcs, a nagy felbontás, az átlag és a szegmentálás felvételi módok közül. A függőleges érzékenység 200 µV/div és 10 V/div között állítható.
Integrált tetszőleges függvénygenerátor
Speciális hibaelhárításhoz egy 160 MSa/a mintavételezési frekvenciájú, 14 bites függőleges felbontású és 30 MHz-es maximális frekvenciájú tetszőleges hullámforma generátor (AWG) van beépítve.
szállítási csomag tartozékokkal
A Voltcraft DOV2504F LA USB Type-C tápegységgel, USB-kábellel, négy tesztszondával és két mintabeállító készlettel érkezik. A csomag tartalmaz még egy BNC kábelt, egy szoftvert angol nyelvű utasításokkal CD-n, egy gyors üzembe helyezési útmutatót és a biztonsági adatlapot.
Ez a szöveg gépi fordítással készült.
Kivitel
- felvétel hossza 100 M
- Valós idejű jelhullám kijelzés a számítógépen
- Interfészek: USB, LAN, HDMI
- Kijelző felbontása: 1024 x 600 pixel, 16:9
- Vízszintes pásztázási sebesség: 1 ns/div - 1000 s/div, 1-2-5 lépés
- Adatgyűjtési funkciók: mintavétel, csúcs, nagy felbontás, átlag, szegmentálás
- Kiváltó források: CH1, CH2, CH3, CH4, LA
- Trigger típusa: él, videó, impulzus, meredekség, futás, ablak, időtúllépés, N-edik, logikai, n-edik, logikai, RS232/UART, I2C, SPI, CAN, LIN trigger
- Függőleges érzékenység: 200 µV/div-10 V/div
- AFG mintavételi sebesség: 160 MSa/a
- AFG függőleges felbontás: 14 bit
- AFG maximális frekvencia: 30 MHz
Szállítás tartalma
- Oszcilloszkóp
- USB Type-C hálózati adapter
- USB kábel
- 4 db tesztszonda
- 2 x mintabeállító készlet
- BNC kábel
- Szoftver + angol kézikönyv CD-n
- Rövid használati útmutató
- Biztonsági adatlap
Tudnivalók
A VOLTCRAFT DOV-PP116 logikai analizátor kábel külön rendelhető, ha szükséges.
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
