IP védettségi osztályok és fokozataik

A legtöbb ember tudja, hogy az IP védelmi osztály a nedvesség elleni védelemhez kapcsolódik.

Azt azonban kevesen tudják, hogy az IP védelmi osztály kifejezés valójában helytelen.

Létezik ugyanis IP védelmi fokozat és védelmi osztály. Mindkét kifejezés teljesen eltérő terméktulajdonságokat ír le.



Mit jelent az IP védettségi osztály?

Az elektromos berendezéseknek, például lámpáknak, elektromos készülékeknek és szerelési anyagoknak megbízhatóan kell működniük, olykor különböző körülmények között.

Például egy kerti lámpát, amely egész évben ki van téve az időjárási viszonyoknak, teljesen másképp kell felépíteni és szigetelni, mint egy szabai olvasósarokban elhelyezett, barátságos megvilágítást biztosító olvasólámpát.

Ugyanakkor még azok is ránézésre felismerik, akik nem szakértői a területnek, hogy a nappaliban lévő világítás valószínűleg nem állja ki az eső káros hatásait.

Az elektromos készülékekkel és a nagyfeszültségű berendezésekkel szemben támasztott követelmények azonban nagyon eltérőek az iparban és a kereskedelemben. Bár az asztalosműhelyben csak ártalmatlan fapor kavarog, a kereskedelmi konyhák műszaki berendezéseit óvni kell a zsíros főzőfüsttől, vegyi üzemekben esetleg a korrozív füsttől.

A kerti lámpa belső elektronikáját vízálló ház védi.

A védettségi fokozatokat (Nemzetközi Védelmi Kódex) vezettek be, hogy világosan meghatározzák azokat a tényezőket, amelyek ellen egy termék védett. A megfelelő kategóriák pontosan meghatározzák, hogy milyen mértékben akadályozzák meg az idegen testek és nedvesség nem kívánt bejutását a készülékbe.

A mechanikai igénybevétel elleni védelmet is pontosan meghatározták. Ez akkor fontos, ha burkolatokat vagy elektromos berendezéseket szerelnek fel, például sportcsarnokokban, ahol eltalálhatja őket egy labda. Közterületen történő használat esetén ez magában foglalja a szándékos ütéseket vagy a vandalizmus által okozott károkat is.



Mi az IP védettségi fokozat?

Mit takar az IP kifejezés?

A legismertebb védelmi fokozat az IP besorolás (IP kód), pl. IP44. Az IP rövidítés az "International Protection" (nemzetközi védelem) rövidítése, bár az angolban gyakran használják az "Ingress Protection" kifejezést.


Mi az IP besorolás?

Az „IP” rövidítést követő azonosító kódszámok pontos információt adnak azokról a hatásokról, amelyek ellen a termék védett.

A kombinációkat pontosan meghatározzák a DIN EN 60529 és az ISO 20653 (közúti járművekre vonatkozó) nemzeti és nemzetközi szabványok, és leírják a különböző IP-osztályok védettségi fokát. A lehetséges specifikációk IP00-tól IP69-ig vagy IP6K9K-ig terjednek.

Az azonosító kód első számjegye, vagy számok és betűk kombinációja jelzi a ház érintés elleni védelmét. Ugyanakkor ez az azonosító kód az idegen testek elleni védelemről is tájékoztatást ad. Az egyes számok vagy szám- és betűkombinációk definíciói az alábbi táblázatban találhatók.

Figyelem:

Ha a termék DIN EN 60529 IP5X vagy IP6X szerint van besorolva, akkor a két védettségi fokozat az ISO 20653 szabvány szerint IP5KX és IP6KX.


IP védettségi osztályok táblázata

Bár az alábbi táblázat az IP védettségi besorolást írja le, és nem az IP védelmi osztályt vagy IP besorolást, gyakran IP védelmi osztály táblázatnak nevezik. Ebben az esetben azonban nem olyan rossz a helyzet. Mert még ha a technikailag kevésbé jártas emberek össze is keverik az IP-védelmi fok, az IP-védelmi osztály vagy az IP-osztály kifejezéseket, a terület szakértője azonnal tudja, hogy miről van szó. Az "IP" betűk ugyanis csak az érintkezés/idegen testek és a víz elleni védelemre utalhatnak.

Első számjegy (ISO 20653) Első számjegy (DIN EN 60529) Érintkezés elleni védelem Védelem idegen testek ellen
0 0 Nincs védelem Nincs védelem
1 1 Védelem a nagy felületekkel (például a kézfejjel) való érintkezés ellen Védelem nagy idegen szilárd tárgyak ellen (átmérő ≥ 50 mm)
2 2 Ujjérintkezés elleni védelem Védelem közepes méretű szilárd idegen tárgyak ellen (átmérő ≥ 12 mm)
3 3 Szerszámokkal és kábelekkel való érintkezés elleni védelem (átmérő ≥ 2,5 mm) Kis szilárd idegen tárgyak elleni védelem (átmérő ≥ 2,5 mm)
4 4 Szerszámokkal és kábelekkel való érintkezés elleni védelem (átmérő ≥ 1 mm) Védelem szemcsés idegen testek ellen (átmérő ≥ 1 mm)
5K 5 Teljes érintésvédelem Védelem a káros mennyiségű por ellen (porvédelem)
6K 6 Teljes érintésvédelem Teljes védelem a por behatolása ellen (porálló)

Megjegyzés:

Ha egy termék a DIN EN 60529 IP5X vagy IP6X szabvány szerint van besorolva, a két védelmi osztály az ISO 20653 szabvány szerint IP5KX és IP6KX jelölést kap.

A második azonosító kódszám, vagy számok és betűk kombinációja jelzi a ház nedvesség vagy víz behatolásával szembeni védelmét. A víz elleni védelem mértékének a meghatározása a következő:

Második számjegy (ISO 20653) Második számjegy (DIN EN 60529) Víz elleni védelem
0 0 Nincs védelem
1 1 Függőlegesen csepegő víz elleni védelem
2 2 Védelem a ferdén eső vízcseppek ellen (15°-ig)
3 3 Vízpermet elleni védelem, a függőlegestől 60°-ig
4 4 Fröccsenő víz elleni védelem minden irányból
4K   Fröccsenő víz elleni védelem minden irányból fokozott nyomás alatt
5 5 Vízsugár elleni védelem (fúvóka) bármilyen szögből
6 6 Erős vízsugár elleni védelem
6K   Védelem a fokozott nyomás alatti erős vízsugár ellen
7 7 Védelem az ideiglenes vízbemerítés ellen
8 8 Tartós vízbemerülés elleni védelem
  9 Víz elleni védelem a nagynyomású/gőzsugaras tisztításhoz a mezőgazdaságban
9K   Víz elleni védelem a közúti járművek nagynyomású/gőzsugaras tisztítása során

Néhány példa:

IP20:

Ha egy termék IP20 védettségi osztályú, akkor az 12 mm-nél nagyobb szilárd idegen testekkel való érintkezés elleni védelemmel rendelkezik (a feszültség alatt álló alkatrészeket nem lehet ujjal megérinteni). A vízzel szemben nincs védelem.

IP55:

A teljes érintés elleni védelem mellett (a por kis mennyiségben behatolhat) az IP55-ös védettségű termék védelmet nyújt a bármilyen szögből érkező vízsugárral szemben is.

IP44:

Az IP44 védettségi osztályú termék védett az 1 mm-nél nagyobb idegen szilárd tárgyak behatolása és minden oldalról fröccsenő víz ellen.

IP54:

Ha egy termék IP54-es besorolású, akkor teljes védelmet nyújt a véletlen érintkezés ellen, de kis mennyiségű por behatolhat. Ezenkívül minden oldalról védve van a fröccsenő víz ellen.

IP65:

Az IP65 besorolású termék teljes védelmet nyújt a véletlen érintés ellen. A por nem jut be, és minden irányból védve van a vízsugár ellen. Ez különösen fontos, ha mozgó alkatrészeket, például motorokat vagy hajtóműveket kell védeni.

IP67:

Az IP67 védettségű termékek vízzel és porral való érintkezés ellen védettek. Kibírják az ideiglenes teljes víz alá merítést is. Ha állandó bemerítésre van szükség, a terméknek IP68-as besorolásúnak kell lennie.

Ha a két számjegyű IP védettségi besorolás egyik értéke nincs meghatározva, akkor a számjegyet "X"-el kell helyettesíteni.





Az IP védettségi fokozatok áttekintése

Az alábbi áttekintő táblázat segítségével könnyedén hozzárendelheti a legáltalánosabb védelmi szinteket a megfelelő teljesítményjellemzőkhöz. Azt is meghatározhatja, hogy adott működési feltételek mellett milyen fokú védelem szükséges.

Áttekintő táblázat

Első számjegy  >



Második számjegy
         ˅

Szilárd idegen tárgyak elleni védelem (átmérő ≥ 12 mm) Szilárd idegen tárgyak elleni védelem (átmérő ≥ 2,5 mm) Szilárd idegen tárgyak elleni védelem (átmérő ≥ 1 mm) Védelem a káros mennyiségű por ellen (porvédelem) Teljes védelem a por behatolása ellen (porálló)
Nincs védelem a víz ellen IP 20 IP 30 IP 40 IP 50 IP 60
Függőlegesen eső víz elleni védelem IP 21 IP 31 IP 41 IP 51 IP 61
Csepegő víz elleni védelem, akár 15°-os szögben IP 22 IP 32 IP 42 IP 52 IP 62
Vízpermet elleni védelem a függőlegestől 60°-ig IP 23 IP 33 IP 43 IP 53 IP 63
Fröccsenő víz elleni védelem minden irányból IP 24 IP 34 IP 44 IP 54 IP 64
Védelem bármilyen szögből érkező vízsugár ellen IP 25 IP 35 IP 45 IP 55 IP 65
Erős vízsugár elleni védelem IP 26 IP 36 IP 46 IP 56 IP 66
Védelem az ideiglenes bemerítés ellen IP 27 IP 37 IP 47 IP 57 IP 67
Tartós bemerülés elleni védelem IP 28 IP 38 IP 48 IP 58 IP 68


Milyen IP védettségi fokozatra van szükséges a fürdőszobában?

Száraz belső terekben a nedvesség elleni védelem meglehetősen csekély szerepet játszik. Ezért itt IP20-as védettségi osztályú lámpák is használhatóak, melyek nem nyújtanak védelmet a víz behatolása ellen.

A fürdőszobákban azonban teljesen más a helyzet. Ez annak a ténynek köszönhető, hogy figyelembe kell venni a nedvességet és a fröccsenő vizet. Emiatt a DIN 57100/VDE 0100 701 szabvány IPX4, IPX5 vagy akár IPX7 védelmi fokozatot ír elő a fürdőszobákba szerelt világításhoz, a telepítés helyétől függően.


Különböző védelmi típusú területek a fürdőszobában.

(Kép forrása: Paulmann Licht)

Továbbá a zuhany- vagy kádterület világítása (0. védelmi terület IPX7-el) csa max. 12 V/AC (váltakozó feszültség) vagy 30 V/DC (egyenfeszültség) üzemi feszültséggel üzemeltethető.

A zuhany vagy kád felett (1. védelmi zóna IPX5-el) a világítás legfeljebb 25 V/AC vagy 60 V/DC üzemi feszültséggel táplálható.



Milyen IP védettségi fokozat szükséges a kültéri használathoz?

Ha a berendezéseket, vagy a lámpákat a szabadban szerelik fel, figyelembe kell venni a telepítési helyet. Ennek az az oka, hogy a védelem mértékének gyakran nem kell olyan magasnak lennie, mint amilyennek elsőre tűnik.

Telepítés fedett területen

Például, ha a beépítési hely tető, lombkorona vagy erkély alatt van, az IP23-as védettségű lámpák teljesen elegendőek. A lombkorona megbízhatóan véd az esőből származó fröccsenő víz ellen.


Telepítés a ház falára

Ha a lámpákat falra szerelik, akkor azok ki vannak téve az esőnek. Ebben az esetben IP44-es védettségű termékek ajánlottak. A minden irányból fröccsenő víz elleni védelem mellett a pókok és rovarok nem fészkelhetnek be a lámpába.

Kültéri világítás esetén a védelem mértéke a telepítés helyétől függ.


Kerti út világítás

Ha a világítás közvetlenül ki van téve az időjárási viszonyoknak, a házaknak IP65-ös minimális védettségűnek kell lenniük. A lámpák teljesen porállóak és minden oldalról védettek a vízsugár ellen.

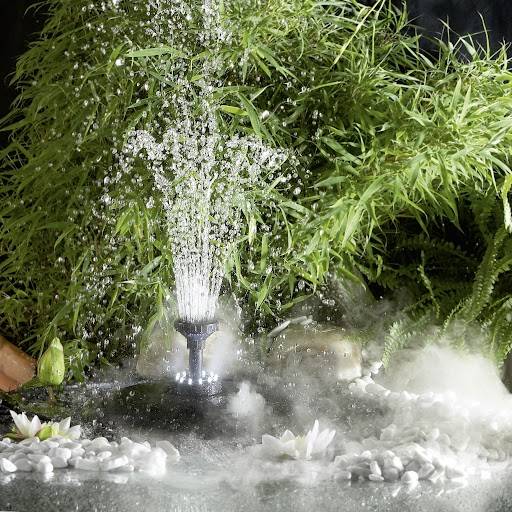

Kerti tavak és szökőkutak világítása

Ha lámpákat használnak kerti tavak vagy szökőkutak megvilágítására, IP67-es védettséggel kell rendelkezniük. Ez megvédi a lámpákat az ideiglenes vízbemerüléstől. Víz alatti reflektorok használata esetén IP68-as védettséggel kell rendelkezniük.


Különféle védelem kültéri területeken

(Kép forrása: Paulmann Licht)



Mi az IK védettségi fokozat?

A külső mechanikai igénybevételek (ütésállóság) elleni védelmet pontosan az IK védelmi osztály vagy az IK ütésállósági osztály határozza meg. Az IK kód nemzetközileg szabványosított az IEC 62262 szerint, és 10 védelmi fokozatra oszlik.



Biztonsági fokozat Ütési energia
IK00 Nincs ütésállóság
IK01 Védelem 0,14 Joule ütközési energiáig
IK02 Védelem 0,20 Joule ütközési energiáig
IK03 Védelem 0,35 Joule ütközési energiáig
IK04 Védelem 0,50 Joule ütközési energiáig
IK05 Védelem 0,70 Joule ütközési energiáig
IK06 Védelem 1,0 Joule ütközési energiáig
IK07 Védelem 2,0 Joule ütközési energiáig
IK08 Védelem 5,0 Joule ütközési energiáig
IK09 Védelem 10 Joule ütközési energiáig
IK10 Védelem 20 Joule ütközési energiáig

Figyelem:

Egy joule annak az energiának felel meg, amely egy 2 kilogrammos test nyugalmi helyzetéből 1 m/s sebességre való gyorsításához szükséges.



Mit jelent a védelmi osztály?

Rövidzárlat esetén a fémház leválasztva marad a tápfeszültségtől.

Az elektrotechnikában a védettségi osztály az áramütéssel járó balesetek megelőzése érdekében tett biztonsági intézkedéseket jelenti.

A fémházas készülékek, berendezések speciális jelentőséggel bírnak, mivel nagy a veszélye annak, hogy meghibásodás (szigetelési hiba) esetén a burkolat feszültség alá kerülhet. A megfelelő védelmi osztályokban meghatározott megfelelő intézkedések nélkül életveszélyes helyzetek léphetnek fel.

Az összes elektromos berendezés védelmi osztályait az EN 61140 és a VDE 0140-1 szabványok határozzák meg. Az eszközök jelölésére használt szimbólumokat az IEC 60417 (Nemzetközi Elektrotechnikai Bizottság) szabvány határozza meg.

A védettségi fokozat és a védelmi osztály közötti különbség

Míg a védelmi osztályok az érintés, az idegen testek, a víz és a mechanikai igénybevétel elleni védelem mértékét határozzák meg, addig a védelmi osztály azokat az intézkedéseket írja le, amelyek az érintésveszélyes feszültségek ellen védenek.



Mik a védelmi osztályok?

Maximum négy védelmi osztály létezik, amelyek közül a legfontosabbak: I-III.

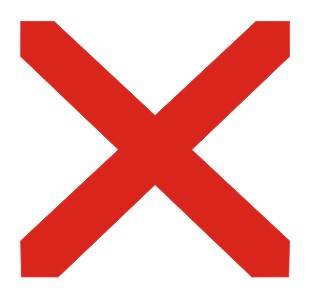

Védelmi osztály: 0

A 0 védelmi osztályú elektromos berendezések csak alapszigeteléssel rendelkeznek. Az áramütés elleni védelemre szolgáló speciális intézkedések hiánya miatt a védelmet a készülék környezetének kell biztosítania. Nincs címkézés, ezért nincsenek szimbólumok erre a védelmi osztályra. A 0 védelmi osztály már nem szerepel a jövőbeni nemzetközi szabványban. Az ilyen védelmi osztályú készülékek nem engedélyezettek Németországban és Ausztriában.

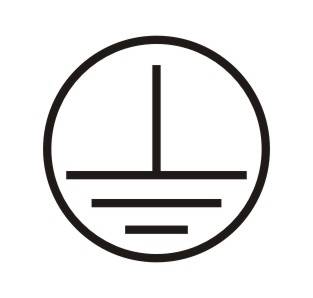

I. védelmi osztály

Az I. védelmi osztályú készülékek védőföldeléssel rendelkeznek. Ez azt jelenti, hogy a ház minden áramvezető része be van kötve az állandó villanyszerelés védővezető rendszerébe. Ez azt jelenti, hogy a ház egyes részei földpotenciálon vannak. Az I. védelmi osztályú hordozható készülékek földelt dugóval vannak felszerelve. Ha hiba esetén a feszültség alatt álló vezeték hozzáér a védővezetőhöz csatlakoztatott házhoz, rövidzárlat lép fel. Ebben az esetben a megszakító (biztosíték) vagy a hibaáram-megszakító (RCCB) kiold, és lekapcsolja a készülék tápellátását.

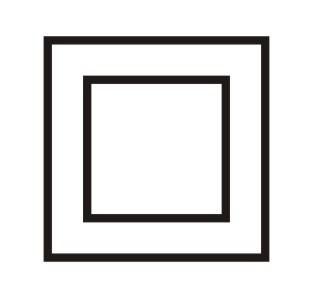

II. védelmi osztály

A II védelmi osztályú készülékek kettős, vagy megerősített szigeteléssel rendelkeznek az aktív és hozzáférhető részek között. Még ha az eszközöknek vannak is vezető felületei, azok nincsenek összekötve a védővezetővel. Ezért a csatlakoztatáshoz kétpólusú kontúrdugókat vagy földelő érintkező nélküli európai dugókat használnak.

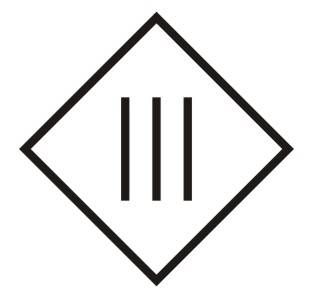

III. védelmi osztály

A III. védelmi osztályú készülékek nagyon alacsony biztonsági feszültséggel (SELV = Safety Extra Low Voltage) vagy nagyon alacsony védőfeszültséggel (PELV = Protective Extra Low Voltage) vannak ellátva. A váltakozó feszültség (AC) esetében ≤ 50 V, egyenfeszültség (DC) esetében ≤ 120 V a határérték. A megfelelő feszültségforrások közé tartoznak az újratölthető akkumulátorok, az elemek vagy a biztonsági transzformátorok.
