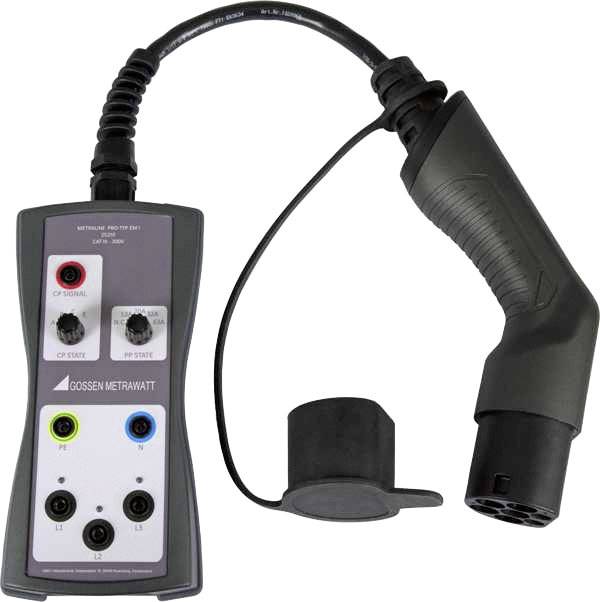

1- és 3-fázisú teszt adapter, Gossen Metrawatt Z525G METRALINE PRO-TYP EM II
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
4 db
Szám
Összesen (241 724 Ft / Darab)
241 724 Ft
ÁFA nélkül
Már csak 4 db érhető el
Főbb jellemzők
1- és 3-fázisú teszt adapter, Gossen Metrawatt Z525G METRALINE PRO-TYP EM II
- 1- és 3-fázisú teszt adapter a védőintézkedések hatékonyságának ellenőrzésére az e-töltési pontokon a Profitest Master segítségével
- A töltőkészülékek aktuális besorolása az IEC 61851-1 szerint
- Jármű szimuláció (CP)
- Az A, B, C és E járműállapotot forgókapcsolóval lehet beállítani
- Kábel szimuláció (PP)
- Különféle kódolások a 13 A és 20 A-es kábelek töltésére
- 32 A és 63 A, valamint „nincs kábel csatlakoztatva” forgókapcsolókkal szimulálható
- Hiba szimuláció
- Rövidzár szimulálása a CP és a PE között forgókapcsolón keresztül
- A fázisfeszültség kijelzése LED-en keresztül
- Az e-töltőállomástól függően egy vagy három fázis lehet aktív
- E-töltőállomások tesztelése állandóan csatlakoztatott töltőkábel segítségével a kibővített CP tesztcsapnak köszönhetően
- CP foglalat a PWM jel értékeléséhez
- METRALINE PRO-TÍPUS EM II:
- A Profitest Master mérővezetékeinek csatlakoztatása 4 mm-es biztonsági aljzaton (L1, L2, L3, N, PE) vagy egy további Schuko aljzaton keresztül történik.
Műszaki adatok
- Alkalmas
Gossen Metrawatt
- Súly
795 g
- Mérési kategória
CAT III 300 V
- Alkalmas
GMC-I Profitest
- Szélesség
105 mm
- Magasság
53 mm
- Hossz
210 mm
- Gyártói szám
METRALINE PRO-TYP EM II
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2240023 1- és 3-fázisú teszt adapter, Gossen Metrawatt Z525G METRALINE PRO-TYP EM II
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2240023 1- és 3-fázisú teszt adapter, Gossen Metrawatt Z525G METRALINE PRO-TYP EM II
Leírás
Kivitel
- Funkciók: Járműszimuláció (CP) Az IEC 61851 szerint az A, B, C és E állapot szimulálható. A jármű különböző állapotai a forgókapcsolóval állíthatók be.
- A állapot: nincs jármű csatlakoztatva
- B állapot: jármű csatlakoztatva, de töltésre nem kész
- C állapot: jármű csatlakoztatva és töltésre kész, a töltési hely szellőztetése nem szükséges
- E állapot: hiba rövidzárlat - CP - PE belső diódakábel-szimuláción keresztül (PP). A töltési kábelek 13 A, 20 A, 32 A és 63 A modellekkel szimulálhatók. Lehetséges a "nincs kábel" állapot szimulálása.
- A különféle töltőkábeleket úgy kell szimulálni, hogy a PP és PE közötti ellenállást a forgókapcsolóval váltják. Az IEC 61851 szerint a következő értékek lehetséges: Nincs kábel 0 Ω 13 Kábel 1,5 kΩ 20 A kábel 680 Ω 32 A kábel 220 Ω 63 A kábel 100 Ω
Szállítás tartalma
- 1x teszt adapter PRO-TYP EM II
- 1x használati útmutató
