4 az 1-ben hibrid motorindító 2,4 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 vásárlása

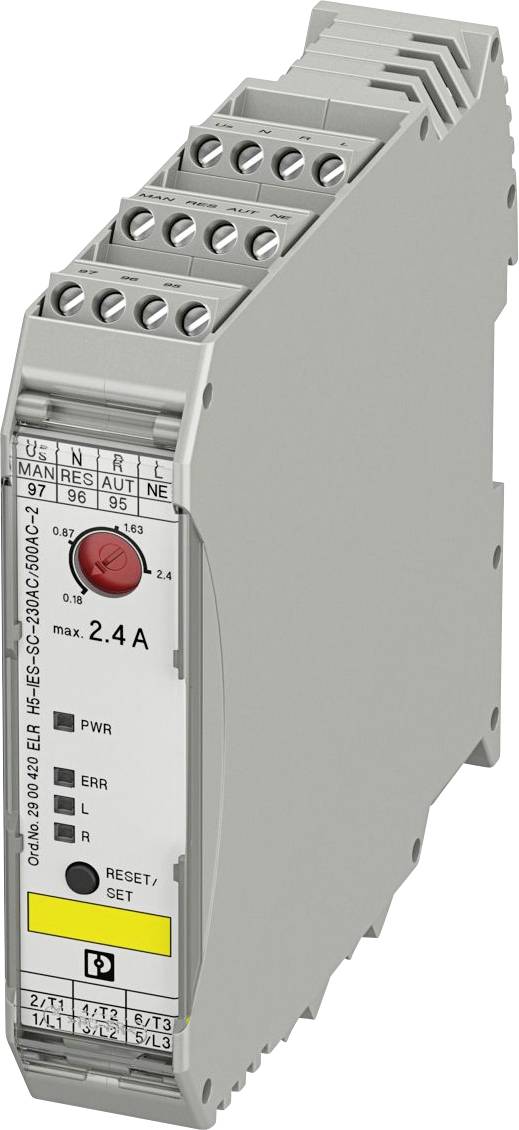

Szürke elektronikus készülék piros, "RESET" feliratú gombbal, sárga LED fényekkel és a tetején lévő terminál csatlakozásokkal, biztonsági monitorozásra használva.

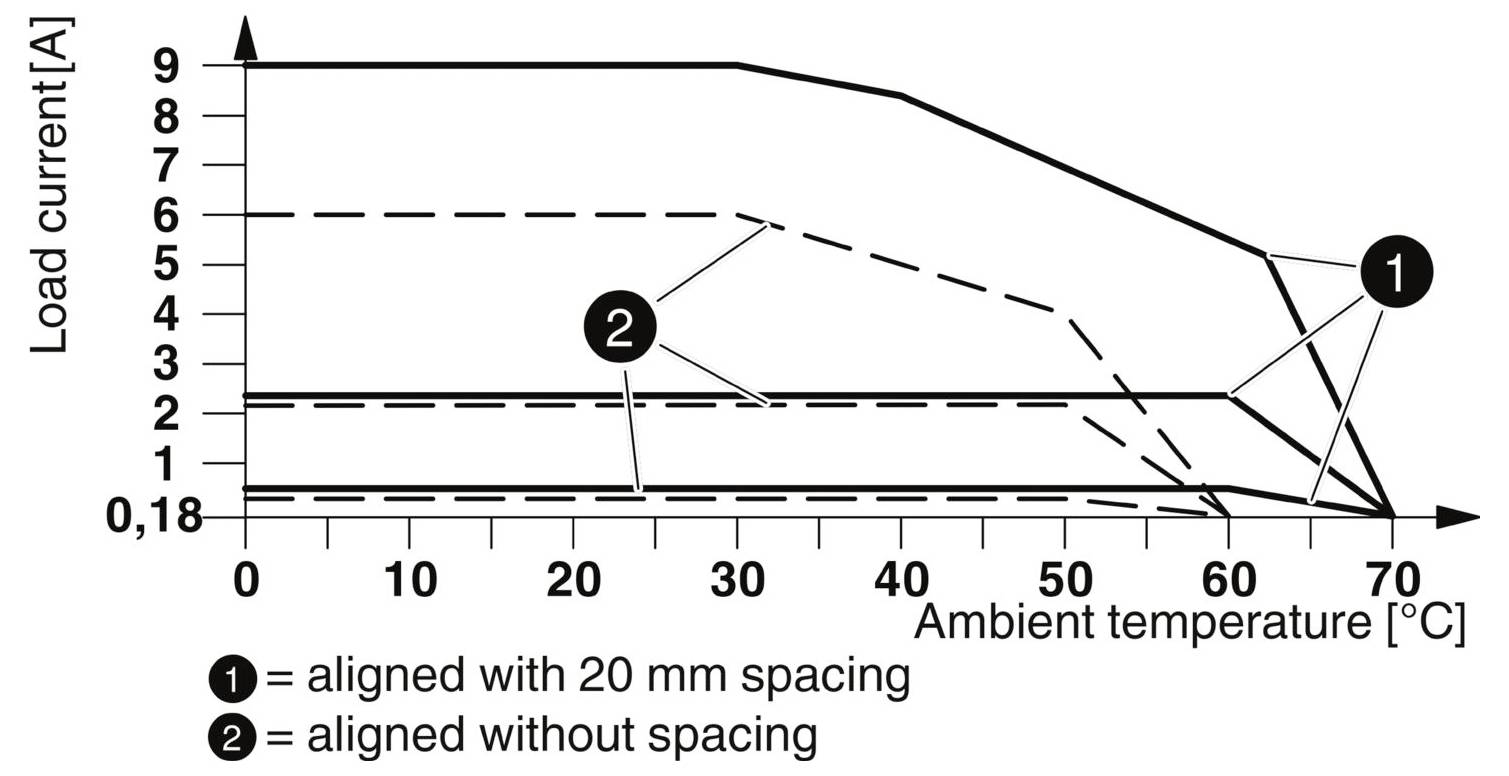

A terhelési áram amperben mért értékét az ambiente hőmérséklet Celsius-fokban szemléltető grafikon. Az 1. vonal magasabb áramot mutat 20 mm-es távolsággal, összehasonlítva a 2. vonallal, amely távolság nélküli.

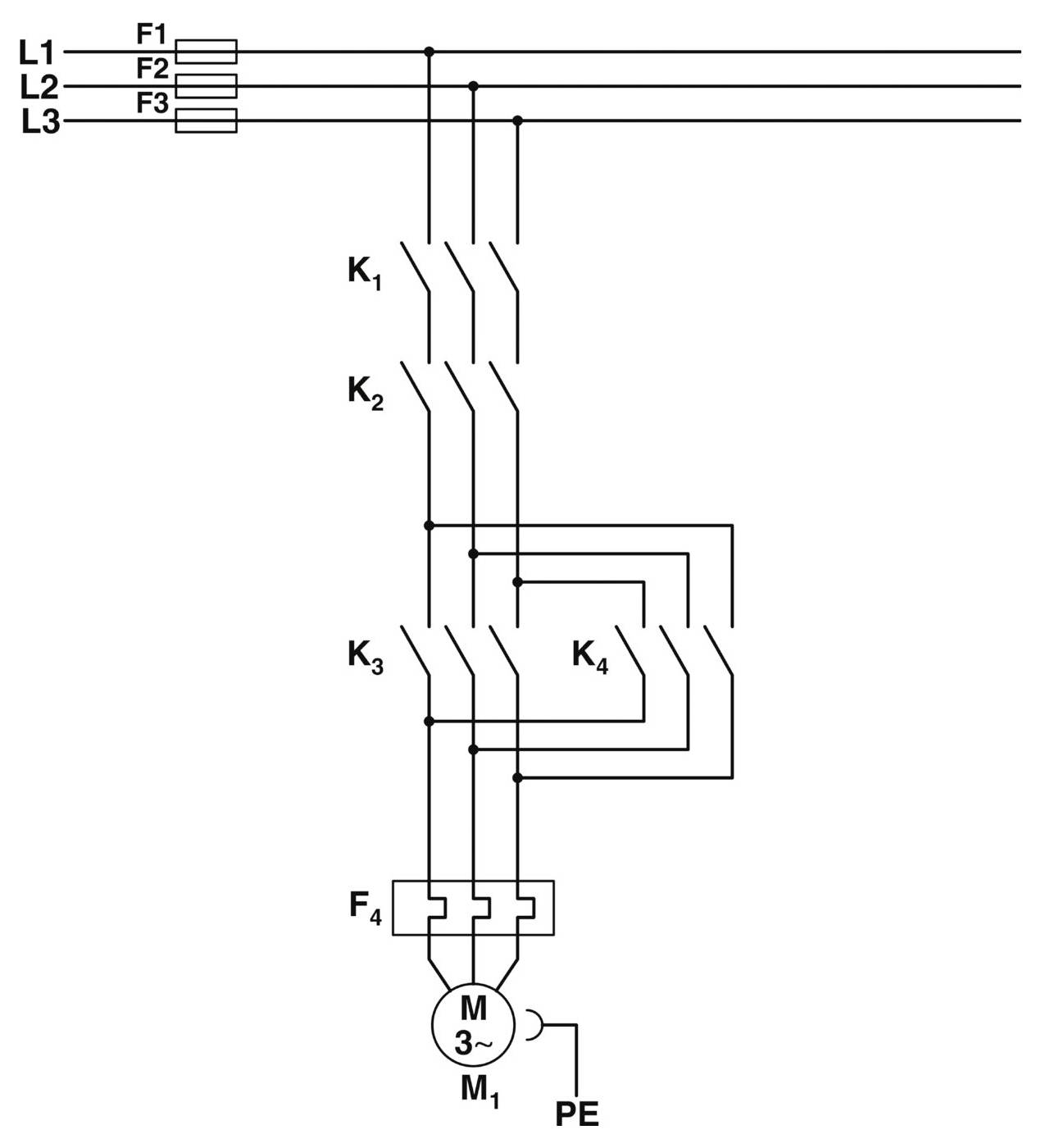

'Háromfázisú motor vezérlő áramköri diagram biztosítékokkal (F1-F3), kontaktorokkal (K1-K4), motorral (M) és védőfölddelési (PE) csatlakozásokkal.'

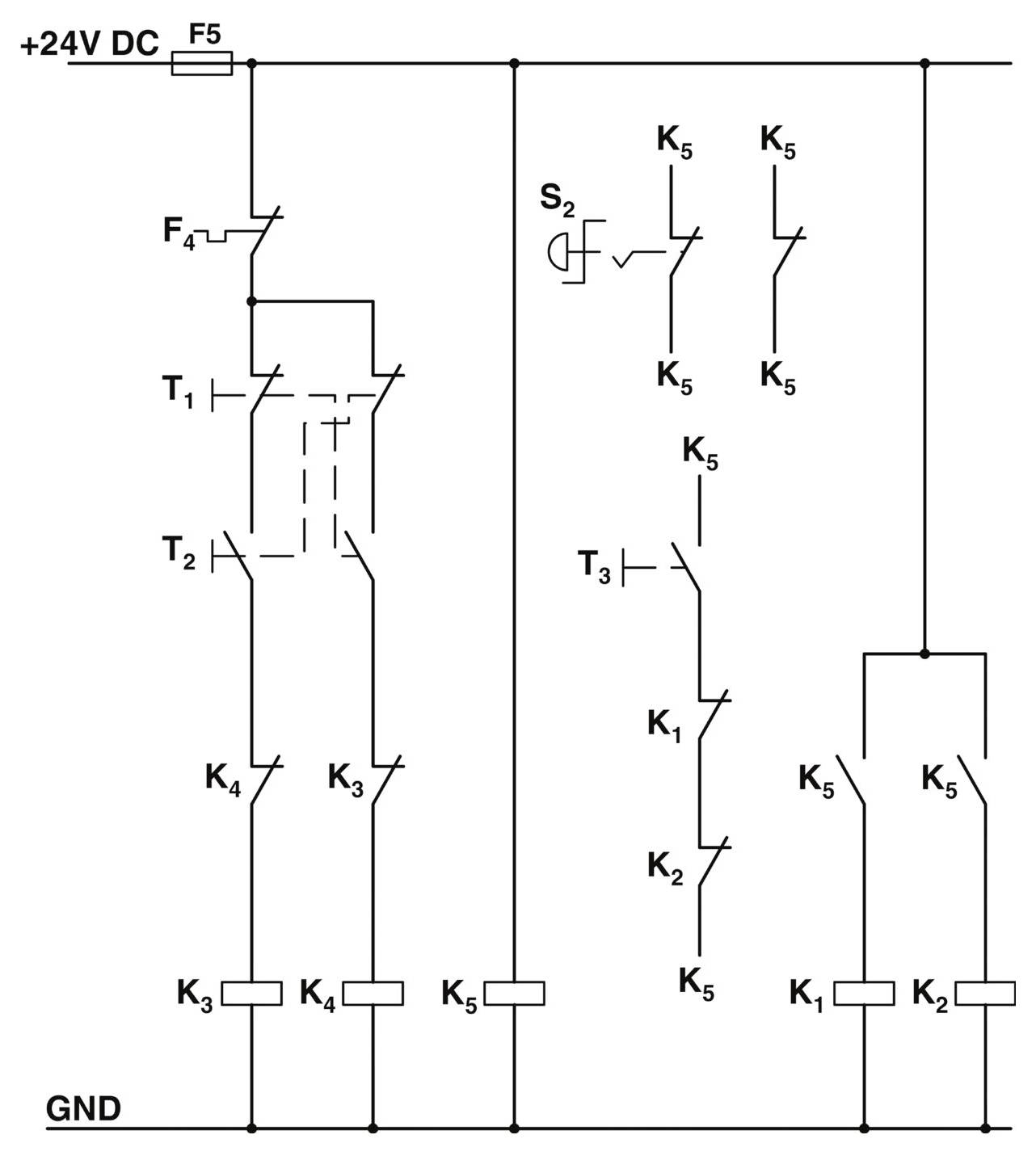

'24V DC áramkört ábrázoló sematikus rajz F4, F5, T1, T2, T3 alkatrészekkel, S2 kapcsolóval, K1-K5 relékkal és GND csatlakozással.'

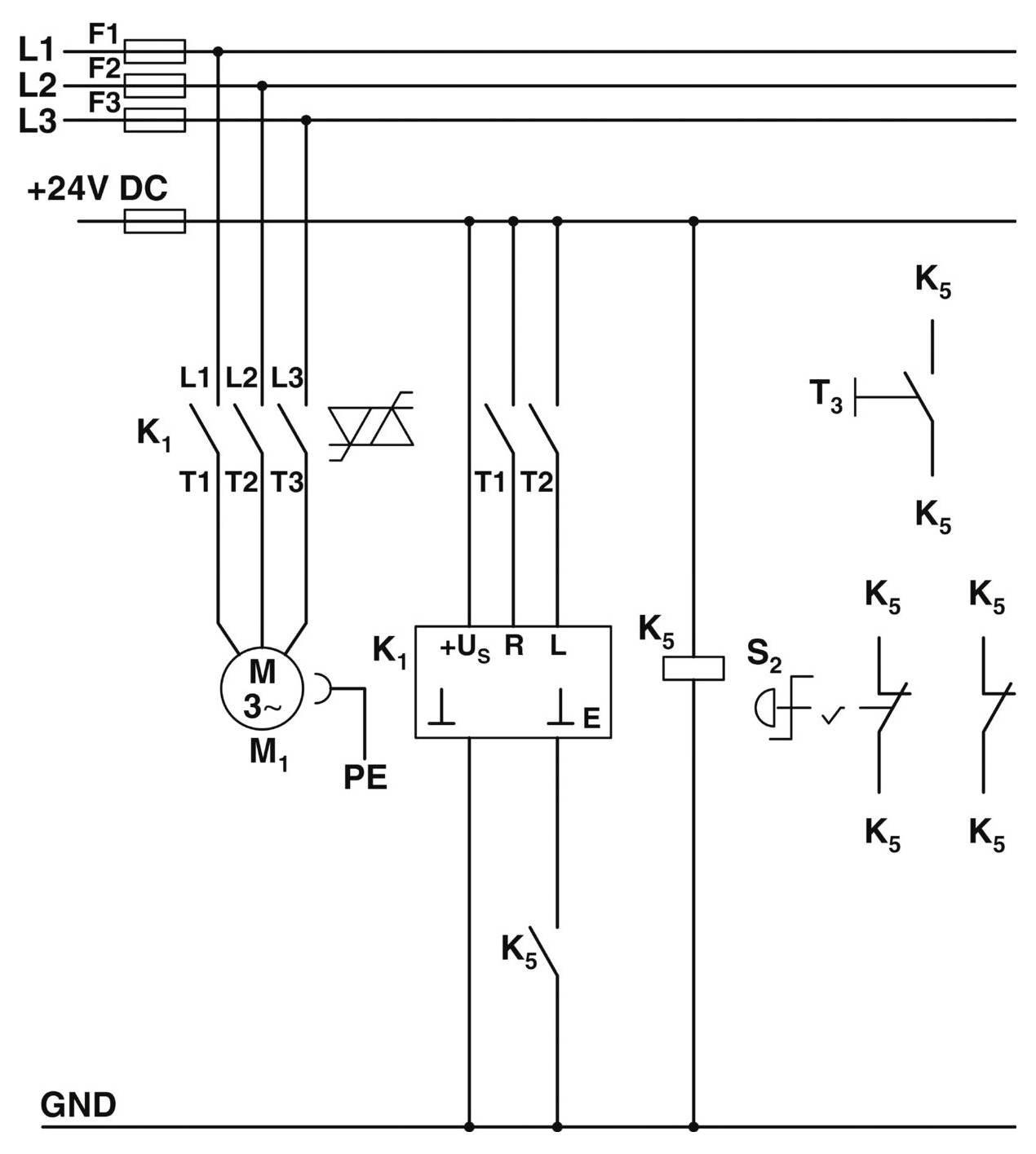

4 az 1-ben hibrid motorindító 2,4 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC-230AC/500AC-2-4

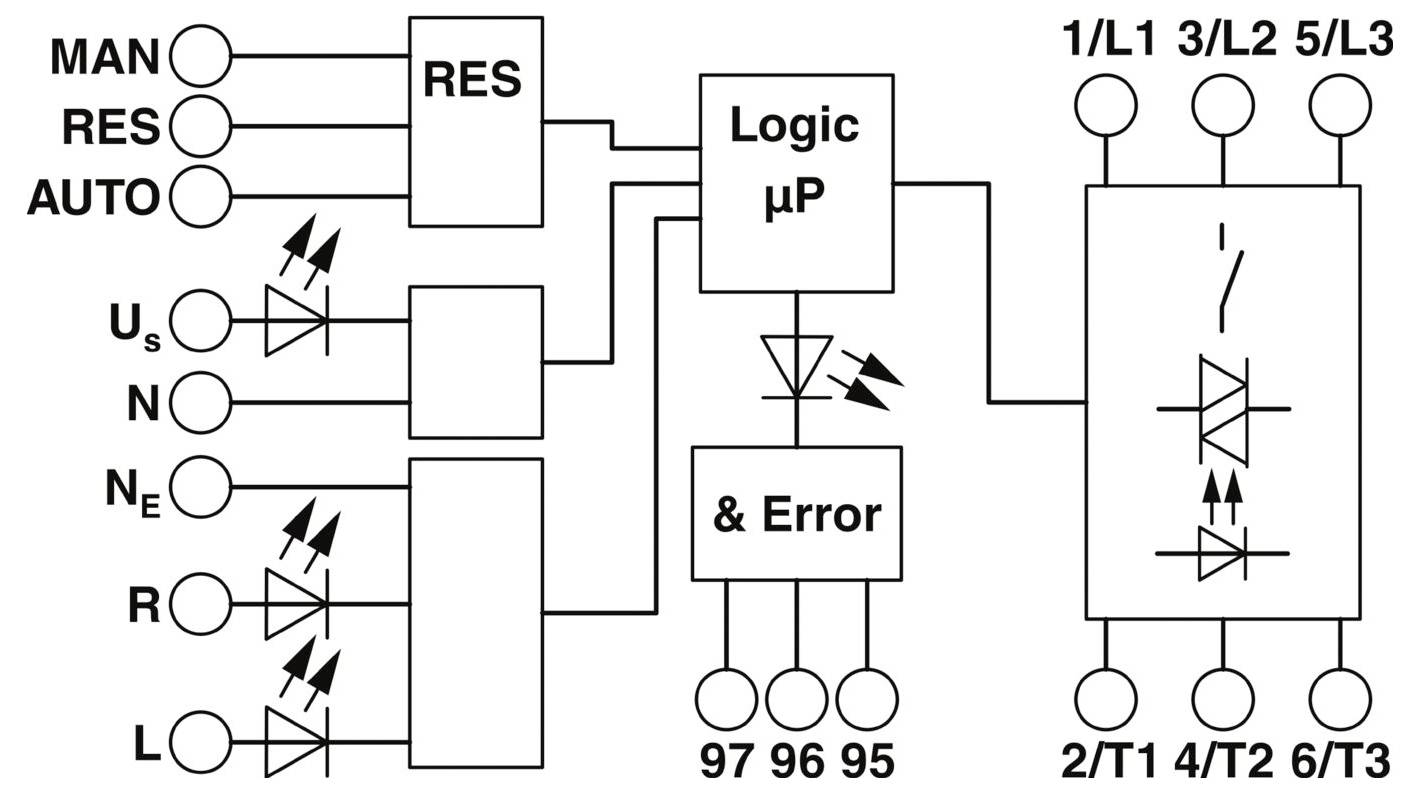

Logikai vezérlő áramkör diagramja kézi, visszaállítási, automata módokkal és LED kijelzőkkel. A címkék között szerepel a "Logic µP", "RES" és "Hiba".

1/6

Termék típus

Motorvédő

Névleges feszültség

230 V/AC

Terhelési áram

2.4 A

Csatlakozó

Csavaros kapocs

Gyártói szám

ELR H5-IES-SC-230AC/500AC-2

Adatlap (PDF)

Szállítás: 10. 2. P.

4 db

Szám

Összesen (77 945 Ft / Darab)

77 945 Ft

ÁFA nélkül

Már csak 4 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

4 az 1-ben hibrid motorindító

Jobbrafutás/balrafutás/motorvédelem/ VÉSZLEÁLLÍTÓ
4-féle védelmet helyettesít
Beállítható túlterheléskapcsolás

Műszaki adatok

Termék típus: Motorvédő

Gyártói szám: ELR H5-IES-SC-230AC/500AC-2

Névleges feszültség: 230 V/AC

Vezérlő feszültség (min.): 85 V/AC

Vezérlő feszültség (max.): 253 V/AC

Vezérlő feszültség tartomány: 85 - 253 V/AC

Kapcsolási feszültség (min.): 42 V/AC

Kapcsolási feszültség (max.): 550 V/AC

Tartós áram (max.): 2.4 A

Terhelési áram: 2.4 A

Alkalmas márka: Phoenix Contact

Alkalmas a következő sorozatokhoz: Phoenix Contact ELR H5 sorozat

Csatlakozó: Csavaros kapocs

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Szélesség: 99 mm

Magasság: 22.5 mm

Mélység: 114.5 mm

Méret: (Sz x Ma x Mé) 99 x 22.5 x 114.5 mm

Tartalom: 1 db

Kivitel: Hibrid-motorindító

Kapcsolási feszültség: 42 - 550 V/AC

Típus: ELR H5-IES-SC-230AC/500AC-2

Környezeti hőmérséklet: -25 - +70 °C

Terhelő áram: 2.4 A

Üzemi feszültség: 230 V/AC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 85-85 V

: 85-85 V

: IP20

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 507290 4 az 1-ben hibrid motorindító 2,4 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC-230AC/500AC-2

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507290 4 az 1-ben hibrid motorindító 2,4 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC-230AC/500AC-2

Leírás

A fordítófunkcióval és áramfigyeléssel rendelkező 3 fázisú hibrid motorindító négy funkciót egyesít magában: jobbrahajtás- és balrahajtás elleni védelem, motorvédő relé és VÉSZLEÁLLÍTÓ védelem a 3. kategóriáig. A belső reteszelőkapcsolás és a terheléshuzalozás minimumra csökkenti a huzalozási ráfordításokat.
