4 az 1-ben hibrid motorindító 9 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 vásárlása

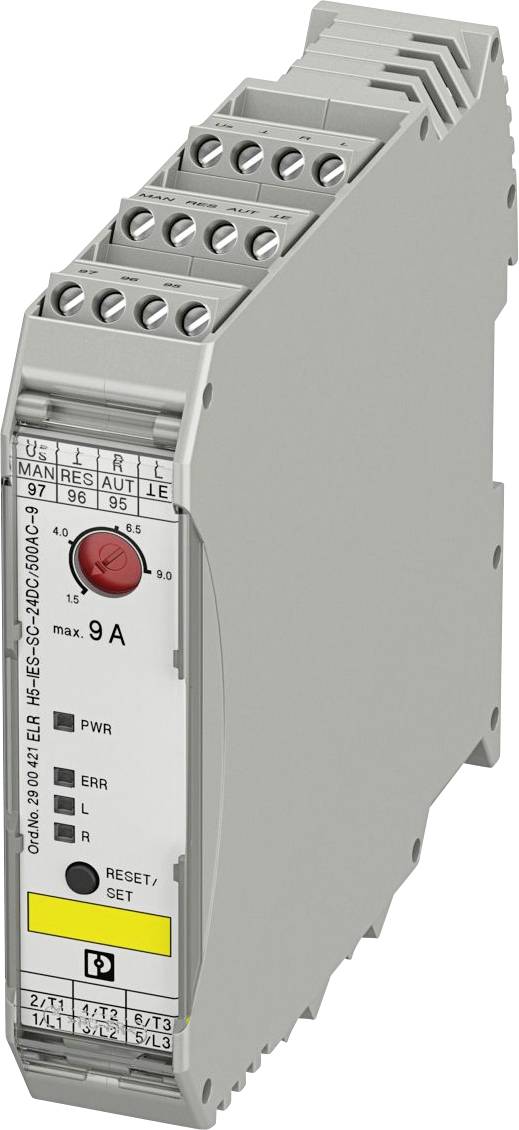

Egy vékony, szürke elektromágneses relé, amely címkézett kivezetésekkel rendelkezik a bekötéshez, piros tesztgombbal és sárga visszaállítógombbal az elülső panelen.

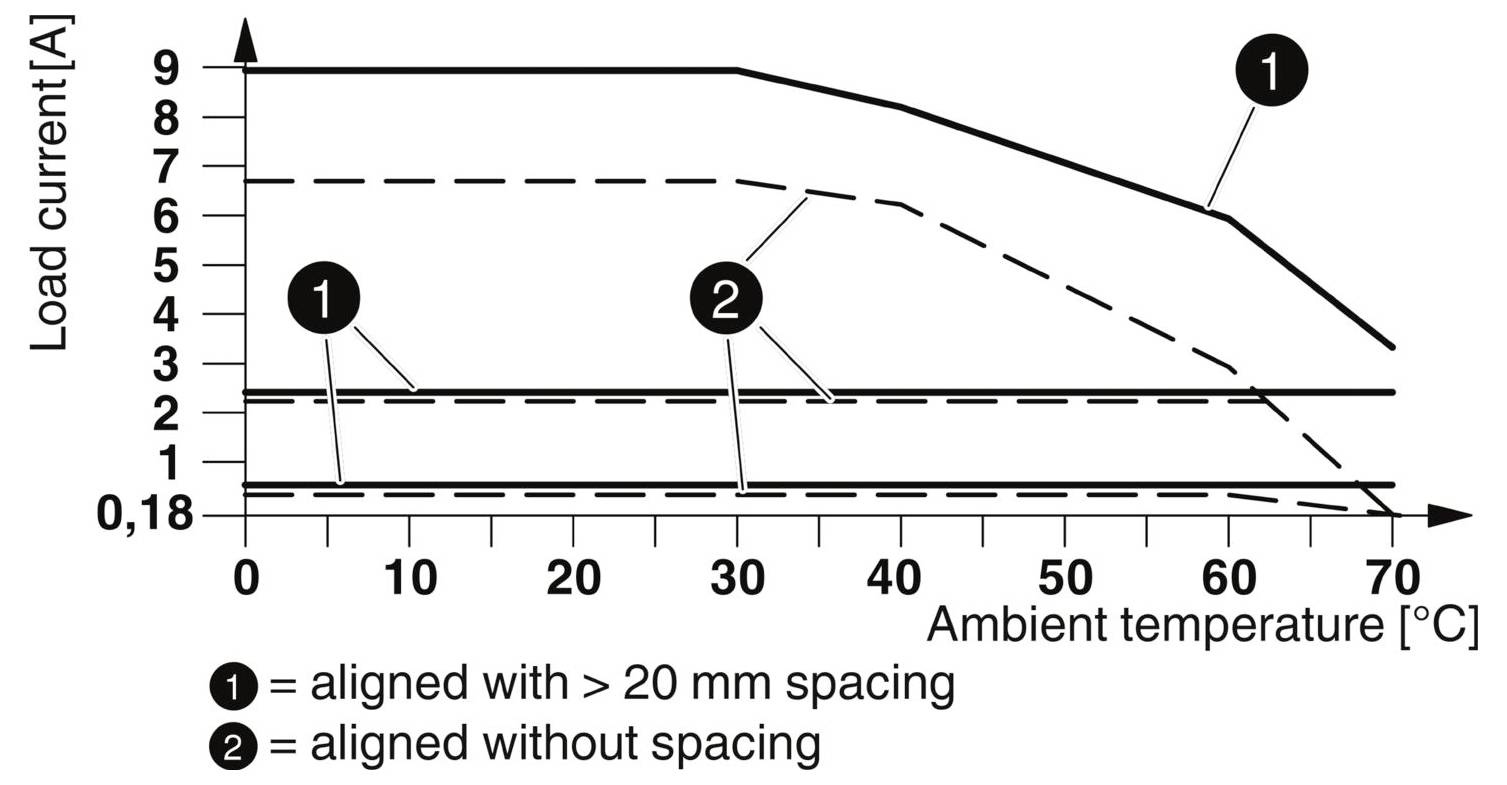

4 az 1-ben hibrid motorindító 9 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9-1

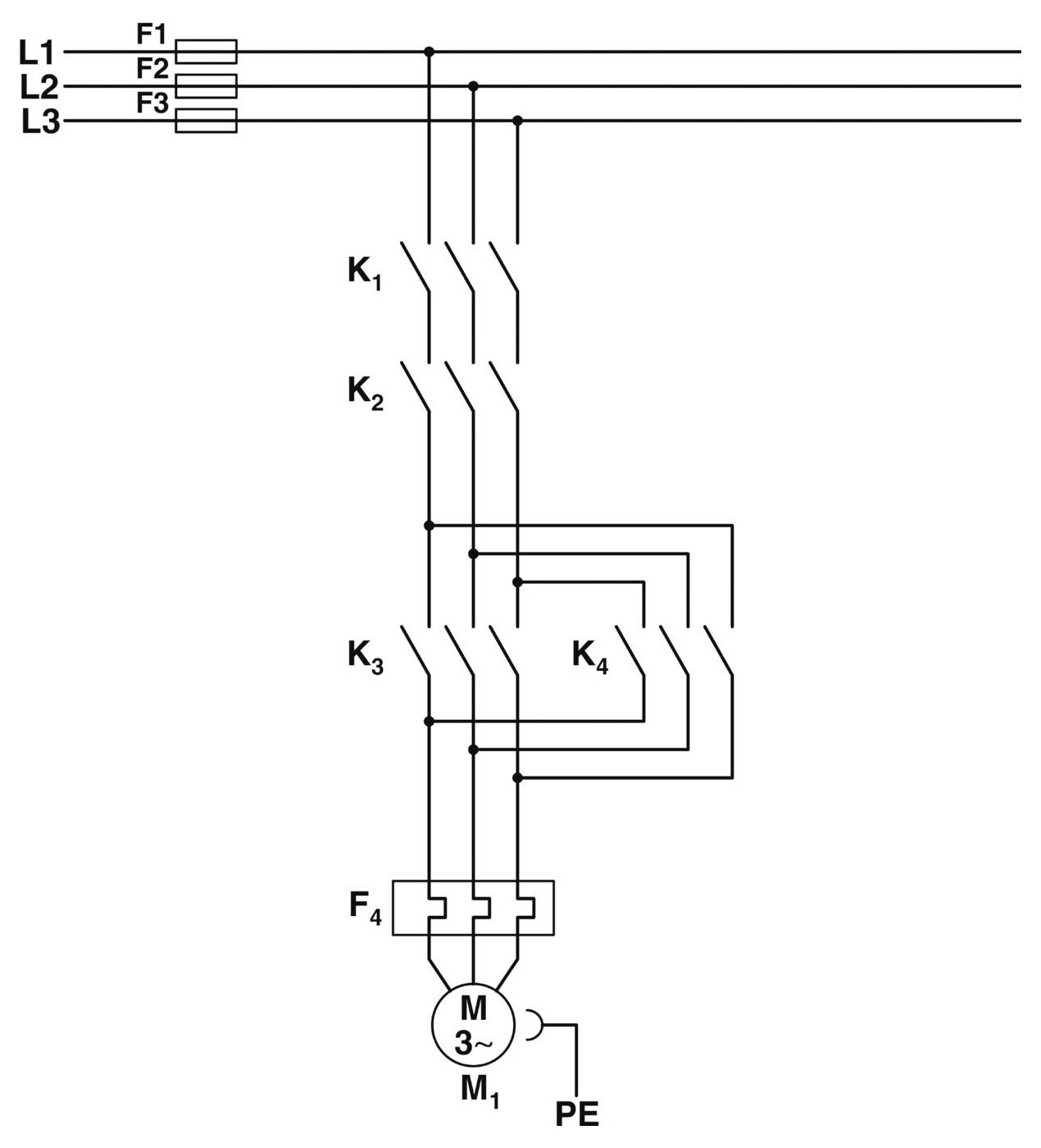

4 az 1-ben hibrid motorindító 9 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9-2

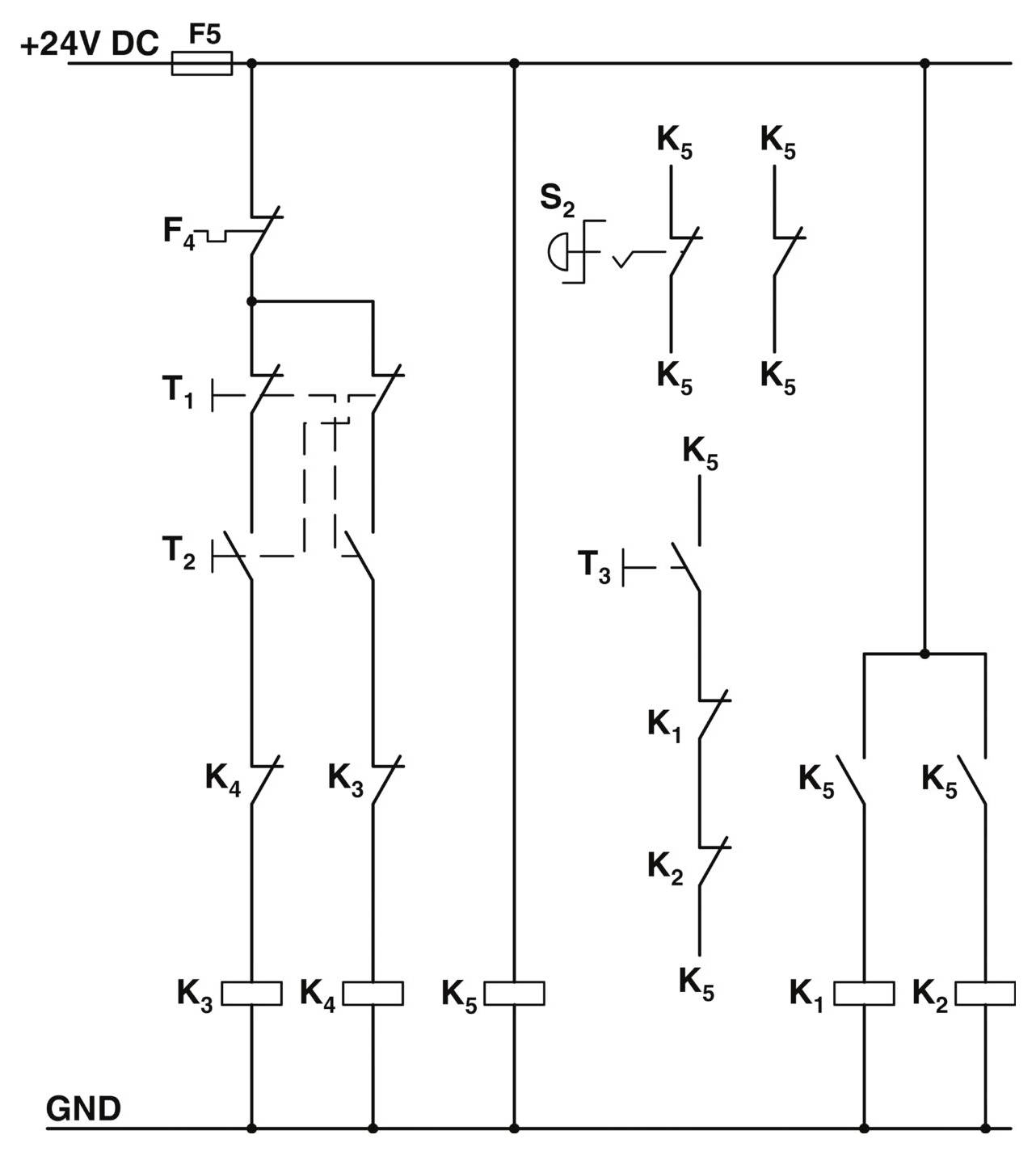

Elektromos áramkör diagramja relékkel, kapcsolókkal és 24V DC tápegységgel. Kulcsfontosságú alkatrészek: F4, F5, T1, T2, T3, S2, K1 és K5.

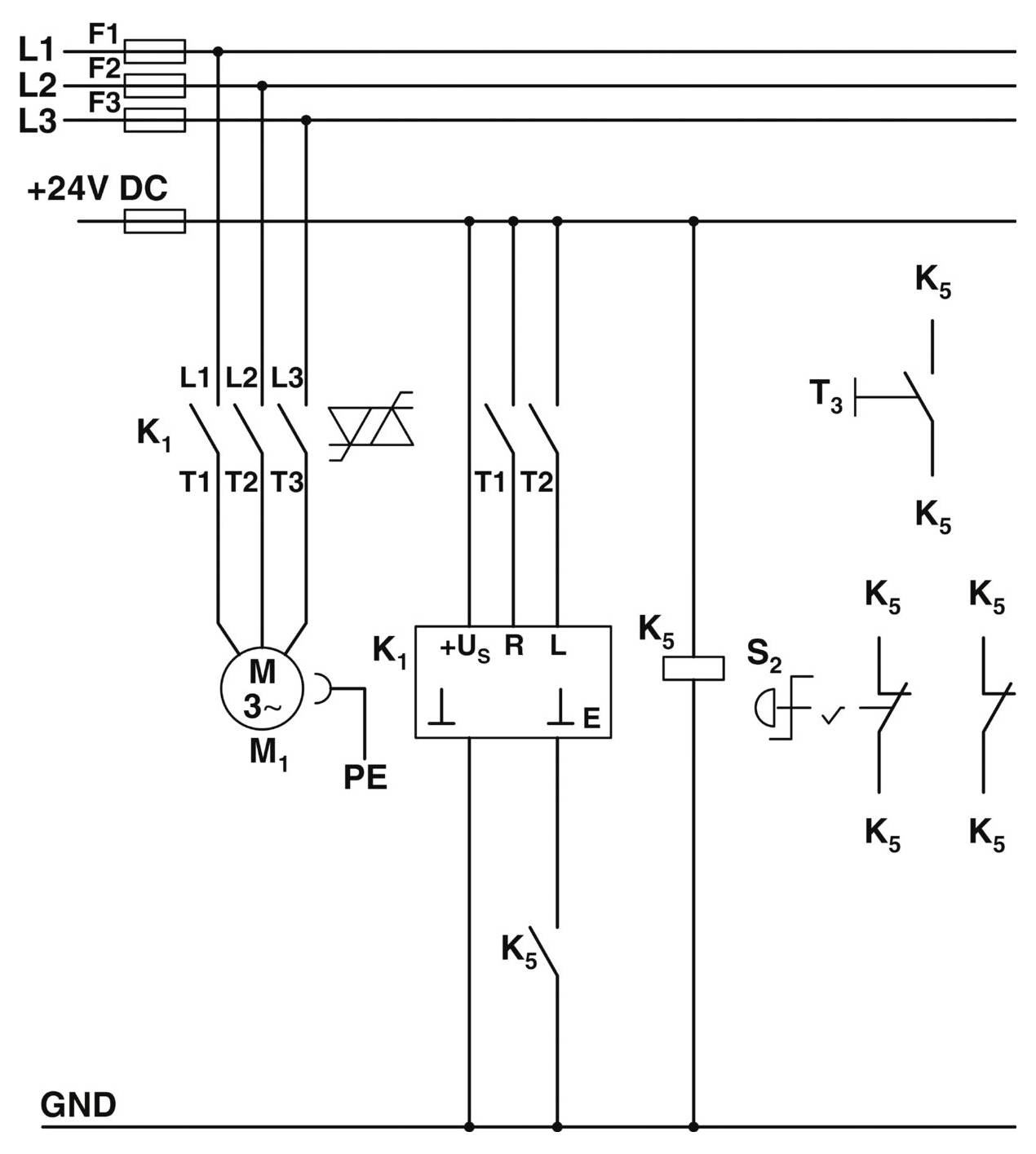

'Elektromos kapcsolási rajz, amely az alkatrészek közötti kapcsolatokat mutatja, beleértve az F1-F3 biztosítékokat, T1-T3 transzformátorokat, K1-K5 kapcsolókat és egy M motort.'

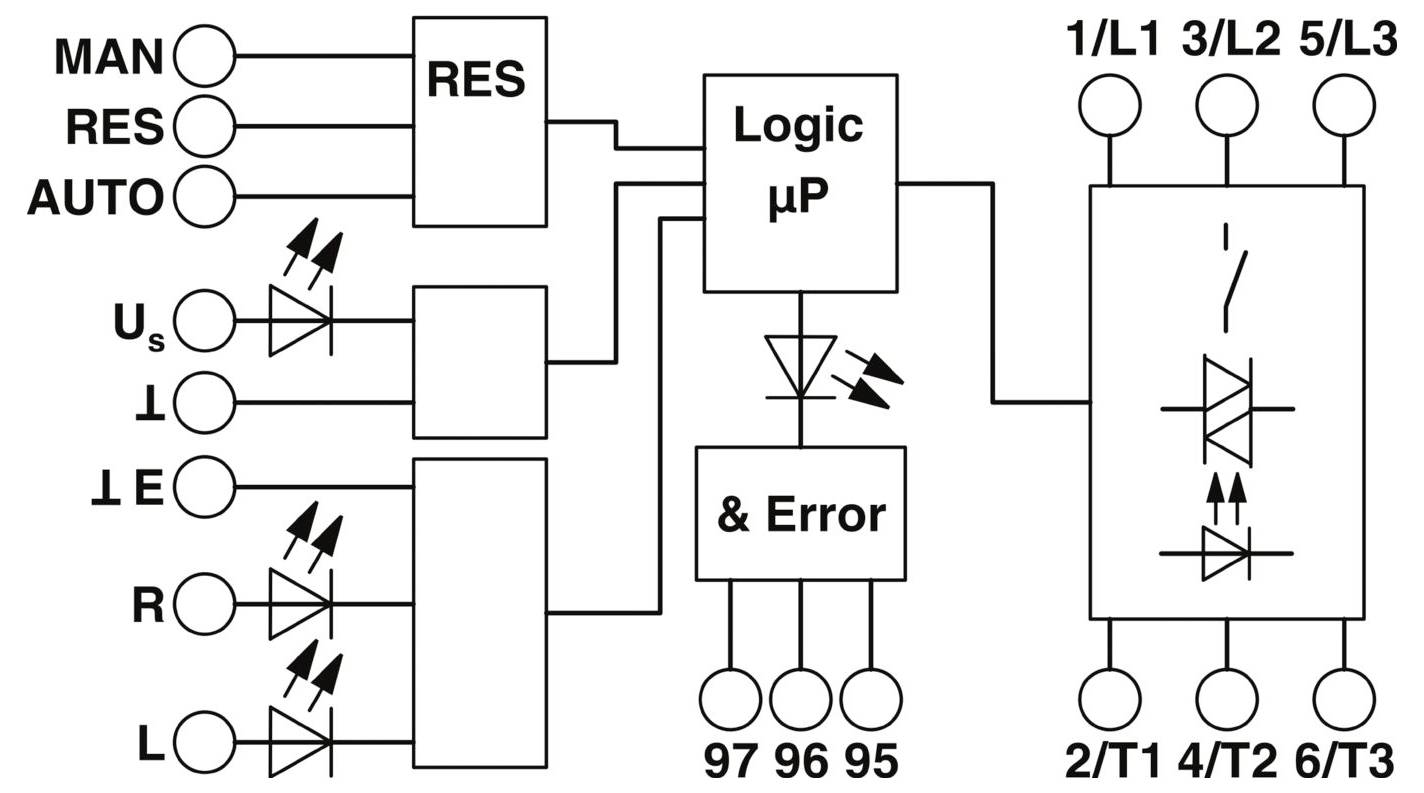

Elektromos kapcsolási rajz, amely a vezérlőrendszer áramlásait és kapcsolatait ábrázolja. A fő komponensek közé tartozik az RES, a Logic μP és a Hiba szakasz.

1/6

Termék típus

Motorvédő

Névleges feszültség

24 V/DC

Terhelési áram

9 A

Csatlakozó

Csavaros kapocs

Gyártói szám

ELR H5-IES-SC- 24DC/500AC-9

Adatlap (PDF)

Szállítás: 10. 2. P.

5 db

Szám

Összesen (52 748 Ft / Darab)

52 748 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

4 az 1-ben hibrid motorindító

Jobbrafutás/balrafutás/motorvédelem/ VÉSZLEÁLLÍTÓ
4-féle védelmet helyettesít
Beállítható túlterheléskapcsolás

Műszaki adatok

Termék típus: Motorvédő

Gyártói szám: ELR H5-IES-SC- 24DC/500AC-9

Névleges feszültség: 24 V/DC

Vezérlő feszültség (min.): 19.2 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 19.2 - 30 V/DC

Kapcsolási feszültség (min.): 42 V/AC

Kapcsolási feszültség (max.): 550 V/AC

Tartós áram (max.): 9 A

Terhelési áram: 9 A

Alkalmas márka: Phoenix Contact

Alkalmas a következő sorozatokhoz: Phoenix Contact ELR H5 sorozat

Csatlakozó: Csavaros kapocs

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Szélesség: 99 mm

Magasság: 22.5 mm

Mélység: 114.5 mm

Méret: (Sz x Ma x Mé) 99 x 22.5 x 114.5 mm

Tartalom: 1 db

Kivitel: Hibrid-motorindító

Kapcsolási feszültség: 42 - 550 V/AC

Típus: ELR H5-IES-SC- 24DC/500AC-9

Környezeti hőmérséklet: -25 - +70 °C

Terhelő áram: 9 A

Üzemi feszültség: 24 V/DC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 507291 4 az 1-ben hibrid motorindító 9 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507291 4 az 1-ben hibrid motorindító 9 A, 42-550 V/AC, Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9

Leírás

A fordítófunkcióval és áramfigyeléssel rendelkező 3 fázisú hibrid motorindító négy funkciót egyesít magában: jobbrahajtás- és balrahajtás elleni védelem, motorvédő relé és VÉSZLEÁLLÍTÓ védelem a 3. kategóriáig. A belső reteszelőkapcsolás és a terheléshuzalozás minimumra csökkenti a huzalozási ráfordításokat.
