Name: A készülék csatlakozójának hátsó fala 1409206 PRC 5-FT25-MC Fekete Phoenix Contact Tartalom: 50 db
Brand: Phoenix Contact
SKU: 2209166
Availability: BackOrder

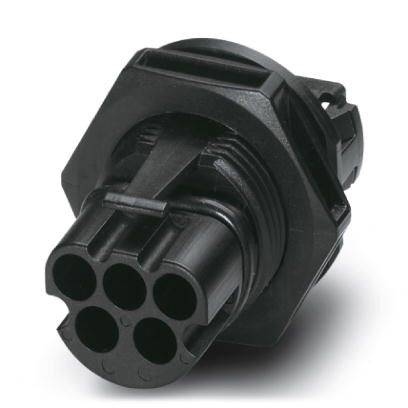

Egy fekete, kerek, öt lyukú műanyag csatlakozó, amelyet elektronikai vagy elektromos eszközök szerkezetében használnak.

Két fekete elosztó, mindegyik hat kerek csatlakozónyílással; egymás mellett fekszenek egy világos felületen.

Műszaki rajz egy alkatrészről méretekkel: átmérő 25,5 ±0,2 mm, szélesség 11 ±0,2 mm, magasság 6 mm, anyagvastagság 16,4 ±0,2 mm.

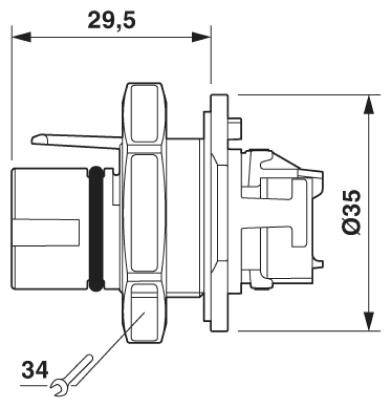

Műszaki rajz egy hengeres alkatrészről méretekkel: hosszúság 29,5 mm, átmérő 35 mm, csavar 34 mm. Bal oldalon részletrajz.

Elektromos járművek típus-2 csatlakozójának vázlata, amely bemutatja a hét érintkezőt az áramátvitelhez és az adatkommunikációhoz.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

213 készlet

Szám (csomagméret 50 db)

készlet

Összesen (198 990 Ft / Darab)

198 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Érintkező hordozó anyaga: PPE
Tömítés anyaga: EPDM
O-gyűrű anyag: szilikon
Anyagcsavarkötés: PPE
Csupaszolási hossz: 12 mm
Zárás típusa: reteszelés
Párzási ciklusok: 50
Párosodási erő: 40 N ± 10 N
Meghúzási nyomaték: 2,5 Nm ± 0,1 Nm (meghúzási nyomaték anyája)
A hüvely lecsupaszolási hossza: 12 mm
Egyetlen huzal hossza: 12 mm
Csavarkulcs méretű csavarkulcs: 32 mm

Gyártói szám: PRC 5-FT25-MC

Termék típus: Kerek összekötő

Össz pólusszám: 5

: IP66
IP68
IP69K
IP65

Csatlakozó: Krimpelős

Névleges feszültség: 690 V/AC

Gyártói szín: Fekete

Mérési feszültség: 690 V

Mérési áram: 35 A

Ház anyaga: PPE

Gyártói szám: 1409206

Tartalom: 50 db

Pólusszám: 5

Szélesség: 35 mm

Magasság: 46.6 mm

Hossz: 35 mm

Kivitel: Stift

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209166 A készülék csatlakozójának hátsó fala 1409206 PRC 5-FT25-MC Fekete Phoenix Contact Tartalom: 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209166 A készülék csatlakozójának hátsó fala 1409206 PRC 5-FT25-MC Fekete Phoenix Contact Tartalom: 50 db

Leírás

Kerek dugaszoló csatlakozó (eszközoldalon), eszközdugasz csatlakozó hátulja, anyagház: PPE, szín: fekete, pozíciók száma: 5, névleges feszültség: 690 V AC, névleges áram: 35 A, csatlakozási módszer: krimpelt csatlakozás, érintkező típusa: tű

Ez a szöveg gépi fordítással készült.
