Name: A készülék csatlakozójának hátsó fala 1409211 PRC 5-FT25-MC2,5-150 Fekete, Kék, Szürke, Barna, Zöld, Sárga Phoenix Conta
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

Egy fekete, kerek, többpólusú csatlakozó öt csatlakozóhellyel, színkódolt kábeleket tartalmazó kábel-nyalábbal összekötve.

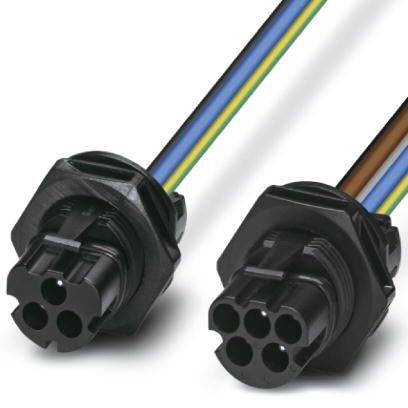

Két fekete, kerek csatlakozódugó színes kábelekkel. Baloldalon sárga-zöld-kék, jobboldalon barna-fekete-kék kábelek láthatók.

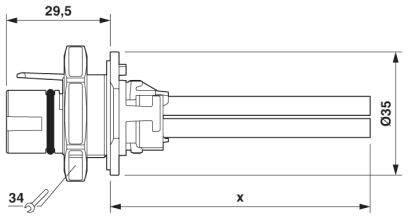

Műszaki rajz egy mechanikai alkatrészről méretekkel: hosszúság 29,5 és átmérő 35. Részletrajz 34-es jelöléssel.

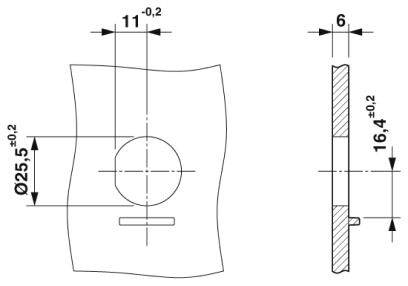

Műszaki rajz egy alkatrészről pontos méretekkel: átmérő 25,5 ±0,2 mm, magasság 16,4 ±0,2 mm, távolságok 11 ±0,2 mm és 6 mm.

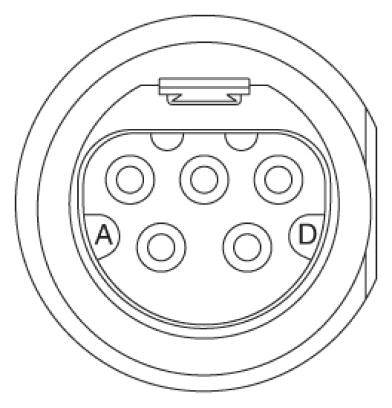

Egy elektromos jármű töltőcsatlakozójának vázlata öt kerek érintkezővel és két téglalap alakú pólussal, 'A' és 'D' felirattal.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (55 990 Ft / Darab)

55 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Érintkező hordozó anyaga: PPE
Tömítés anyaga: EPDM
O-gyűrű anyag: szilikon
Anyagcsavarkötés: PPE
Zárás típusa: reteszelés
Dugaszolási ciklus: 100
Húzóerő: 175 N ± 50 N
Párosodási erő: 40 N ± 10 N
Meghúzási nyomaték: 2,5 Nm ± 0,1 Nm (meghúzási nyomaték anyája)
Csavarkulcs méretű csavarkulcs: 32 mm
A huzal átmérője szigeteléssel együtt: 3,65 mm ± 0,15 mm

Gyártói szám: PRC 5-FT25-MC2,5-150

Termék típus: Kerek összekötő

Össz pólusszám: 5

: IP66
IP68
IP69K
IP65

Csatlakozó: Krimpelős

Névleges feszültség: 690 V/AC

Gyártói szín: Fekete
Kék
Szürke
Barna
Zöld
Sárga

Csatlakozó keresztmetszet: 2,5 mm²

Mérési feszültség: 690 V

Mérési áram: 24 A

Ház anyaga: PPE

Gyártói szám: 1409211

Tartalom: 10 db

Érintkezőanyag: Cu-ötvözet, aranyozott

Pólusszám: 5

Szélesség: 35 mm

Magasság: 35 mm

Hossz: 29.5 mm

Kivitel: Stift

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209169 A készülék csatlakozójának hátsó fala 1409211 PRC 5-FT25-MC2,5-150 Fekete, Kék, Szürke, Barna, Zöld, Sárga Phoenix Conta

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209169 A készülék csatlakozójának hátsó fala 1409211 PRC 5-FT25-MC2,5-150 Fekete, Kék, Szürke, Barna, Zöld, Sárga Phoenix Conta

Leírás

Kerek dugaszoló csatlakozó (eszközoldalon), eszközdugasz csatlakozó hátulja, anyagház: PPE, szín: fekete, pólusszám: 5, huzalkeresztmetszet: 2,5 mm², névleges feszültség: 690 V AC, névleges áramerősség: 24 A, csatlakozási típus: krimpelt csatlakozás, érintkező típusa: csap, kábelhossz : 150

Ez a szöveg gépi fordítással készült.
