Name: A készülék csatlakozójának hátsó fala 1409219 PRC 3-FT25-MC2,5-150 Fekete, Kék, Zöld, Sárga Phoenix Contact Tartalom: 10
Brand: Phoenix Contact
SKU: 2209172
Availability: SoldOut

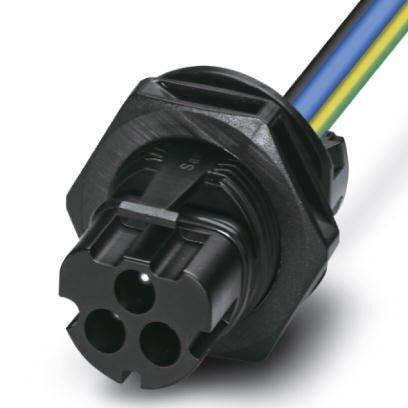

Fekete hárompólusú csatlakozó csatlakoztatott színes kábelekkel: kék, sárga-zöld és fekete.

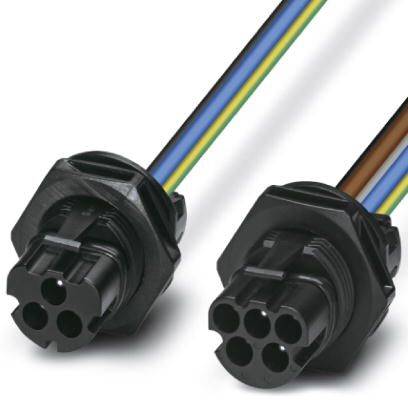

Két fekete, hatpólusú csatlakozó kábellel, baloldalt sárga-zöld-kék, jobboldalt barna-kék-zöld.

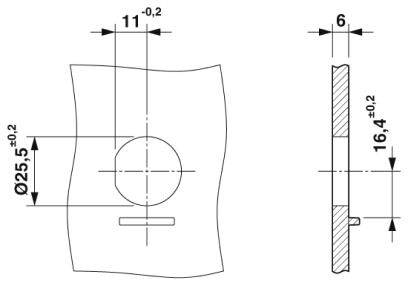

Műszaki rajz egy fémlemezről furattal: 25,5 mm átmérő, 11 mm távolság a szélétől, 6 mm vastagság, 16,4 mm magasság.

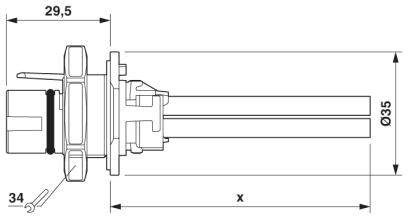

Műszaki rajz egy alkatrészről méretekkel: hosszúság 29,5 mm, átmérő 35 mm. Oldalnézetet mutat részletekkel.

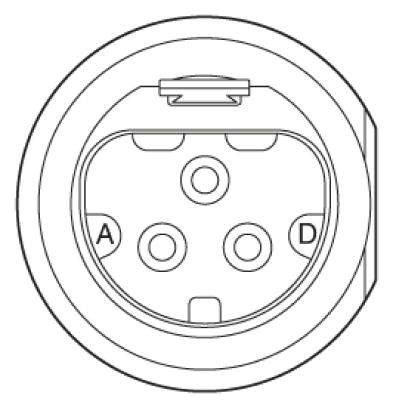

Elektromos jármű töltőcsatlakozójának négy érintkezős vázlata; tájékozódási pontként 'A' és 'D' felirattal ellátva.

1/5

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (42 990 Ft / Darab)

42 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Érintkező hordozó anyaga: PPE
Tömítés anyaga: EPDM
O-gyűrű anyag: szilikon
Anyagcsavarkötés: PPE
Zárás típusa: reteszelés
Dugaszolási ciklus: 100
Húzóerő: 150 N ± 50 N
Párosodási erő: 30 N ± 10 N
Meghúzási nyomaték: 2,5 Nm ± 0,1 Nm (meghúzási nyomaték anyája)
Csavarkulcs méretű csavarkulcs: 32 mm
A huzal átmérője szigeteléssel együtt: 3,65 mm ± 0,15 mm

Gyártói szám: PRC 3-FT25-MC2,5-150

Termék típus: Kerek összekötő

Össz pólusszám: 3

: IP66
IP68
IP69K
IP65

Csatlakozó: Krimpelős

Névleges feszültség: 690 V/AC

Gyártói szín: Fekete
Kék
Zöld
Sárga

Csatlakozó keresztmetszet: 2,5 mm²

Mérési feszültség: 690 V

Mérési áram: 24 A

Ház anyaga: PPE

Gyártói szám: 1409219

Tartalom: 10 db

Érintkezőanyag: Cu-ötvözet, aranyozott

Pólusszám: 3

Szélesség: 35 mm

Magasság: 35 mm

Hossz: 29.5 mm

Kivitel: Stift

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209172 A készülék csatlakozójának hátsó fala 1409219 PRC 3-FT25-MC2,5-150 Fekete, Kék, Zöld, Sárga Phoenix Contact Tartalom: 10

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209172 A készülék csatlakozójának hátsó fala 1409219 PRC 3-FT25-MC2,5-150 Fekete, Kék, Zöld, Sárga Phoenix Contact Tartalom: 10

Leírás

Kerek dugaszoló csatlakozó (eszközoldalon), eszközdugasz csatlakozó hátulja, anyagház: PPE, szín: fekete, pozíciók száma: 3, huzalkeresztmetszet: 2,5 mm², névleges feszültség: 690 V AC, névleges áram: 24 A, csatlakozási típus: krimpelt csatlakozás, érintkező típusa: csap, kábelhossz : 150

Ez a szöveg gépi fordítással készült.
