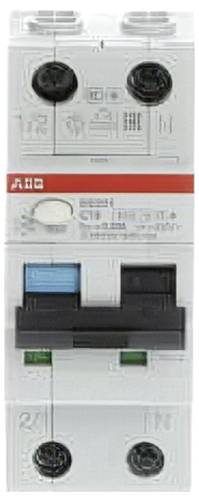

ABB 2CSR255180R1164 FI védőkapcsoló 16 A 0.03 A 240 V
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
FI védőkapcsoló
Pólusszám
2
Kioldási karakterisztika
C
Bemérési differenciál áram
0.03 A
Névleges áramerősség, kerekítve
16 A
4 db
Szám
Összesen (22 039 Ft / Darab)
22 039 Ft
ÁFA nélkül
Már csak 4 db érhető el
Műszaki adatok
- Termék típus
FI védőkapcsoló
- Pólusszám
2
- Kioldási karakterisztika
C
- Bemérési differenciál áram
0.03 A
- Gyártói szín
Fehér
- Méret
(H x Sz x Ma) 69 x 35 x 85 mm
- Tartalom
1 db
- Névleges áram
16 A
- Névleges áramerősség, kerekítve
16 A
- Kikapcsolás
6 kA
- Üzemi feszültség
230 V
- Névleges feszültség
240 V
- Szélesség
35 mm
- Magasság
85 mm
- Hossz
69 mm
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3789672 ABB 2CSR255180R1164 FI védőkapcsoló 16 A 0.03 A 240 V
Leírás
A maradékáram-védőkapcsolók (RCBO-k) védelmet nyújtanak személyi sérülések és anyagi károk ellen, valamint elektromos lánggal gyújtott tüzek ellen a DIN VDE 0100-410 és a DIN VDE 0100-530 szabványoknak megfelelően. Védelmet biztosítanak az egyfázisú áramkörök túlterhelés és rövidzárlati áramok ellen, valamint védelmet nyújtanak a szinuszos váltakozó áramok és a pulzáló áramok ellen, a föld felé legfeljebb 6 mA-es sima egyenáramú hibaáram-komponenssel. Valamint hibavédelemmel (közvetett érintés elleni védelem), kiegészítő védelemmel (I?n = 30 mA esetén) és tűzvédelemmel (I?n = 300 mA esetén) rendelkezik. Megfelelnek az IEC/EN 61009-1 (VDE 0664-20) és az IEC/EN 61009-2-1 (VDE 0664-21) termékszabványoknak. Alkalmazási területei közé tartozik a háztartási, kereskedelmi és ipari felhasználás. A széleskörű tartozékválaszték mindent tartalmaz, amire a telepítési feladatokhoz szüksége lehet. Számos jóváhagyás teszi a DS201-et világszerte alkalmassá a használatra. Névleges megszakítóképesség az IEC/EN 61009 szabvány szerint Icn = 6 kA. A DS201 A típusú RCBO egy 1 pólusú védett (LS), 2 pólusú kapcsolóüzemű.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Hibaáram típusa: A típus
- A tesztberendezés üzemi feszültsége (Ut): (minimum) 170 V, (maximum) 264 V
- Szigetelési tesztfeszültség: 2 kV
- Névleges rövidzárlati megszakítóképesség (Icu): 10 kA
- Névleges megszakítóképesség (IAm): EN 61009-1 6000 A, IEC 61009-1 6000 A
- Névleges megszakítóképesség Im, névleges zárlati megszakítóképesség IΔm (Ics): 7,5 kA
- Teljesítményfelvétel: Bármely
- Kapcsoló helyzetjelző: Piros BE / Zöld KI
- Energiahatékonysági osztály: 3
- Elektromos élettartam: 10 000 ciklus
- Mechanikai tartósság: 20 000 ciklus
- Védett pólusok száma: 1
- Pólusok száma: 1P+N
- Modultávolságok száma DIN sínenként: 2
- Hibajelző: kék jelölés a sebességváltó karon
- FI időkésleltetés: azonnali
- A nullvezető helyzete: Jobbra
- Meghúzó forgatónyomaték: 2.8 N
- m
- Tartozék típusa: Segédérintkező, jelző-/segédérintkező, alsó szerelésű segédérintkező, munkaáramú kioldó, feszültségcsökkenési kioldó, motor-/távoli hajtás
- Ház típusa: Szigetelőanyag I - II csoport, RAL 7035
- Csavaros csatlakozótípus: zavarálló, kétirányú hengeres emelőcsatlakozás
- Váltókar anyaga: II. szigetelési csoport, fekete, plombálható
- Tartozékok csatlakoztathatók: Igen
- Csatlakozási lehetőség:
- Fázissín 10 ... 10 mm²
- többszálú 0,75 ... 25 mm²
- Rugalmas, 0,75 mm²-es érvéghüvellyel ... 16 mm²
- rugalmas 0,75 ... 16 mm²
- Tervezési keresztmetszet: (1 - merev) 0,75 … 25 mm², (4 - sodrott) 0,75 … 16 mm²
- Csupaszolási hossz: 12 mm
- Csatlakozás típusa: Csavaros csatlakozó
- Vezérlőpanel kialakítása: Kapcsoló
