Name: Anybus AB7696 Csatlakozó átalakító Gateway, Profibus, EtherCat 24 V DC/AC 1 db
Brand: Anybus
SKU: 2813553
Availability: BackOrder

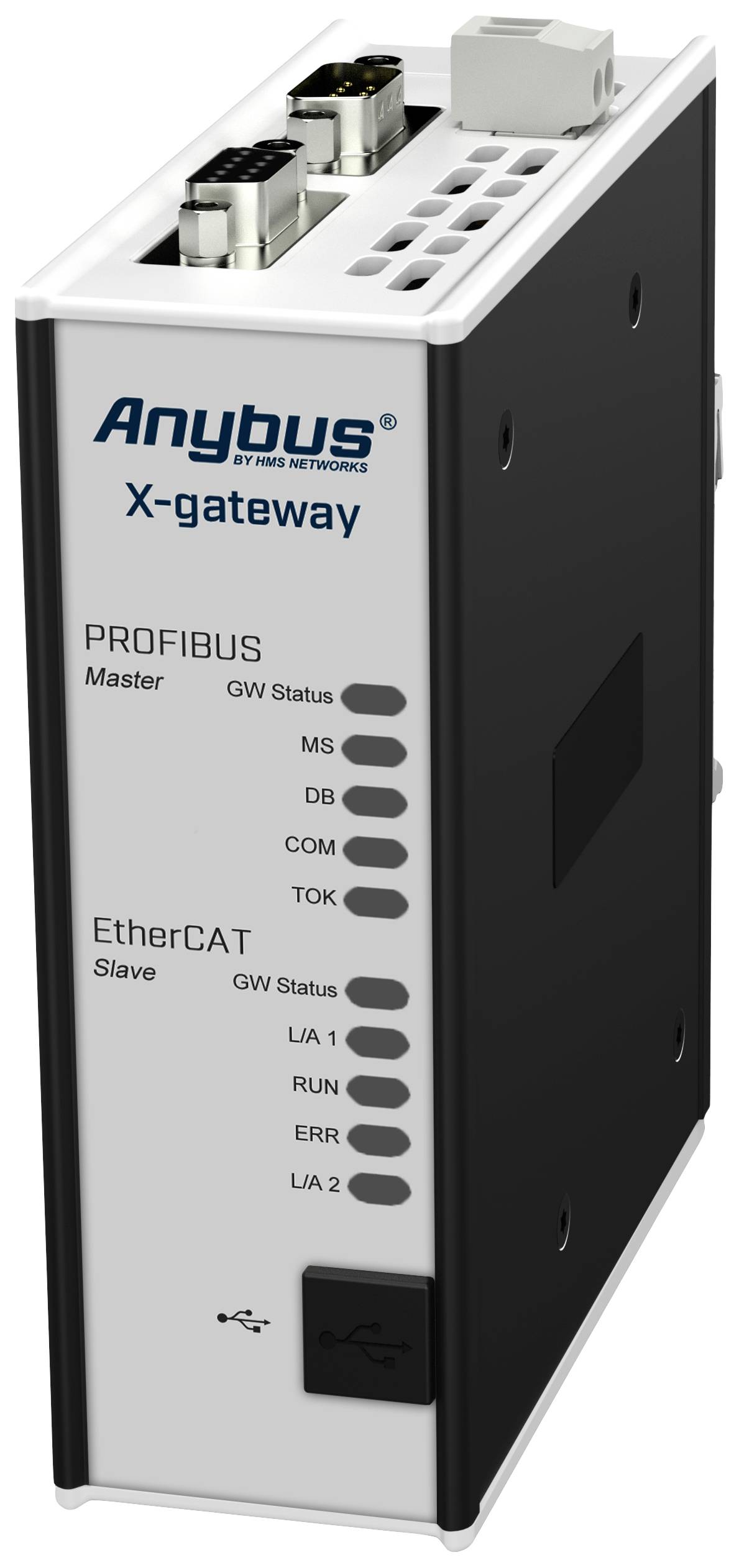

Az 'Anybus X-gateway' kommunikációs modul a PROFIBUS Master és az EtherCAT Slave közötti kapcsolatot mutatja állapotjelző LED-kijelzőkkel.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Hamarosan elérhető

Szám

Összesen (484 990 Ft / Darab)

484 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Anybus X-gateway – PROFIBUS Master – EtherCAT Slave

Ciklikus I/O adatok gyors cseréje a PROFIBUS és az EtherCAT hálózat között (10-15 ms)
Kompatibilis a vezető gyártók PLC-jeivel
Az I/O adatokhoz diagnosztikai célból vezérlési és állapotinformáció adható
Maximum 512 bájt bemeneti és kimeneti adatot támogat mindkét irányban
Robusztus, önálló ház zord ipari környezetben való használatra

Műszaki adatok

Méretek (HxSzxM): 114 x 44 x 127 mm
Súly: 400 g
Tárolási hőmérséklet: -40 - +85 °C
Ház anyaga: alumínium és műanyag
Galvanikus leválasztás: IGEN, mindkét BUSZ/Ethernet oldalon
Védettség: IP20, NEMA besorolás 1
Szerelés: DIN sínre (EN 50022 szabvány)
I/O konfiguráció: USB porton és "Anybus Configuration Manager" szoftveren keresztül
Tanúsítványok: CE, UL, ATEX/Haz.Loc, RoHS

Termék típus: Csatlakozó átalakító

Csatlakozók: Gateway
Profibus
EtherCat

Gyártói szám: AB7696

Üzemi feszültség: 24 V DC/AC

Üzemi hőmérséklet (max.): + 65 °C

Üzemi hőmérséklet (min.): -25 °C

Üzemi feszültség: 24 VDC +/- 20% 2 tűs 5,08 mm-es Phoenix csavaros csatlakozón keresztül

Üzemi hőmérséklet: -25 - + 65 °C

Méret: (Sz x Ma) 114 mm x 127 mm

Áramfelvét (max.): 400 mA

Magasság: 127 mm

Szélesség: 114 mm

Gyártói szám: AB7696

Kivitel: Gateway Profibus Master - EtherCAT Slave

Áramfelvét: 200 mA

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2813553 Anybus AB7696 Csatlakozó átalakító Gateway, Profibus, EtherCat 24 V DC/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2813553 Anybus AB7696 Csatlakozó átalakító Gateway, Profibus, EtherCat 24 V DC/AC 1 db

Leírás

Az Anybus X-gateway egy PROFIBUS hálózatot köt össze egy EtherCAT hálózattal, lehetővé téve az információ zökkenőmentes áramlását a két hálózat között.

GYORS I/O ADATÁTVITEL KÉT HÁLÓZAT KÖZÖTT
Az X-gateway elsősorban ciklikus I/O adatok továbbítására szolgál a két hálózat között, és így mentesíti a PLC-t a további feladatoktól. Az átjáró a PROFIBUS hálózatban master, az EtherCAT hálózatban pedig slave. Az adatátvitel transzparens, és akár 512 bájt I/O adat is továbbítható irányonként.

EGYSZERŰ INDÍTÁS - NEM SZÜKSÉGES PROGRAMOZÁSRA
A két hálózat közötti kapcsolat az "Anybus Configuration Manager" szoftverrel konfigurálható. Ehhez nincs szükség programozási ismeretekre. Az átviendő I/O adatmennyiség gyárilag 20 bájtra van beállítva.

Ez a szöveg gépi fordítással készült.
