Name: Anybus ABC3061 ABC3061 Soros átalakító RS-485, RS-232, Modbus-RTU, EtherCat I/O-k száma: 5 24 V DC/AC 1 db
Brand: Anybus
SKU: 2637482
Availability: BackOrder

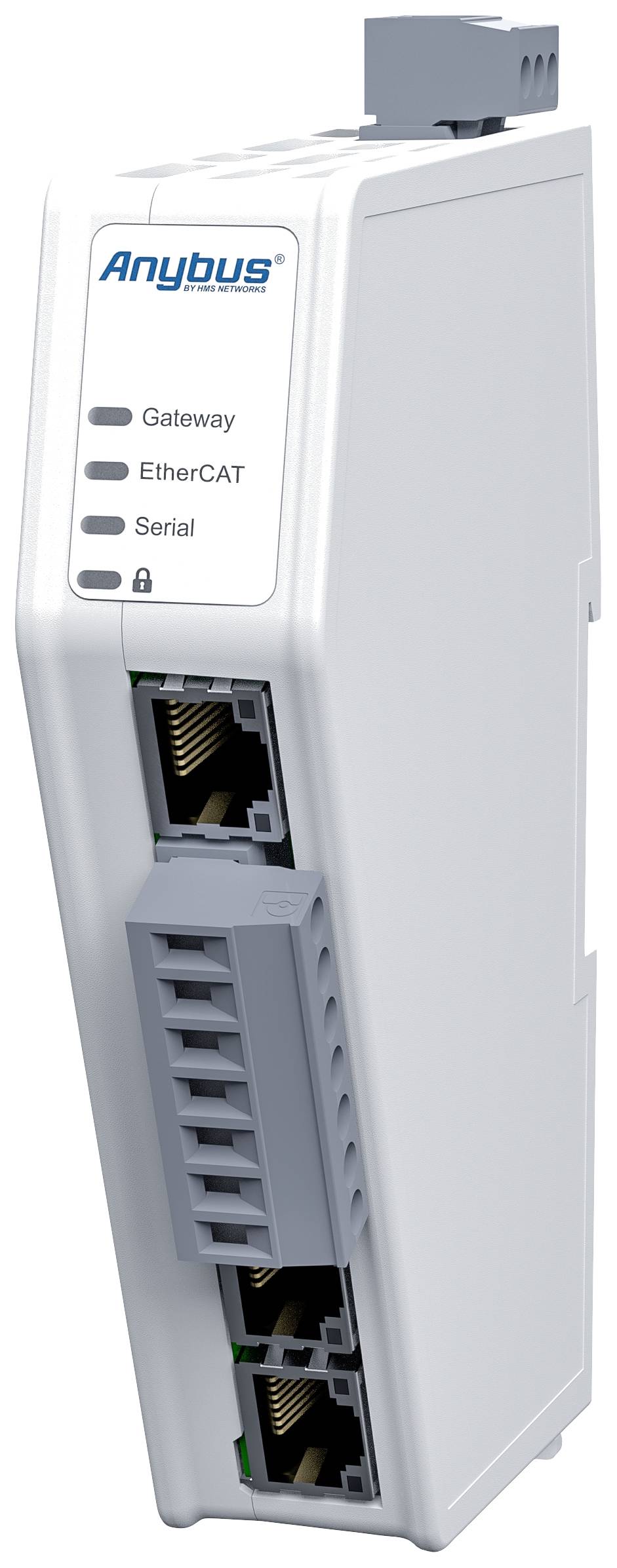

Egy fehér Gateway-eszköz Anybus logóval. Az előlapján gateway, EtherCAT, soros és egy zár LED-jelzőfény látható.

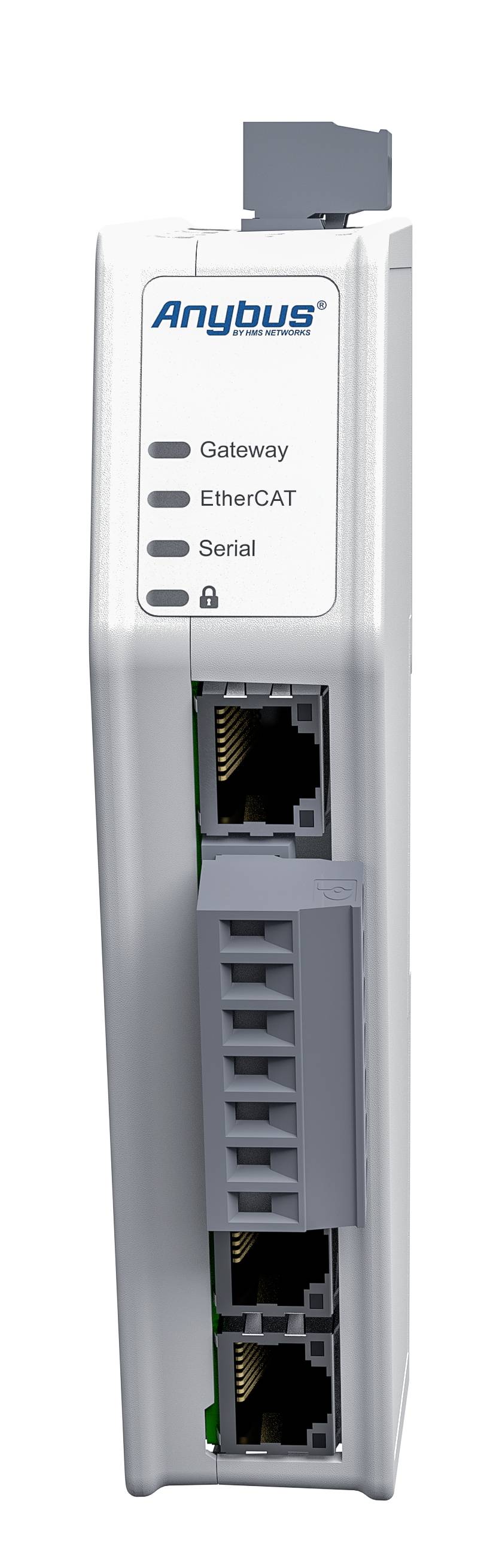

Egy fehér, függőleges Anybus-eszköz Ethernet- és soros interfészekkel, amelyen 'Gateway', 'EtherCAT' és 'Serial' felirat látható.

1/2

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

Szám

Összesen (298 990 Ft / Darab)

298 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Anybus Communicator - EtherCAT

Akár 1486 bájt átvitele mindkét irányban
Átalakítja a szabványos és szabadalmaztatott RS-232/485 protokollokat
Web alapú fogd és vidd konfigurációs felület
Ipari hőmérséklet tartomány -25 és +70 °C között
Bevált Anybus technológia: NP40 hálózati processzor

Műszaki adatok

Méretek (H x Sz x Ma) soros porttal és tápcsatlakozóval: 98 x 27 x 144 mm
Nettó súly: 150 g
Gombok és kapcsolók: Reset gomb és biztonsági kapcsoló
LED-ek: Az átjáró, valamint az 1. és a 2. hálózat állapotának kijelzése
IP-védettség: IP20
Ház anyaga: PC ABS, UL 94 VO
Szerelés: DIN-sín (35 * 7,5/15)
KÖRNYEZETVÉDELEM
Üzemi hőmérséklet: -25 - 70°C
Tárolási hőmérséklet: 40-85°C
Relatív páratartalom: 0-95% nem kondenzál
Beépítési magasság: 2000 m-ig
Áramfelvétel: Tipikus értékek: 160 mA 24 V-nál, maximum 400 mA 12 V-nál
Tápellátás: 3 tűs csavaros kapocs
Védelem: fordított polaritás és rövidzárlat elleni védelem
RS232/485 SOROS PORT
Csatlakozások: 1 x RS232/RS485
Adatátviteli sebesség: 1200-128 kbps
Maximális állomások száma: 31
Leválasztás: Galvanikus szigetelés
Csatlakozó: 7 tűs Phoenix csatlakozó
Maximális csomópontok száma: 31
MODBUS RTU
Üzemmód: mester
Támogatott funkciók: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Parancsok maximális száma: 150
Bemeneti adatméret: 1 024 bájt
Kimeneti adatméret: 1 024 bájt
ETHERNET KAPCSOLATOK
Csatlakozások: 2+2 x Ethernet
Leválasztás: Galvanikus szigetelés
Bitsebesség: 10/100 Mbit/s full duplex
Csatlakozó RJ45
Kapcsoló: Kétportos átvágó kapcsoló
ETHERCAT
Üzemmód: EtherCAT slave az IEC 61158 szabvány 12. típusa szerint (ETG.1000)
Címzési módok: Logikai, Csomópont és Pozíció
Szinkronizálási mód: Szabad futás
Bemeneti adatméret: 1486 bájt
Kimeneti adatméret: 1486 bájt
Hálózati redundancia: Device Level Ring (DLR), Beacon alapú
Minimális ciklusidő: 100 μs
Funkciók: Támogatja a CANopen-t EtherCAT-on (CoE) keresztül
ESI fájl: jelen
TANÚSÍTVÁNYOK ÉS SZABVÁNYOK
UL: CULUS fájlszám: E214107
CE: 2014/30/EU
KC: RR-ABJ kommunikátor
EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
Környezet: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 fülke, IEC 60068-2-78 fülke
Rezgés és ütés: IEC 60068-2-27, IEC 60068-2-6
Ártalmatlanítás: WEE
Konfigurálás
Konfigurációs szoftver: Web alapú konfiguráció
Konfigurációs portok: dedikált 10/100 Mbps RJ45 Ethernet konfigurációs port és további Ethernet portok
BIZTONSÁG
Biztonságos rendszerindítás: Biztosítja a szoftver hitelességét
Biztonsági kapcsoló: Fizikai kapcsoló, amely engedélyezi/letiltja a webalapú konfigurációs felület elérését

Termék típus: Soros átalakító

Csatlakozók: RS-485
RS-232
Modbus-RTU
EtherCat

Gyártói szám: ABC3061

Üzemi feszültség: 24 V DC/AC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): -25 °C

Üzemi hőmérséklet: -25 - 70 °C

I/O-k száma: 5

Méret: (Sz x Ma) 27 mm x 144 mm

Áramfelvét (max.): 400 mA

Magasság: 144 mm

Szélesség: 27 mm

Gyártói szám: ABC3061

Csatlakozók: EtherCAT slave az IEC 61158 szabvány 12. típusa szerint (ETG.1000)

Áramfelvét: 160 mA

UKCA: Igen

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2637482 Anybus ABC3061 ABC3061 Soros átalakító RS-485, RS-232, Modbus-RTU, EtherCat I/O-k száma: 5 24 V DC/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2637482 Anybus ABC3061 ABC3061 Soros átalakító RS-485, RS-232, Modbus-RTU, EtherCat I/O-k száma: 5 24 V DC/AC 1 db

Információ

Információ 2637482 Anybus ABC3061 ABC3061 Soros átalakító RS-485, RS-232, Modbus-RTU, EtherCat I/O-k száma: 5 24 V DC/AC 1 db

Leírás

Az Anybus Communicator segítségével soros eszközöket (RS-232/485) integrálhat EtherCAT hálózatba. Ez nem igényel változtatást a soros eszközön.

A protokoll konverter nagy mennyiségű adat átvitelére képes, könnyen konfigurálható a drag & drop webes felületének köszönhetően, és a bevált Anybus technológián alapul.

Szinte bármilyen soros protokollt konvertál
A Communicator szinte bármilyen soros protokollt képes átalakítani, pl. a mester/szolga protokollokat, mint például a Modbus RTU, de a gyártó-specifikus Query/Response vagy Produce/Consume protokollokat is.

Tipikus soros alkalmazások
Tipikus soros alkalmazások például a frekvenciaváltók, érzékelők, aktuátorok, kezelőterminálok, vonalkód olvasók, RFID olvasók vagy ipari mérlegek.
Akár 1486 adatbájt átvitele
A tendencia az, hogy egyre több adatot továbbítanak. Ezért az Anybus Communicatort nagy mennyiségű adat továbbítására tervezték. 1486 bájt adatot tud küldeni a master PLC-nek, és 1486 bájt adatot fogadni a PLC-től, így összesen 2972 bájt vihető át. Az akár 150 Modbus parancs támogatásának köszönhetően a több csomóponttal rendelkező összetett konfigurációk is könnyen feldolgozhatók.

Drag and drop webes felület
A protokoll konverter konfigurálása gyorsan megtörténik a grafikus web alapú felhasználói felülettel. Nem kell szoftvert telepíteni. Csak nyissa meg kedvenc webböngészőjét, és kezdje el.

Ipari hőmérséklet tartomány
A -25 és +70 °C közötti ipari üzemi hőmérséklet-tartomány gondoskodik arról, hogy a kommunikátor még nehéz körülmények között is meggyőző legyen.

Bevált NP40 technológia
A kommunikátor a bevált Anybus NP40 hálózati processzorra épül. A világszerte számtalan beágyazott alkalmazásban használatos NP40 a megbízható ipari kommunikáció iparági etalonja.

Biztonsági kapcsoló
Még a kifinomult biztonsági intézkedések mellett is az emberi hiba továbbra is a biztonsági rések fő oka. Ezért a Communicator rendelkezik egy biztonsági kapcsolóval, amely zárolja a konfigurációt, és megakadályozza a hozzáférést a webalapú konfigurációs felülethez. Amikor a konfiguráció kész, egyszerűen csúsztassa a biztonsági kapcsolót zárt helyzetbe. Ekkor a kommunikátoron lévő lakat LED világít.

Ethernet konfigurációs port
Az Ethernet konfigurációs portnak köszönhetően nincs szükség speciális konfigurációs kábelre. A protokoll konverterrel való kapcsolat is könnyen létrehozható, pl. B. a hálózati forgalom figyelésére.

DIN-sínre optimalizálva
A vékony forma, az elülső hálózati portok és a csavaros soros kábelcsatlakozó biztosítja a kommunikátor gyors és egyszerű telepítését és csatlakoztatását.

Diagnosztika
A Communicator webes felületének megnyitásakor azonnal láthatja a felső ipari hálózathoz való csatlakozás és a soros kapcsolat állapotát. Megtekintheti az egyes soros csomópontok állapotát is. A soros oldal és az események elemzési célból naplózásra kerülnek.

Ügyféltámogatás
Néha olyan problémába ütközik, amiben segítségre van szüksége. Ezért helyeztünk el egy támogatási oldalt a felhasználói felületen elérhetőségekkel. Van egy gomb is a támogatási csomag létrehozásához, amely megkönnyíti a hibaelhárítást.

Ez a szöveg gépi fordítással készült.
