Name: Anybus ABC4011 ABC4011 Csatlakozó átalakító Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Bemenetek: 4 x Kimenet
Brand: Anybus
SKU: 2637478
Availability: BackOrder

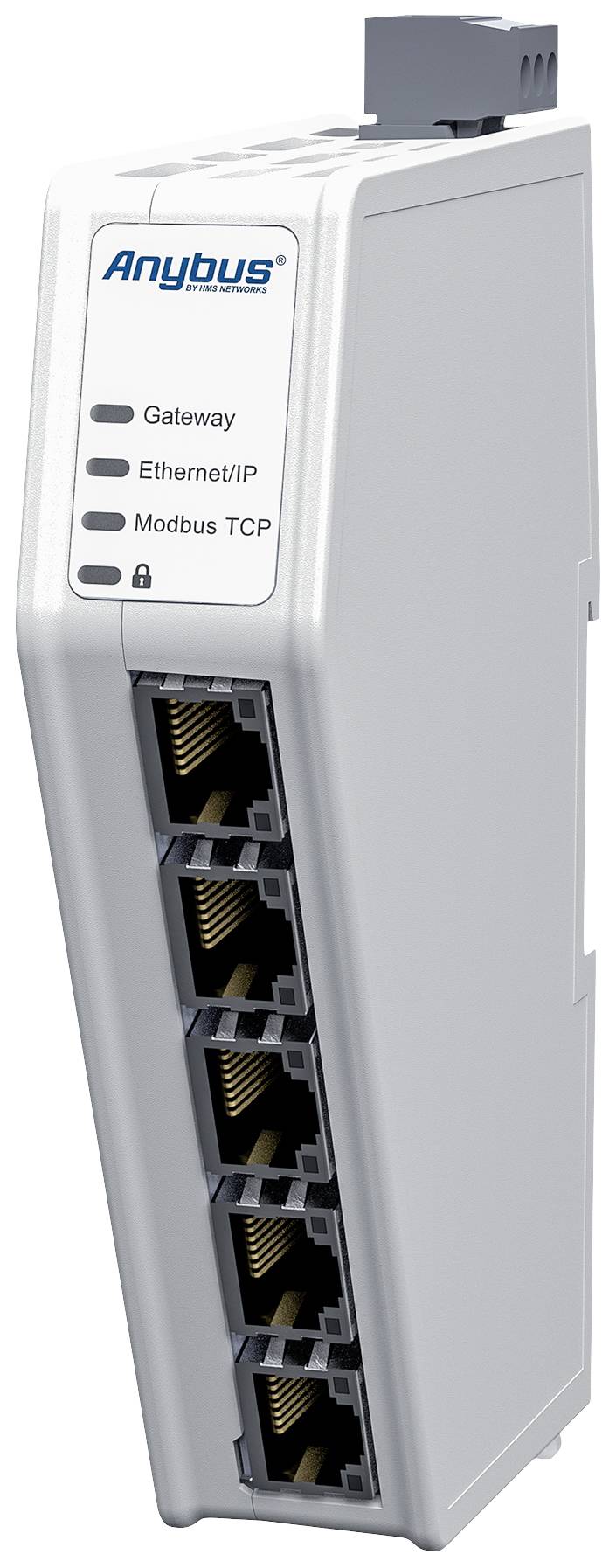

Ipari átjáró eszköz öt hálózati csatlakozóval. Az előlapon a 'Gateway', 'Ethernet/IP' és 'Modbus TCP' jelzőfények találhatók.

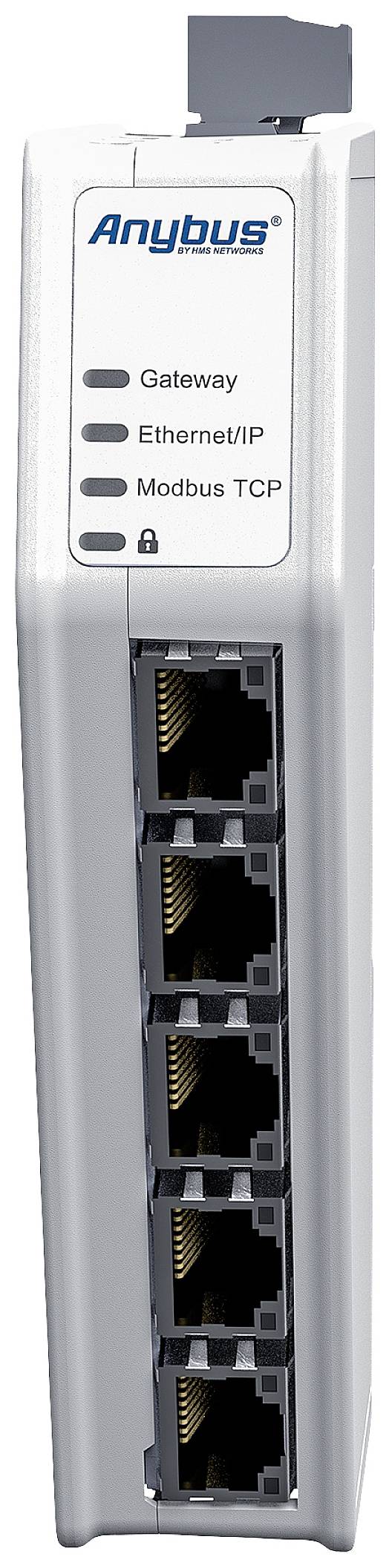

Egy ipari hálózati átjáró adapter több Ethernet-porttal és jelzőfényekkel a gateway, Ethernet/IP és Modbus TCP számára.

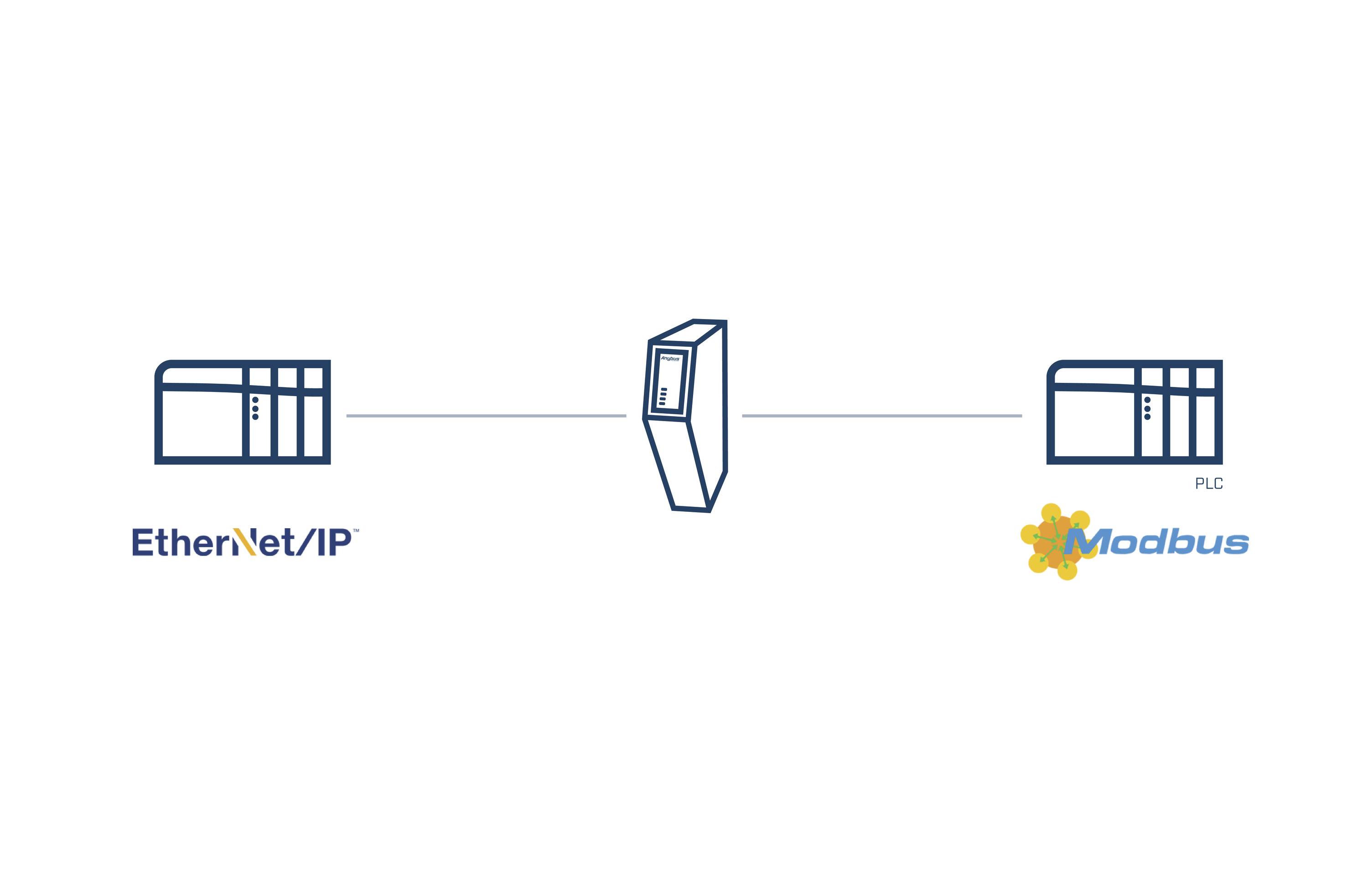

Hálózat sémaszerű ábrázolása: Balra egy "EtherNet/IP" eszköz, jobbra egy "Modbus" eszköz, középen egy központi átjáróval összekötve.

1/3

Adatlap (PDF)

Szállítás: 10. 20. [K.]

Szám

Összesen (332 990 Ft / Darab)

383 990 Ft

-13 %

332 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Méretek (H x Sz x Ma) soros porttal és tápcsatlakozóval: 98 x 27 x 144 mm
Nettó súly: 150 g
Gombok és kapcsolók: Reset gomb és biztonsági kapcsoló
LED-ek: Az átjáró, valamint az 1. és a 2. hálózat állapotának kijelzése
IP-védettség: IP20
Ház anyaga: PC ABS, UL 94 VO
Szerelés: DIN-sín (35 * 7,5/15)
KÖRNYEZETVÉDELEM
Működési hőmérséklet: -25-70°C
Tárolási hőmérséklet: 40-85°C
Relatív páratartalom: 0-95% nem kondenzál
Beépítési magasság: 2000 m-ig
TÁPELLÁTÁS
Bemeneti feszültség: 12 - 30 VDC
Áramfelvétel: Tipikus értékek: 160 mA 24 V-nál, maximum 400 mA 12 V-nál
Tápellátás: 3 tűs csavaros kapocs
Védelem: fordított polaritás és rövidzárlat elleni védelem
ETHERNET KAPCSOLATOK
Csatlakozások: 2+2 x Ethernet
Leválasztás: Galvanikus szigetelés
Bitsebesség: 10/100 Mbit/s full duplex
Csatlakozó RJ45
Kapcsoló: Kétportos átvágó kapcsoló
ETHERNET/IP
Üzemmód: adapter (slave)
Üzenetek: implicit és explicit
Szkenner csatlakozások maximális száma: 1 bemenet/kimenet ("Kizárólagos tulajdonos" kapcsolat) 3 "Csak hallgat" vagy "Csak bemenet" csatlakozás
Bemeneti adatméret: 1448 bájt ("nagy előre megnyitással")
Kimeneti adatméret: 1448 bájt ("nagy előre nyitva" esetén)
Hálózati redundancia: Device Level Ring (DLR), beacon alapú
Gyors csatlakozás: B osztály
Minimális ciklusidő: 1 ms 1. osztályú csatlakozásoknál, 100 ms 3. osztályú csatlakozásoknál
EDS fájl: Elérhető
MODBUS TCP
Üzemmód: szerver
Maximális csatlakozások száma: 4
Bemeneti adatméret: 1500 bájt
Kimeneti adatméret: 1500 bájt
TANÚSÍTVÁNYOK ÉS SZABVÁNYOK
UL: CULUS fájlszám: E214107
CE: 2014/30/EU
KC: RR-ABJ kommunikátor
EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
Környezet: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 fülke, IEC 60068-2-78 fülke
Rezgés és ütés: IEC 60068-2-27, IEC 60068-2-6
Ártalmatlanítás: WEE
Konfigurálás
Konfigurációs szoftver: Web alapú konfiguráció
Konfigurációs portok: dedikált 10/100 Mbps RJ45 Ethernet konfigurációs port és további Ethernet portok
BIZTONSÁG
Biztonságos rendszerindítás: Biztosítja a szoftver hitelességét
Biztonsági kapcsoló: Fizikai kapcsoló, amely engedélyezi/letiltja a webalapú konfigurációs felület elérését

Termék típus: Csatlakozó átalakító

Csatlakozók: Ethernet/IP
Modbus-TCP
Gateway
Industrial Ethernet

Gyártói szám: ABC4011

Üzemi feszültség: 24 V/DC

Üzemi hőmérséklet (max.): 70 °C

Üzemi hőmérséklet (min.): -25 °C

Üzemi feszültség: 12-30VDC

Üzemi hőmérséklet: -25 - 70 °C

I/O-k száma: 4

Bemenetek: 4 x

Kimenetek száma: 4 x

Méret: (Sz x Ma) 27 mm x 144 mm

Áramfelvét (max.): 400 mA

Magasság: 144 mm

Szélesség: 27 mm

Gyártói szám: ABC4011

Áramfelvét: 160 mA

UKCA: Igen

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2637478 Anybus ABC4011 ABC4011 Csatlakozó átalakító Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Bemenetek: 4 x Kimenet

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2637478 Anybus ABC4011 ABC4011 Csatlakozó átalakító Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Bemenetek: 4 x Kimenet

Információ

Információ 2637478 Anybus ABC4011 ABC4011 Csatlakozó átalakító Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Bemenetek: 4 x Kimenet

Leírás

Az Anybus Communicator EtherNet/IP Adapter - Modbus TCP Server egy ipari protokoll konverter, amely lehetővé teszi az adatok zökkenőmentes cseréjét az EtherNet/IP és a Modbus TCP hálózatok között.

Az Anybus Communicator megbízható, biztonságos és gyors adatátvitelt biztosít a különböző ipari Ethernet és terepi busz hálózatok között. Ezek az önálló átjárók könnyen telepíthetők, és átlátható adatcserét tesznek lehetővé a PLC-k között, lehetővé téve a hagyományos terepi eszközök modern ipari hálózatokba való integrálását minimális szoftvermódosítással.

Az Anybus Communicator a bevált Anybus NP40 hálózati processzorra épül, amelyet a hálózati megfelelőség, a nagy teljesítmény és a megbízhatóság jellemez. A különböző hálózatokon lévő PLC-k közötti adatcsere során nagyon gyors, akár 1500 bájtos adatátvitel lehetséges mindkét irányban, ami megfelel a legtöbb jelenlegi és jövőbeli vezérlőalkalmazás követelményeinek.
Az intuitív konfigurációnak, a könnyen érthető dokumentációnak, valamint az intelligens hardver- és házkialakításnak köszönhetően az üzembe helyezés gyors.

Kitűnő előadás
Azonnali adatátvitel – A két PLC közötti adatátvitelhez szükséges idő az első hálózat ciklusidejéből és a második hálózat ciklusidejéből tevődik össze. A belső adatátvitel a Communicatorban elhanyagolható, mivel megfelel a hálózati ciklusidők természetes ingadozásainak (jitter).
Hardveresen gyorsított endian átalakítás (byte-csere)
A kommunikátorok megváltoztathatják az adatábrázolást (endianness) egy hardveres gyorsítású endian konverzióval, hogy biztosítsák az adatok helyes megjelenítését minden PLC-ben. Akár az adattartomány különböző részeit is különböző módon konvertálhatja különböző típusú adatok kezelésére. Ennek nincs hatása a teljesítményre, mentesíti a PLC-t az adatátalakítási feladat alól, és leegyszerűsíti a PLC programozását.

Egyszerű üzembehelyezés
Dedikált Ethernet konfigurációs port – nincs szükség speciális kábelekre.
Intuitív, webalapú drag and drop konfigurációs felület – nincs szükség további szoftver telepítésére.
Az elülső csatlakozók megkönnyítik a kábelek csatlakoztatását, a vékony forma pedig helyet takarít meg a DIN-sínen.
Hibaelhárítás hatékony diagnosztikával, beleértve az élő adatfigyelést, az állapotképernyőt és a támogatási csomagot.

Legújabb biztonsági funkciók
Biztonságos rendszerindítási funkció a firmware manipulációjának észlelésére, valamint a rosszindulatú programok támadásai és fertőzései elleni védelemre. Biztonsági kapcsoló, amely zárolja a konfigurációt, és megakadályozza az illetéktelen hozzáférést.

Ipari környezethez
Robusztus, kompakt ház.
Az ipari alkatrészeket CE és UL szerint tesztelték és tanúsították.
Széles hőmérsékleti tartomány, -25°C és 70°C között.
DIN-sínre szerelhető a csatlakoztatott eszközök közelében történő felszereléshez, csökkentve a huzalozási ráfordítást.

Ez a szöveg gépi fordítással készült.
