AS Schwabe V-E 2 44 kVA Elektromos elosztó 61842 400 V 63 A

A DIN VDE 0100-704 szabvány változása 2018:
2020-tól az új szabványt az építkezés megkezdésekor, vagy az építkezés során az áramelosztás megváltozásakor kell teljesíteni.
A régi szabvány verziója 2021. május 18-án ér véget, vagyis addig minden forgalmazót le kell cserélni.
Minden telephelyi forgalmazónk megfelel a DIN VDE 0100-704 felhasználói szabványnak. Tehát a biztonságos oldalon vagy.

Elosztó szekrény (PU 1) belépés
M63 kábelbevezetés húzásmentesítővel maximum 50 mm²-ig

Védelmi csatlakozás:
1 × 3P 63 A miniatűr megszakító hőmágneses kioldással 10-50 mm²-es dobozkapcsokkal

Kimenet
1x CEE aljzat 400 V, 63 A, 5 tűs
2x CEE aljzat 400 V, 32 A, 5 tűs
3x CEE aljzat 400 V, 16 A, 5 tűs
6x biztonsági aljzat 230 V, 16 A

Kimenetek védelme
1x FI 63 A, 4 pólusú, 30 mA, B típusú minden áramérzékeny
1x FI 40 A, 4 pólusú, 30 mA, A típusú pozitív áramérzékeny
1x LS C 32 A, 3 pólusú
2x LS C 16 A, 3 pólusú
6x LS C 16 A, 1 pólusú

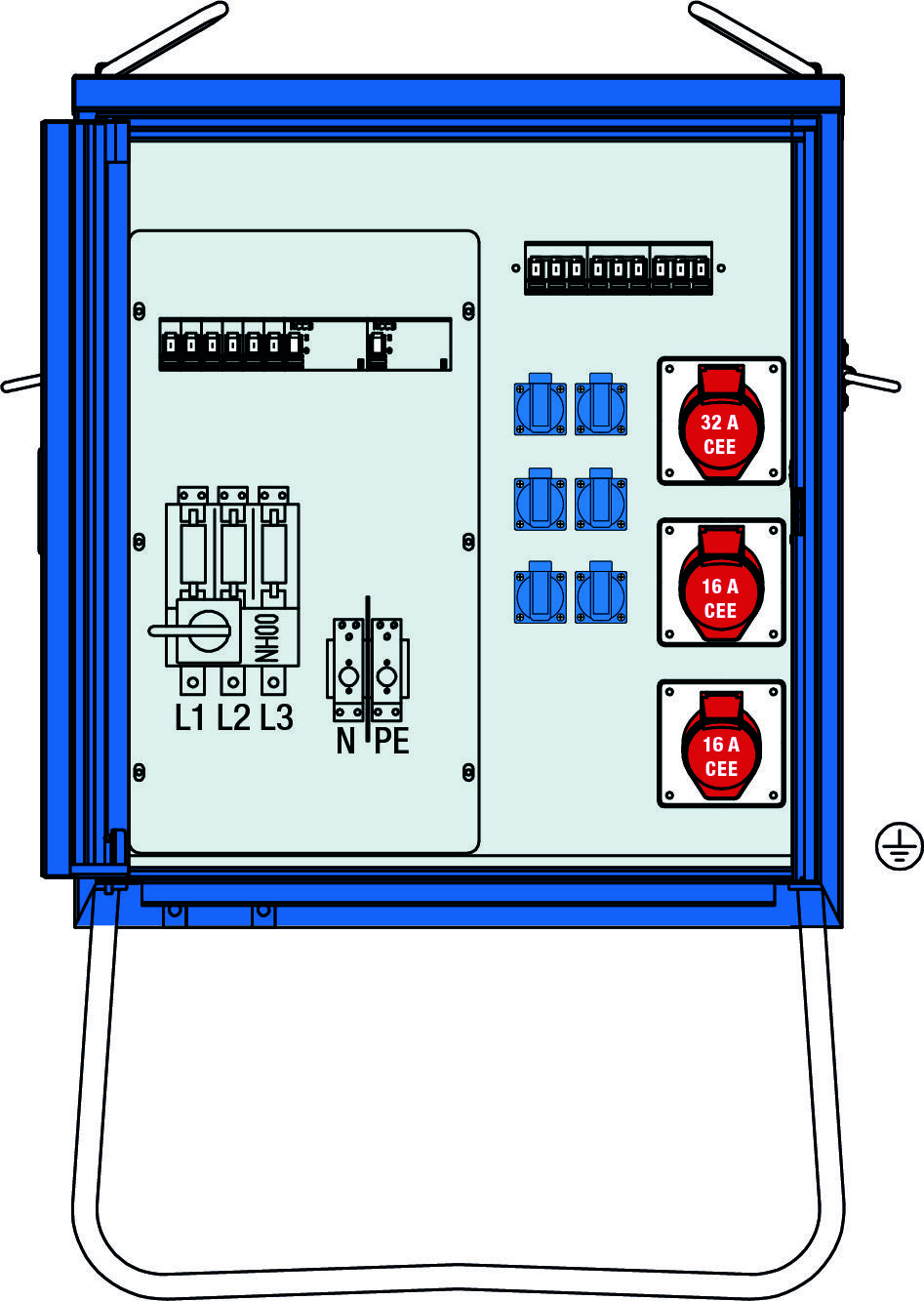

Helyszíni áramelosztó erős acélszekrényben, kék színű nehézfémmentes műanyag festéssel
zárható egyajtós rugós retesszel lakathoz és süllyesztett fogantyúval
Oldalsó szállító fogantyúkkal, felül két emelőszemmel, húzásmentesítő sínnel, rögzítő hevederekkel a csapokhoz és földelő csavarral
IP44: ha az ajtó zárva van, IP21: amikor az ajtó nyitva van

Ez a szöveg gépi fordítással készült.
