Hasonló kivitel

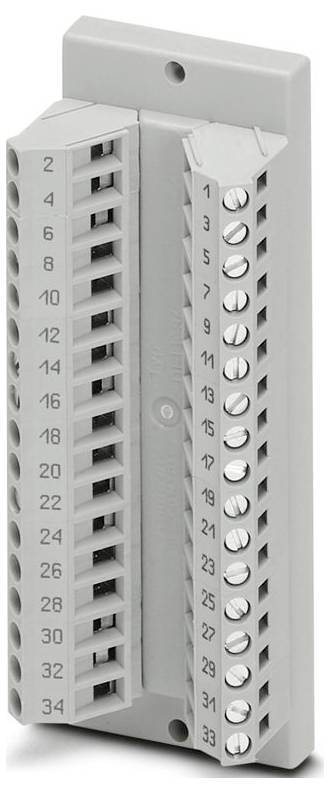

Átadó modul Phoenix Contact 2280268 DFLK 34 Tartalom: 5 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Átadó modul
Össz pólusszám
34
Csatlakozó
IDC/FLK tűsor
Csavaros csatlakozó
Rögzítési mód
Hátsó fali szerelés
AWG
24 - 12
Adatlap (PDF)
Összesen (178 990 Ft / Darab)
178 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VARIOFACE
- Pólusok száma: 16
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 39,88 mm
- Magasság: 103,4 mm
- Mélység: 47,24 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Szerelési típus: Hátsó falra szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Tetszés szerinti beépítési pozíció
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Raszterméret: 5 mm
- Csatlakozás az IEC 60603-13 szabvány szerint
- Üzemmód: 100% ED
- Tanúsítvány: UKCA-kompatibilis
- Cikk méretei: Cikk méretei
- Szigetelés: Funkcionális szigetelés
- UKCA: UKCA
- Névleges szigetelési feszültség: 63 V
- Névleges lökőfeszültség: 0,6 kV (1,2 / 50 μs)
- Védettségi fokozat (telepítési hely): ≥ IP54
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (műanyag hüvely nélküli érvéghüvely); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Állapotjelző elérhető: nem
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Szigetelőanyag típusa ház: Poliamid 6.6 zöld
- Csatlakoztatási ciklusok:> 50
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (áganként): ≤ 1 A
- Áramerősség (teljes áram): ≤ 34 A (50 °C)
- 1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
- 2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
- Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²
- Védettségi fokozat (modul): IP20
- Termék típus
Átadó modul
- Össz pólusszám
34
- Csatlakozó
IDC/FLK tűsor
Csavaros csatlakozó
- Rögzítési mód
Hátsó fali szerelés
24 - 12
- Méret
(H x Sz x Ma) 47.24 x 39.88 x 103.4 mm
- Tartalom
5 db
- Pólusszám
34
- Szélesség
39.88 mm
- Magasság
103.4 mm
- Hossz
47.24 mm
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
4 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
47.24 mm
- Mérési áram
1 A
- Mérési feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3578914 Átadó modul Phoenix Contact 2280268 DFLK 34 Tartalom: 5 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3578914 Átadó modul Phoenix Contact 2280268 DFLK 34 Tartalom: 5 db
Leírás
VARIOFACE átvezető modul, 1. csatlakozó: IDC/FLK tűs sorkapocs 1x 34-pólusú, 2. csatlakozó: 16-pólusú csavaros csatlakozó
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
