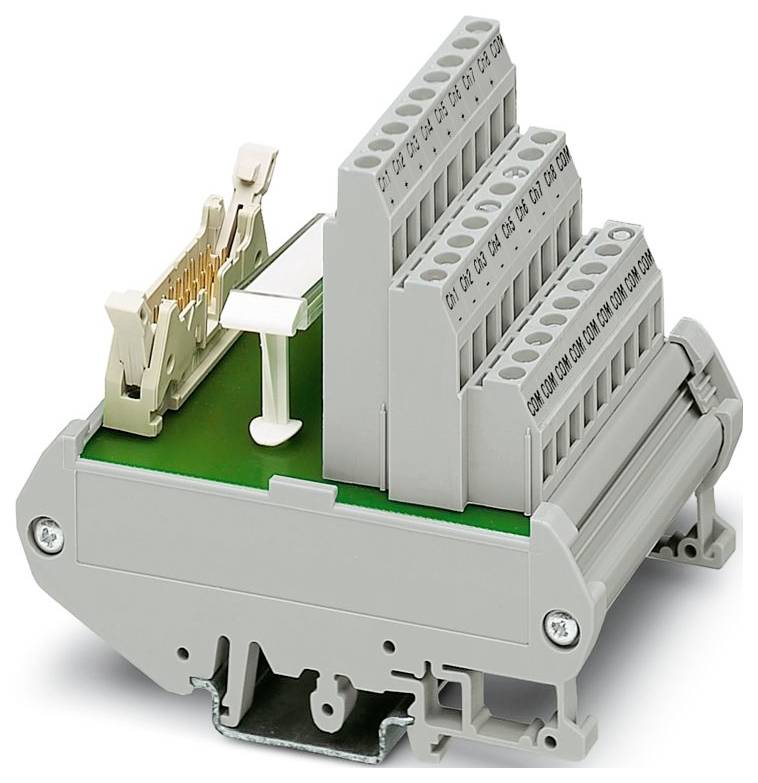

Átadó modul Phoenix Contact 2304432 FLKM 16/DV Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Átadó modul
Össz pólusszám
16
Csatlakozó
IDC/FLK tűsor
Csavaros csatlakozó
Rögzítési mód
szerelősínek
AWG
24 - 12
Adatlap (PDF)
Összesen (33 990 Ft / Darab)
33 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VARIOFACE
- Pólusok száma: 16
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 44,5 mm
- Magasság: 89,6 mm
- Mélység: 65,9 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 7 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Tetszés szerinti beépítési pozíció
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Raszterméret: 5,08 mm
- Csatlakozás az IEC 60603-13 szabvány szerint
- Tanúsítvány: UKCA-kompatibilis
- Cikk méretei: Cikk méretei
- Csatornák száma: 8
- Szigetelés: Funkcionális szigetelés
- UKCA: UKCA
- Névleges szigetelési feszültség: 63 V
- Névleges lökőfeszültség: 0,6 kV (1,2 / 50 μs)
- Védettségi fokozat (telepítési hely): ≥ IP54
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (műanyag hüvely nélküli érvéghüvely); 0,5 mm² ... 0,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Állapotjelző elérhető: nem
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Szigetelőanyag típusa ház: PVC
- Csatlakoztatási ciklusok:> 50
- Támogatott vezérlő: EMERSON DeltaV: Támogatott vezérlő: EMERSON DeltaV
- Megfelelő I/O kártya: VE4001S2T2B3;VE4001S2T2B3 2-es sorozat;VE4001S2T1B3;VE4002S1T1B3;VE4002S1T2B3;VE4002S1T2B3 2-es sorozat;VE4003S2B4;VE4005S2B3;VE4003S2B5
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (áganként): ≤ 1 A
- 1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
- 2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
- Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²
- Védettségi osztály (modul): IP00
- Termék típus
Átadó modul
- Össz pólusszám
16
- Csatlakozó
IDC/FLK tűsor
Csavaros csatlakozó
- Rögzítési mód
szerelősínek
24 - 12
- Méret
(H x Sz x Ma) 65.9 x 44.5 x 89.6 mm
- Tartalom
1 db
- Pólusszám
16
- Szélesség
44.5 mm
- Magasság
89.6 mm
- Hossz
65.9 mm
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
4 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
65.9 mm
- Mérési áram
1 A
- Mérési feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579018 Átadó modul Phoenix Contact 2304432 FLKM 16/DV Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579018 Átadó modul Phoenix Contact 2304432 FLKM 16/DV Tartalom: 1 db
Leírás
Átvivő modul, 1. csatlakozó: IDC/FLK tűs csatlakozó 1x 16-tűs, 2. csatlakozó: 16-tűs csavaros csatlakozó, csatornák száma: 8
