Hasonló kivitel

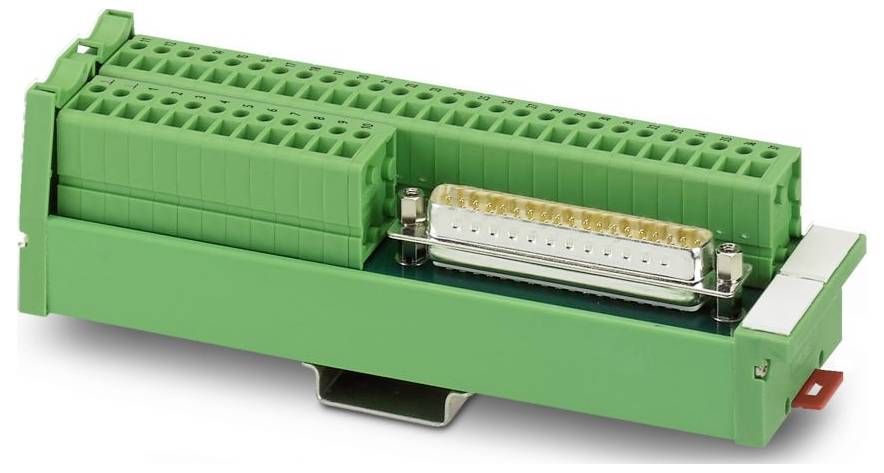

Átadó modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Átadó modul
Össz pólusszám
37
Csatlakozó
D-SUB tűsor
Csavaros csatlakozó
Rögzítési mód
szerelősínek
AWG
24 - 14
Adatlap (PDF)
Összesen (64 990 Ft / Darab)
64 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 38
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,4 Nm ... 0,5 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 1,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14
- Szélesség: 45 mm
- Magasság: 156 mm
- Mélység: 46,6 mm
- Szín: zöld (RAL 6021)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN IEC 60664-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 9 mm
- Légrés és kúszóáramút: Légrés és kúszóáramút
- Tetszés szerinti beépítési pozíció
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel történő használat esetén be kell tartani az adott harmadik fél gyártójának specifikációit, biztonsági és figyelmeztető utasításait is.
- Raszterméret: 5 mm
- Csatlakozás az IEC 60807-2 szabvány szerint
- Tanúsítvány: UKCA-kompatibilis
- Cikk méretei: Cikk méretei
- Szigetelés: Funkcionális szigetelés
- UKCA: UKCA
- Névleges szigetelési feszültség: 125 V
- Névleges lökőfeszültség: 1,2 kV (1,2 / 50 μs)
- Védettségi fokozat (telepítési hely): ≥ IP54
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 0,75 mm²; 0,25 mm² ... 0,34 mm² (hüvely műanyag hüvely nélkül)
- Állapotjelző elérhető: nem
- Portok száma: 1
- Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
- Szigetelőanyag típusa ház: PVC
- Csatlakoztatási ciklusok:> 500
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Áram (áganként): ≤ 2,5 A
- Áram (teljes áram): ≤ 55,5 A
- 1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
- 2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
- Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 0,75 mm²
- Védettségi fokozat (modul): IP20
- Termék típus
Átadó modul
- Össz pólusszám
37
- Csatlakozó
D-SUB tűsor
Csavaros csatlakozó
- Rögzítési mód
szerelősínek
24 - 14
- Méret
(H x Sz x Ma) 46.6 x 45 x 156 mm
- Tartalom
1 db
- Pólusszám
37
- Szélesség
45 mm
- Magasság
156 mm
- Hossz
46.6 mm
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
46.6 mm
- Mérési áram
2.5 A
- Mérési feszültség
30 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580367 Átadó modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580367 Átadó modul Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Tartalom: 1 db
Leírás
VARIOFACE SLIM-LINE, csavaros csatlakozókkal és D-szubminiatűr tűs csatlakozósorral, NS 35/7.5-re keresztirányban szerelhető, 37 pólusú
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
