Autós relé, 12 VDC, 80 A/30 VDC, 1120 W, MINI ISO, Zettler Electronics AZ979-1A-12D vásárlása

'ZETTLER AZ979-1A-12D Kína 04X7' egy fekete elektromos relé alkatrészen fémérintkezőkkel.

Műszaki rajz egy elektromos csatlakozóról milliméterben és hüvelykben megadott méretekkel. Különböző nézeteket és méretjelöléseket mutat a magasságra, szélességre és a furatátmérőre vonatkozóan.

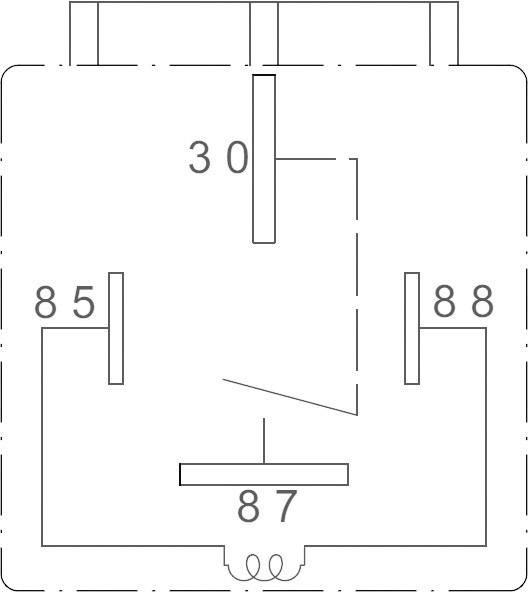

Egy elektromos relé kapcsolási szimbóluma a 30, 85, 86, 87 és 88 csatlakozókkal, amely az áramkör vezérlését mutatja.

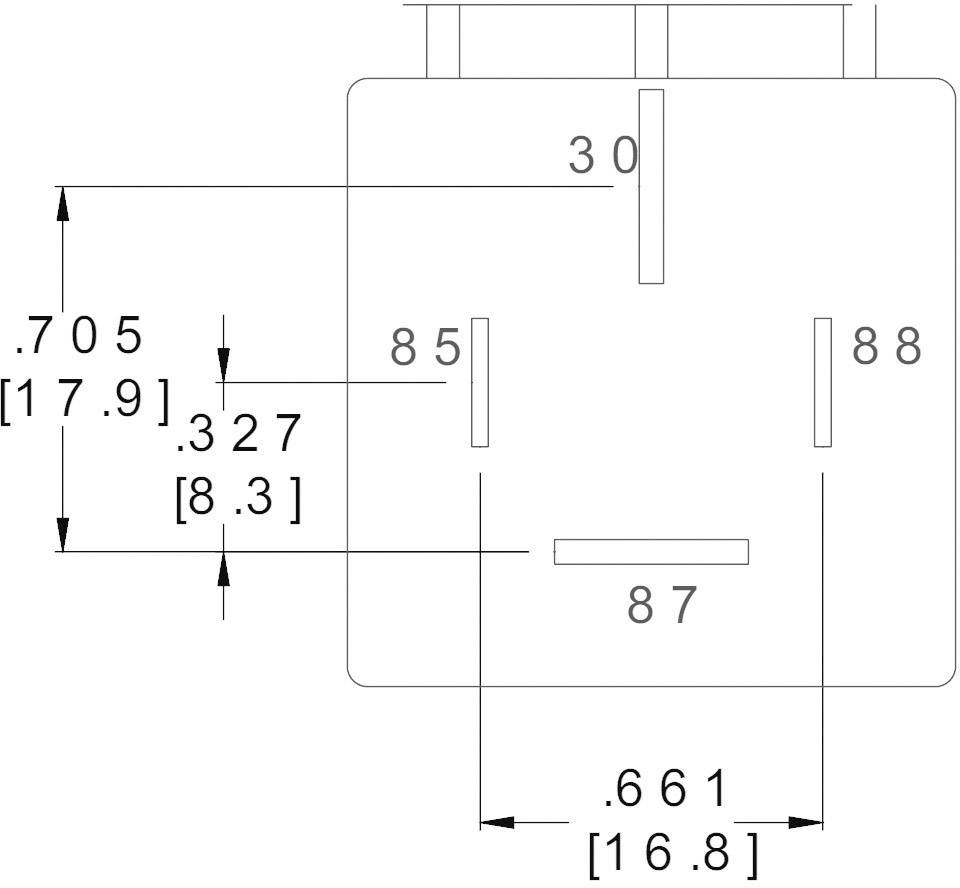

Műszaki rajz egy négyzet alakú csatlakozóról méretarányokkal: 30 mm szélesség, 32,7 mm magasság, különböző lyukméretekkel és távolságokkal.

1/4

Termék típus

Autós relé

Névleges feszültség tekercs

12 V/DC

Érintkező típus

1 záró

Csatlakozó

9,5 mm-es laposérintkezős dugó

6,3 mm-es laposérintkezős dugó

Kapcsolási feszültség (max.)

30 V/DC

Adatlap (PDF)

Szállítás: 9. 18. P.

39 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (2197Ft / Darab)

2197Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Bekapcsolási áram: 500 A
Szigetelési feszültség: (tekercs / érintkező, érintkező / érintkező) 500 Vrms
Szigetelési ellenállás: (500 V / DC) 100 MΩ
Érintkezési ellenállás:<50 mΩ

Termék típus: Autós relé

Gyártói szám: AZ979-1A-12D

Jellemzők: Rögzítő konzol nélkül

Névleges feszültség tekercs: 12 V/DC

Érintkező típus: 1 záró

Érintkezőanyag: Ezüst-ón-oxid

Csatlakozó: 9,5 mm-es laposérintkezős dugó
6,3 mm-es laposérintkezős dugó

Kapcsolási feszültség (max.): 30 V/DC

Max. kapcsolási áram: 80 A

Kapcsolási teljesítmény (max.): 1120 W

Ellenállás (tekercs): 90 Ω

Élettartam (mechanikus): 1 x 10⁷ kapcsolási ciklus

Élettartam (elektromos): 1 x 10⁵ kapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Szélesség: 33.4 mm

Magasság: 41 mm

Hossz: 29 mm

Méret: (H x Sz x Ma) 29 x 33.4 x 41 mm

RoHS konform: Igen

Szigetelési ellenállás: (500 V/DC) 100 MΩ

Kontakt ellenállás: <50 mΩ

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 1120 W

Kapcsolási feszültség: 30 V/DC

Kapcsolóáram: 80 A

Típus: AZ979-1A-12D

Csatlakozó: Laposérintkezős dugó 6,3 x 0,8/9,5 x 1,2 mm

Szigetelési feszültség: (tekercs/érintkező, érintkező/érintkező) 500 Vrms

Hőmérséklettartomány: -40 , +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 507411 Autós relé, 12 VDC, 80 A/30 VDC, 1120 W, MINI ISO, Zettler Electronics AZ979-1A-12D

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507411 Autós relé, 12 VDC, 80 A/30 VDC, 1120 W, MINI ISO, Zettler Electronics AZ979-1A-12D

Leírás

A relét 500 A-es bekapcsolási áram és max. +85 °C-os üzemi hőmérséklet jellemzi. Az ISO/TS 16949 és ISO 14001 szabványoknak megfelelően az SAEJ2544 előírások szerint tesztelték.

Tudnivalók

A kapcsolási áramra vonatkozó információk a maximális kapcsolási áramra vonatkoznak. További részletekért olvassa el az ingyenesen letölthető széleskörű dokumentációkat.
