Axing SPU 5512-09 SAT multikapcsoló kaszkád Bemenetek (multikapcsoló): 5 (4 SAT/1 terresztikus) Résztvevők száma: 12
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (49 598 Ft / Darab)
49 598 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők

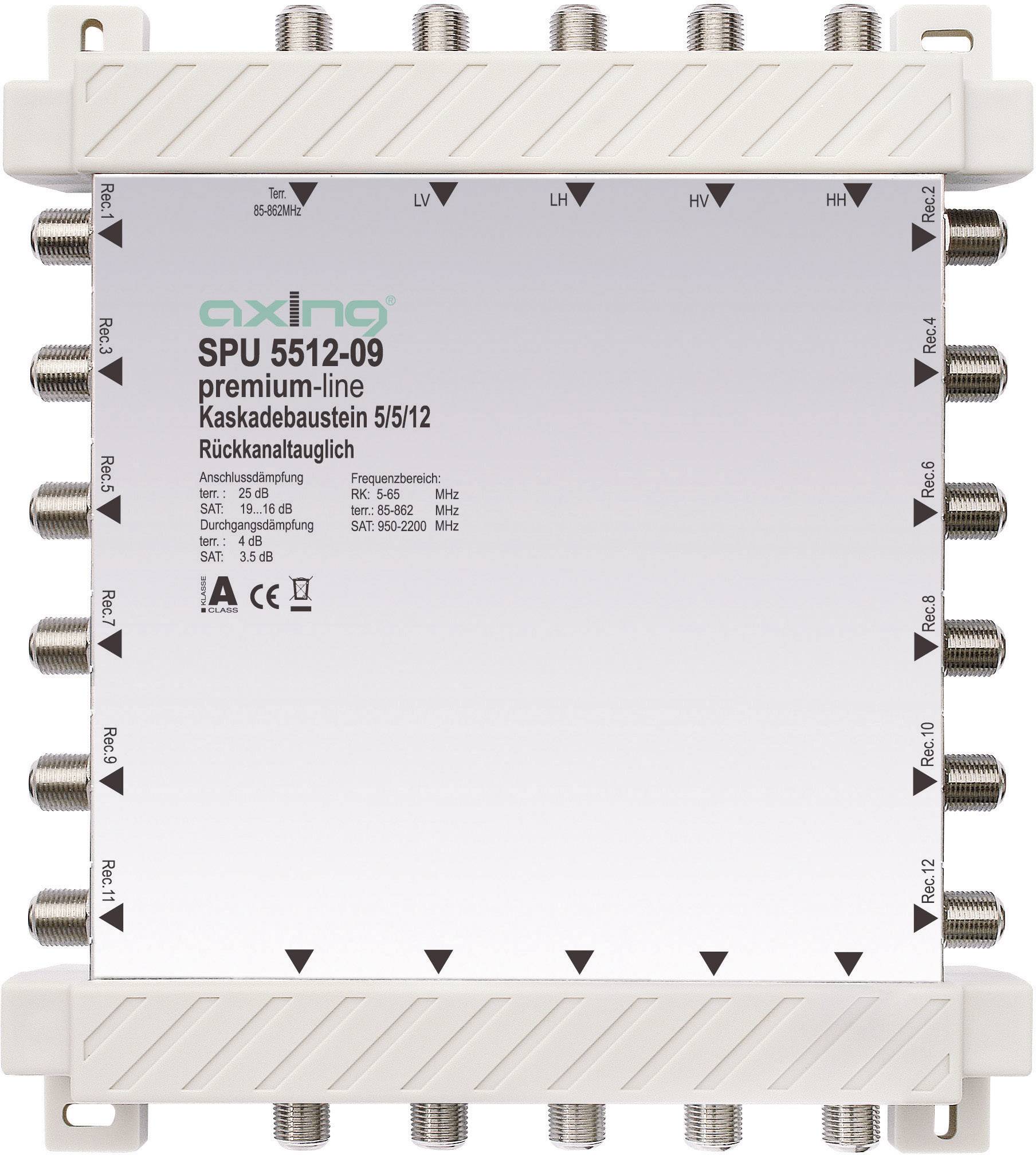

Axing SPU 5512-09 Passzív multiswitch kaszkád
- Passzív kaszkádmodul 5 az 12-ben
- 5 bemenet, 5 kimenet
- 12 kimenet a SAT vevőhöz
- Visszatérési csatorna 5 - 65 MHz
Műszaki adatok
- Termék típus
SAT multikapcsoló kaszkád
- Kivitel
Passzív
- Bemenetek (multikapcsoló)
5 (4 SAT/1 terresztikus)
- Résztvevők
12
- Kimenetek (multikapcsoló)
5 (4 SAT/1 terresztikus)
- Quad-LNB-hez illő
Igen
- Frekvencia (min.)
950 MHz
- Frekvencia (max.)
2200 MHz
- SAT szivárgás
16 - 19 dB
- Párologtatás (terresztikus)
25 dB
- Szélesség
190 mm
- Magasság
170 mm
- Mélység
40 mm
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 942157 Axing SPU 5512-09 SAT multikapcsoló kaszkád Bemenetek (multikapcsoló): 5 (4 SAT/1 terresztikus) Résztvevők száma: 12
Leírás
bővíteni z. B. az SPU 54-0x - 516-0x polaritáskapcsoló 6, 12 vagy 18 résztvevő számára.

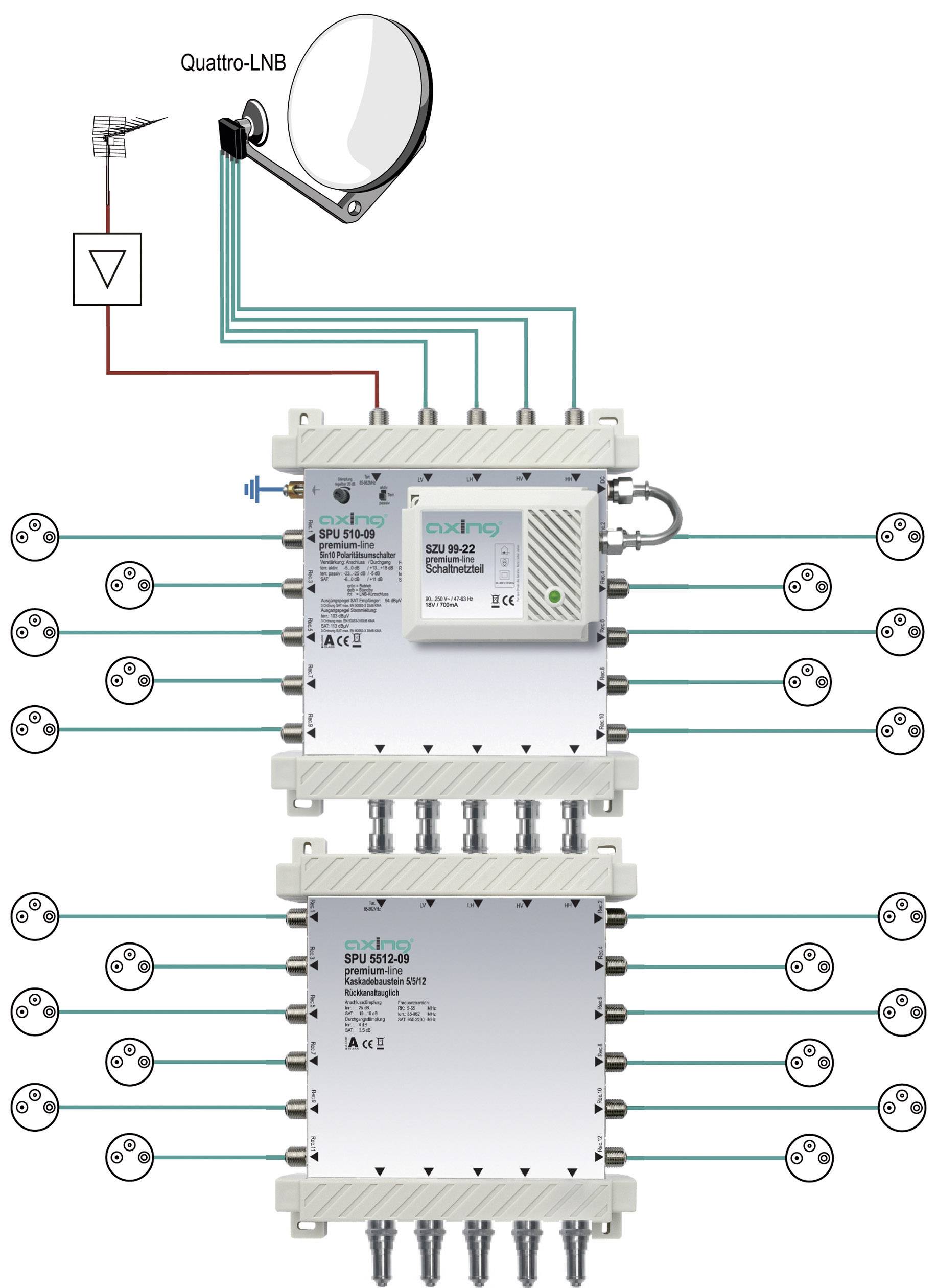

A kaszkádmodulokkal 4 SAT IF polarizációs szint, beleértve a földi jeleket is (pl. VHF rádió), több SAT vevőre osztható. SPU 556-09 = 6 vevő, SPU 558-09 = 8 vevő, SPU 5512-09 = 12 vevő és SPU 5518-09 = 18 vevő. Az SPU 556-09, SPU 558-09, SPU 5512-09 vagy SPU 5518-09 kaszkádmodulokkal rendelkező kaszkádrendszerhez az egyik SPU 56-09, 510-09 vagy 516-09 polaritáskapcsolóra van szükség. A polaritáskapcsoló üzembe helyezésekor vegye figyelembe annak használati utasítását.
Csatlakoztassa a polaritáskapcsoló kimeneteit a kaszkád modulok bemeneteihez. Használja az F / F-Quickfix adaptert (nem tartozik a szállítási csomagba), hogy egyszerűen csatlakoztassa az eszközöket.
Ha több kaszkádmodult használ, csatlakoztassa a kaszkádmodul kimeneteit egy másik kaszkádmodul bemenetéhez stb. Megjegyzés: A rendszer felépítésétől (szintveszteség) függően további polaritáskapcsolókra van szükség az átmenő jelek felerősítéséhez, ha több kaszkád modulok.
Az utolsó kaszkádmodul kimeneteit zárja le a polaritáskapcsolóval ellátott lezáró ellenállásokkal.
Csatlakoztassa a résztvevő kimeneteit az oldalon az antennacsatlakozókhoz. Minden RF csatlakozáshoz használjon erősen árnyékolt koaxiális kábeleket F csatlakozókkal.
Ez a szöveg gépi fordítással készült.
A kaszkádmodulokkal 4 SAT IF polarizációs szint, beleértve a földi jeleket is (pl. VHF rádió), több SAT vevőre osztható. SPU 556-09 = 6 vevő, SPU 558-09 = 8 vevő, SPU 5512-09 = 12 vevő és SPU 5518-09 = 18 vevő. Az SPU 556-09, SPU 558-09, SPU 5512-09 vagy SPU 5518-09 kaszkádmodulokkal rendelkező kaszkádrendszerhez az egyik SPU 56-09, 510-09 vagy 516-09 polaritáskapcsolóra van szükség. A polaritáskapcsoló üzembe helyezésekor vegye figyelembe annak használati utasítását.
Csatlakoztassa a polaritáskapcsoló kimeneteit a kaszkád modulok bemeneteihez. Használja az F / F-Quickfix adaptert (nem tartozik a szállítási csomagba), hogy egyszerűen csatlakoztassa az eszközöket.
Ha több kaszkádmodult használ, csatlakoztassa a kaszkádmodul kimeneteit egy másik kaszkádmodul bemenetéhez stb. Megjegyzés: A rendszer felépítésétől (szintveszteség) függően további polaritáskapcsolókra van szükség az átmenő jelek felerősítéséhez, ha több kaszkád modulok.
Az utolsó kaszkádmodul kimeneteit zárja le a polaritáskapcsolóval ellátott lezáró ellenállásokkal.
Csatlakoztassa a résztvevő kimeneteit az oldalon az antennacsatlakozókhoz. Minden RF csatlakozáshoz használjon erősen árnyékolt koaxiális kábeleket F csatlakozókkal.
Ez a szöveg gépi fordítással készült.
Kivitel
- Frekvencia tartomány 47 - 2200 MHz
- Előfizetői vonalak 12 Veszteség révén (földi / SAT) tipus 3 dB / tipus. 2 dB Kapcsolat megszakadása (földi / SAT) Típus 0 dB
- V / H leválasztása 25 dB
- A földi bemenet / SAT bemenet izolálása 40 dB
- SAT bemenet leválasztása «SAT bemenet: 40 dB F. kapcsolatok
Szállítás tartalma
- vízesés
- Használati útmutató
