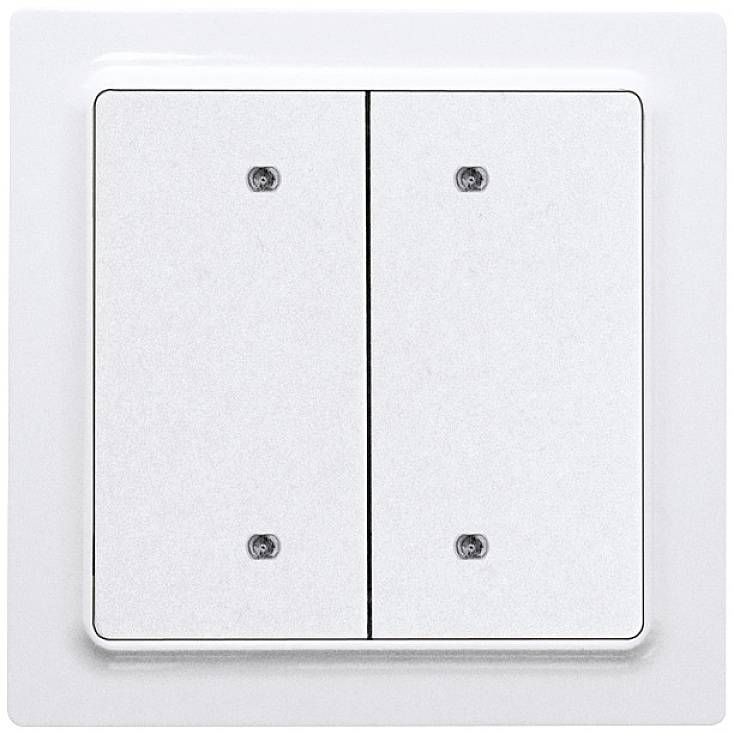

B4T55E-wg Eltako vezeték nélküli Nyomógomb 4 csatornás Falra szerelhető Max. hatótáv (szabad területen) 30 m

Busz 2 vagy 4 csatornás gomb Egyedi telepítéshez vagy az E-Design55 kapcsolórendszerbe történő beépítéshez. 80x80, 15mm magas. FTS14TG gombos átjárókhoz való csatlakoztatáshoz. Készenléti veszteség mindössze 0,2 watt. Rockerrel és dupla rockerrel. Intelligens otthon érzékelő. A szállítási terjedelem tartalmaz egy tartólemezt, egy rögzítőkeretet bepattintható elektronikával, egy R keretet, egy billenőt és egy dupla billenőt. A dupla billenővel 4 kiértékelhető jel adható meg, a billenővel csak 2 jel. Hátul egy 20 cm hosszú piros-fekete buszsor kerül ki. Piros csatlakozás a BP-hez, fekete a BN-hez egy FTS14TG gomb átjáróhoz. Legfeljebb 30 busz nyomógomb és/vagy FTS61BTK busz nyomógomb csatoló csatlakoztatható az FTS14TG nyomógombos átjáró BP és BN kapcsaihoz. A megengedett teljes kábelhossz 200 m. Az FTS14TG-hez mellékelt RLC elemet a legtávolabbi buszgomb vagy busznyomógomb-csatoló BP és BN kapcsaira is csatlakoztatni kell. A csatlakoztatott B4 tápellátása 29V DC-vel és egyben az adatátvitel a 2 vezetékes gombbuszon keresztül történik. Kérjük, csak szabványos busz- vagy telefonvonalat használjon. A hajtóművektől érkező visszaigazoló táviratok 4 vagy 2 sárga LED-del jelennek meg, ha az FTS14TG ID táblázatában a hajtóművek azonosítóit PCT14-gyel adták meg. A dobozban található hüvelyek csavaros rögzítésre szolgálnak egy 55 mm-es kapcsolódoboz felett. Összeszerelés: Csavarja fel a tartólemezt. Először rögzítse a keretet, majd pattintsa rá a szerelőkeretet az elektronikával (a 0-nak felül kell lennie). A himba felhelyezésekor a hátoldalon lévő 0 jelzésnek mindig felül kell lennie.

Ez a szöveg gépi fordítással készült.
