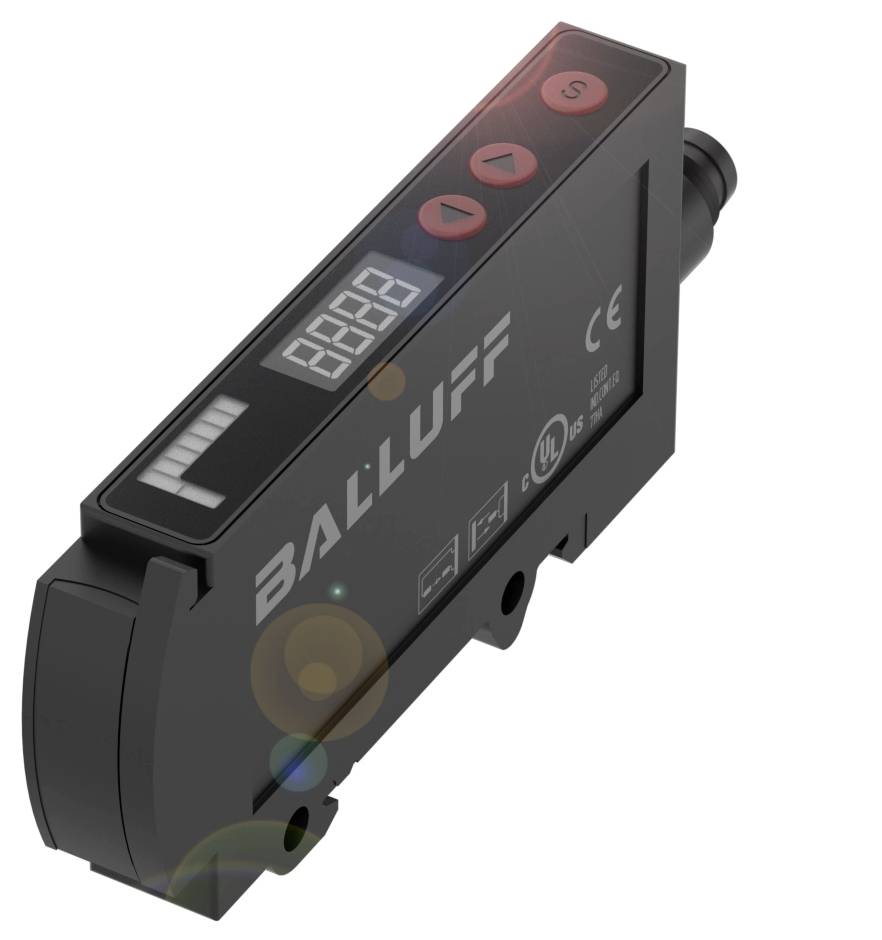

BALLUFF BFB0005 BFB0005 Száloptikai alapegység 1 db 24 (H x Sz x Ma) 84.00 x 10.40 x 35.40 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Száloptikai alapegység
Üzemi feszültség (min.)
10.0 V
Max. üzemi feszültség
30.0 V
Gyártói szám
BFB0005
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (99 205 Ft / Darab)
99 205 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BFB0005 Száloptikai alapú eszközök műanyag és üvegszálakhoz
- Méretek: 10,4 x 35,4 x 84 mm
- Sorozat: 75K
- Interfész: NPN alapállapotban nyitott/zárt (NO/NC)
- Bemeneti funkció: Betanítás Sn
- Billentyűzár be/ki
- Működési elv: Száloptikai eszköz
Műszaki adatok
- Főbb jellemzők: Méretek: 10,4 x 35,4 x 84 mm
- Csatlakozás: Csatlakozó, M8x1 csatlakozó, 4 tűs
- Sorozat: 75K
- Üzemi feszültség Ub: 10...30 VDC
- Bemeneti funkció: Betanítás Sn
- Billentyűzár be/ki
- Beállítási lehetőség: LCD leolvasási irány
- Idő funkció
- Gyári beállítás (visszaállítás)
- Mód normál/finom/gyors/széles sávú
- Egyetlen impulzus időtartama
- Kapcsolási távolság (Sn), 2 érték
- Kijelző be/ki
- Késleltetési idő
- Billentyűzár be/ki
- Világos/sötét váltás
- Érzékenység (Sn)
- Működési elv: Száloptikai eszköz
- A ház anyaga: ABS
- Fénytípus: piros LED-es fény
- Kapcsolási frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Interfész: NPN alapállapotban nyitott/zárt (NO/NC)
- További jellemzők:
- Működési elv: Száloptikai eszköz
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges üzemi áram Ie: 100 mA
- Névleges szigetelési feszültség Ui: 75 V DC
- Üzemi feszültség Ub: 10...30 VDC
- Maradék ingadozás max. (Ue %-a): 10%
- Kapcsolási frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Érintésvédelmi osztály II
- Csatlakozás: Csatlakozó, M8x1 dugó, 4 tűs
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- H max. hiszterézis (Sr %-a): 10,0%
- Hatótávolság: az optikai szálaktól függ
- Beállítási lehetőségek: LCD leolvasási irány | Időfunkció | Gyári beállítás (alaphelyzet) | Mód normál/finom/gyors/széles | Egyszeres impulzus időtartama | Kapcsolási távolság (Sn), 2 érték | Kijelző be/ki | Késleltetési idő | Billentyűzár be/ki | Világos/sötét kapcsolás | Érzékenység (Sn)
- Sorozat: 75K
- Alak: Téglalap alakú | Egyenes csatlakozás
- Kijelző: Kimeneti funkció - sárga LED | Zöld LED: Üzemi feszültség | Beállítási mód aktív - piros LED | Kiválasztott funkció - piros LED | Alapállapotban zárt kapcsolási funkció: piros LED | Kapcsolási pont - LCD | Jelerősség - LCD | Speciális mód aktív - piros LED | Billentyűzár aktív: piros LED | Időfunkció aktív: piros LED
- Állító: Gomb (3x)
- Kikapcsolási késleltetés toff max.: 0,06/0,5/8 ms
- Bekapcsolási késleltetés max.: 0,06/0,5/8 ms
- Terhelés nélküli áram Io max. Ue-nél: 25 mA
- Max. feszültségesés Ud Ie esetén: 2,4 V
- Beviteli funkció: Sn tanulása | Billentyűzár be/ki
- Optikai csatlakozás: Ø 2,2 mm
- Termék típus
Száloptikai alapegység
- Gyártói szám
BFB0005
- Tartalom
1 db
- Üzemi feszültség
24
- Üzemi feszültség (min.)
10.0 V
- Max. üzemi feszültség
30.0 V
- Üzemi feszültség
10.0 - 30.0 V
IP64
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
60 °C
- Hossz
84.00 mm
- Szélesség
10.40 mm
- Magasság
35.40 mm
- Méret
(H x Sz x Ma) 84.00 x 10.40 x 35.40 mm
- Névleges feszültség
30.0 V
- Ház anyaga
ABS
- Csatlakozó
Csatlakozódugó
Csatlakozódugó
- Kimenetek
NPN
- Üzemáram
100 mA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416211 BALLUFF BFB0005 BFB0005 Száloptikai alapegység 1 db 24 (H x Sz x Ma) 84.00 x 10.40 x 35.40 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416211 BALLUFF BFB0005 BFB0005 Száloptikai alapegység 1 db 24 (H x Sz x Ma) 84.00 x 10.40 x 35.40 mm
Leírás
A Balluff optikai szálas érzékelőket akkor alkalmazzák, ha egy hagyományos optoszenzor túl nagy vagy túl rugalmatlan az alkalmazáshoz. Száloptikás érzékelőinket műanyag vagy száloptikás lencsével kombináljuk, hogy komplett érzékelőt hozzunk létre. Különböző tulajdonságaik maximális rugalmasságot biztosítanak az alkalmazástól függően. Sorozat = 75K, Méretek = 10,4 x 35,4 x 84 mm, Interfész = NPN nyitó/záró (NO/NC), Működési elv = Száloptikás eszköz, Bemeneti funkció = Teach-in Sn, Billentyűzár be/ki, Beállítási lehetőség = LCD leolvasási irány, Időfunkció, Gyári beállítás (alaphelyzet), Mód normál/finom/gyors/távoli, Egyetlen impulzus időtartama, Kapcsolási távolság (Sn), 2 érték, Kijelző be/ki, Késleltetési idő, Billentyűzár be/ki, Világosra/sötétre kapcsolás, Érzékenység (Sn), Üzemi feszültség Ub = 10...30 VDC, Fénytípus = LED piros fény, Csatlakozás = Dugaszolható csatlakozó, M8x1 csatlakozó, 4-tűs, Ház anyaga = ABS, Kapcsolási frekvencia = 8000 Hz / 1000 Hz / 125 Hz, Engedély/Megfelelőség = cULus CEWEEE
