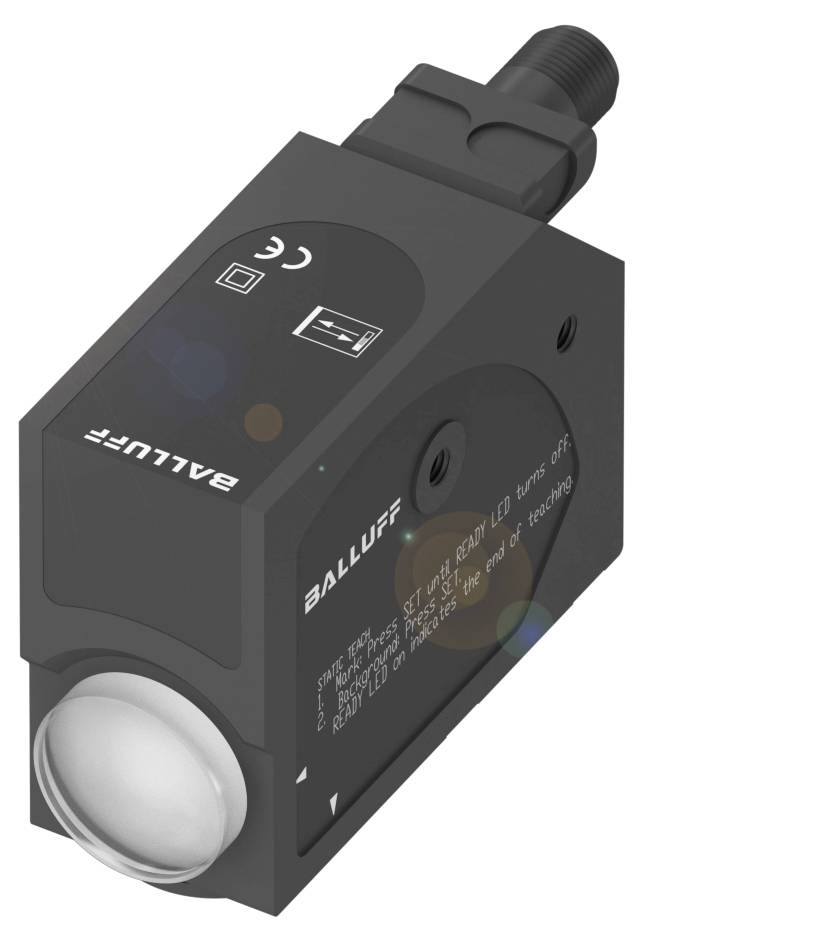

BALLUFF BKT0002 BKT 67M-002-U-S92 Kontraszt szkenner 1 db 24 V/DC (H x Sz x Ma) 32 x 64 x 82 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Kontraszt szkenner
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
BKT 67M-002-U-S92
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (161 409 Ft / Darab)
161 409 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BKT0002 kontrasztanyag-szkenner
- Méretek: 32 x 64 x 82 mm
- Sorozat: 67M
- Interfész: PNP/NPN alapállapotban nyitott/zárt (NO/NC)
- Analóg, feszültség 1…5,5 V
- Bemeneti funkció: időfunkció be/ki
- Működési elv: kontraszt gomb
Műszaki adatok
- Főbb jellemzők: Méretek: 32 x 64 x 82 mm
- Aktív felület, anyag: PMMA
- Csatlakozás: Csatlakozó, M12x1 dugó
- Sorozat: 67M
- Üzemi feszültség Ub: 10...30 VDC
- Bemeneti funkció: időfunkció be/ki
- Működési elv: kontraszt gomb
- Optikai működési elv: fényérzékelő, fókuszált
- Ház anyaga: festett, öntött alumínium
- Fénytípus: kék fény/zöld fény/piros fény
- Fényfolt mérete: 5 x 1,5 mm 9 mm-nél
- Tartomány: 6...12 mm
- Interfész: PNP/NPN alapállapotban nyitott/zárt (NO/NC)
- Analóg, feszültség 1…5,5 V
- Sugár karakterisztika: fókuszált
- További jellemzők:
- Működési elv: kontraszt gomb
- Méretek: 32 x 64 x 82 mm
- Rögzítés: M5-ös csavar
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges üzemi áram Ie: 100 mA
- Névleges szigetelési feszültség Ui: 75 V DC
- Készenléti késleltetés TV max.: 300 ms
- Üzemi feszültség Ub: 10...30 VDC
- Maradék ingadozás max. (Ue %-a): 8%
- Kapcsolási frekvencia: 15000 Hz
- Érintésvédelmi osztály II
- Csatlakozás: Csatlakozó, M12x1 dugó
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Csere lehetőség védett: igen
- Aktív felület, anyag: PMMA
- Kapcsolókimenet: PNP/NPN nyitó/záró (NO/NC)
- Ház anyaga: festett, öntött alumínium
- EN 60068-2-27, Ütés: Fél szinusz, 30 gn, 11 ms, 3x6|Fél szinusz, 30 gn, 6 ms, 3x10000
- EN 60068-2-6, rezgés: 10…55 Hz, amplitúdó 1 mm, 3x2 óra
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...55 °C
- Szennyezési fok: 3
- Tartomány: 6...12 mm
- Beállítási lehetőségek: Kontraszt (kapcsolási pont) | Világos/sötét kapcsolás | Kapcsolókimenet PNP/NPN
- Felületvédelem: lakkozott
- Sorozat: 67M
- Alak: Téglalap alakú | Csatlakozás forgatható
- Kijelző: Kimeneti funkció - sárga LED | Készenlét - zöld LED | Hiba - zöld LED, villog | Rövidzárlat - zöld LED, villog
- Állító: Gomb
- Kikapcsolási késleltetés toff max.: 0,033 ms
- Bekapcsolási késleltetés max.: 0,033 ms
- Terhelés nélküli áram Io max. Ue-nél: 50 mA
- Max. környezeti fényerősség: 5000 lux
- Optikai működési elv: fényérzékelő, fókuszált
- Fénytípus: kék fény/zöld fény/piros fény
- Fényfolt mérete: 5 x 1,5 mm 9 mm-nél
- Optikai kapcsolási funkció: világos/sötét kapcsolás
- Sugár karakterisztika: fókuszált
- Hullámhossz: 465 nm/520 nm/630 nm
- LED-csoport az IEC 62471 szabvány szerint: Szabad csoport
- További jellemzők: Megfordítható optika (fénykibocsátás 0°/|90°), vízszintes fénypont
- Bemeneti funkció: időfunkció be/ki
- Analóg kimenet: Analóg, feszültség 1…5,5 V
- Terhelési ellenállás RL min. (Analóg U): 2,2 kOhm
- Feszültségesés Ud max. Ie feszültségnél Elektromos csatlakozás: 2 V
- Időfunkció: kikapcsolási késleltetés
- Időfunkció, időtartam: 20 ms
- Termék típus
Kontraszt szkenner
- Gyártói szám
BKT 67M-002-U-S92
- Tartalom
1 db
- Üzemi feszültség
24 V/DC
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
IP67
- Hossz
32 mm
- Szélesség
64 mm
- Magasság
82 mm
- Méret
(H x Sz x Ma) 32 x 64 x 82 mm
- Hullámhossz
465 nm
520 nm
630 nm
- Ház anyaga
Alumínium öntvény
- Csatlakozó
Csatlakozódugó
- Anyag
Alumínium öntvény
- Kimenetek
NPN, nyitó
NPN, záró
PNP, nyitó
PNP, záró
12 mm
- Kapcsolási frekvencia
15000 Hz
- Üzemáram
100 mA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 Kontraszt szkenner 1 db 24 V/DC (H x Sz x Ma) 32 x 64 x 82 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 Kontraszt szkenner 1 db 24 V/DC (H x Sz x Ma) 32 x 64 x 82 mm
Leírás
A kontrasztérzékelők nagy felbontású fényérzékelők, amelyek a tárgyakat szürkeárnyalatuk alapján különböztetik meg. A Balluff robusztus kontrasztérzékelői még a kis kontrasztkülönbségeket is érzékelik, akár 30 kHz-es magas kapcsolási frekvenciával rendelkeznek, és ezért különösen gyorsak. Nagy pozicionálási pontosságot tesznek lehetővé, ezért széles körben alkalmazhatók, például a nyomda- és csomagolóiparban. Sorozat = 67M, Méretek = 32 x 64 x 82 mm, Interfész = PNP/NPN Normál esetben nyitott/zárt (NO/NC) Analóg, Feszültség 1,5,5 V, Bemeneti funkció = Időfunkció be/ki, Működési elv = Kontrasztérzékelő, Optikai működési elv = Fókuszált fényérzékelő, Sugárkarakterisztika = Fókuszált, Fénytípus = Kék fény/Zöld fény/Piros fény, Fénypont mérete = 5 x 1,5 mm 9 mm-en, Hatótávolság = 6...12 mm, Csatlakozás = Dugaszolható csatlakozó, M12x1 csatlakozó, Ház anyaga = Öntött alumínium, Érzékelő felület, Anyag = PMMA, Üzemi feszültség Ub = 10...30 VDC, Engedély/Megfelelőség = CEcULusWEEE
