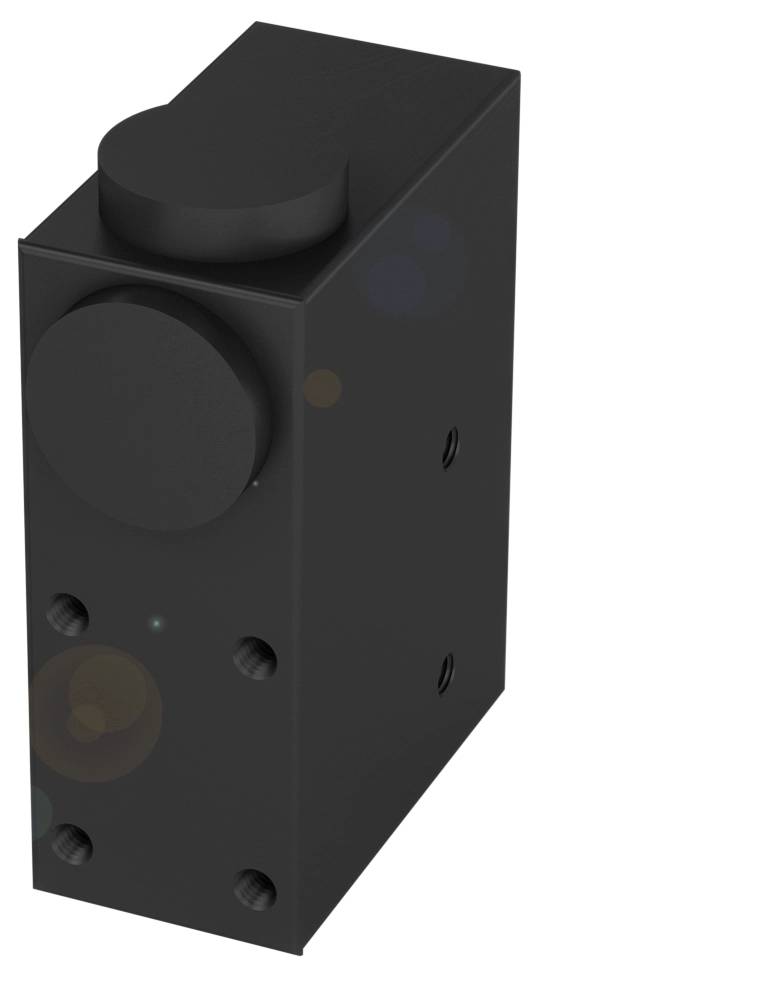

BALLUFF BKT000N BKT000N Kontraszt szkenner 1 db 24 (H x Sz x Ma) 62.30 x 31.00 x 97.80 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Kontraszt szkenner
Üzemi feszültség (min.)
10 V
Max. üzemi feszültség
30 V
Gyártói szám
BKT000N
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (259 047 Ft / Darab)
259 047 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BKT000N kontrasztanyag-szkenner
- Méretek: 31 x 97,8 x 62,3 mm
- Sorozat: M
- Interfész: PNP/NPN alapállapotban nyitott/zárt (NO/NC)
- Analóg, feszültség 0…5,5 V
- Beviteli funkció: ugyanaz a funkció, mint a gombnak
- Működési elv: kontraszt gomb
Műszaki adatok
- Főbb jellemzők: Méretek: 31 x 97,8 x 62,3 mm
- Aktív felület, anyag: üveg
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
- Sorozat: M
- Üzemi feszültség Ub: 10...30 VDC
- Beviteli funkció: ugyanaz a funkció, mint a gombnak
- Működési elv: kontraszt gomb
- Optikai működési elv: fényérzékelő, fókuszált
- Ház anyaga: cink, présöntvény, festett
- Fénytípus: fehér fény
- Fényfolt mérete: Ø 3 mm 9 mm-nél
- Tartomány: 7...11 mm
- Interfész: PNP/NPN alapállapotban nyitott/zárt (NO/NC)
- Analóg, feszültség 0…5,5 V
- Sugárjellemző: fókuszált
- További jellemzők:
- Működési elv: kontraszt gomb
- Méretek: 31 x 97,8 x 62,3 mm
- Rögzítés: M5-ös csavar
- Kimeneti ellenállás Ra: 10,0 kOhm
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges üzemi áram Ie: 200 mA
- Üzemi feszültség Ub: 10...30 VDC
- Maradék ingadozás max. (Ue %-a): 10%
- Kapcsolási frekvencia: 10000 Hz
- Csatlakozás: Csatlakozó, M12x1 dugó, 4 pólusú
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Aktív felület, anyag: üveg
- Kapcsolókimenet: PNP/NPN nyitó/záró (NO/NC)
- Ház anyaga: cink, présöntvény, festett
- EN 60068-2-27, Lökés: Félszinusz, 30 gn, 11 ms, 3x6
- EN 60068-2-6, rezgés: 10…55 Hz, amplitúdó 1,5 mm, 3x2 óra
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...55 °C
- Tartomány: 7...11 mm
- Beállítási lehetőségek: Billentyűzár be/ki | Időfunkció be/ki | Világos-/sötétségkapcsolás | Kapcsolókimenet PNP/NPN | Kontraszt (kapcsolási pont)
- Felületvédelem: lakkozott
- Sorozat: M
- Alak: Téglalap alakú | Csatlakozás forgatható
- Kijelző: Kimeneti funkció - piros LED | Készenlét - zöld LED | Hiba - zöld LED, villog | Rövidzárlat - zöld LED, villog
- Állító: Csúszókapcsoló (3x) | Gomb (2x)
- Kikapcsolási késleltetés toff max.: 0,05 ms
- Bekapcsolási késleltetés max.: 0,05 ms
- Terhelés nélküli áram Io max. Ue-nél: 80 mA
- Feszültségesés Ud max. Ie esetén: 2 V
- Környezeti fény max.: 5000 lux
- Optikai működési elv: fényérzékelő, fókuszált
- Fénytípus: fehér fény
- Fényfolt mérete: Ø 3 mm 9 mm-nél
- Optikai kapcsolási funkció: világos/sötét kapcsolás
- Sugár karakterisztika: fókuszált
- Hullámhossz: 400…700 nm
- További jellemzők: Megfordítható optika (fénykibocsátás 0°/|90°), függőleges fénypont
- Beviteli funkció: ugyanaz a funkció, mint a gombnak
- Analóg kimenet: Analóg, feszültség 0…5,5 V
- Terhelési ellenállás RL min. (Analóg U): 2,2 kOhm
- Időfunkció: kikapcsolási késleltetés
- Időfunkció, időtartam: 20 ms
- Termék típus
Kontraszt szkenner
- Gyártói szám
BKT000N
- Tartalom
1 db
- Üzemi feszültség
24
- Üzemi feszültség (min.)
10 V
- Max. üzemi feszültség
30 V
- Üzemi feszültség
10 - 30 V
IP67
- Hőmérséklet (min.)
-10 °C
- Hőmérséklet (max.)
55 °C
- Hossz
62.30 mm
- Szélesség
31.00 mm
- Magasság
97.80 mm
- Méret
(H x Sz x Ma) 62.30 x 31.00 x 97.80 mm
- Névleges feszültség
30 V
- Hullámhossz
700 nm
- Ház anyaga
Cink
- Csatlakozó
Csatlakozódugó
Csatlakozódugó
- Anyag
Cink öntvény
- Kimenetek
NPN, váltó;PNP, váltó
11 mm
- Kapcsolási frekvencia
10000 Hz
- Üzemáram
200 mA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416203 BALLUFF BKT000N BKT000N Kontraszt szkenner 1 db 24 (H x Sz x Ma) 62.30 x 31.00 x 97.80 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416203 BALLUFF BKT000N BKT000N Kontraszt szkenner 1 db 24 (H x Sz x Ma) 62.30 x 31.00 x 97.80 mm
Leírás
A kontrasztérzékelők nagy felbontású fényérzékelők, amelyek a tárgyakat szürkeárnyalatuk alapján különböztetik meg. A Balluff robusztus kontrasztérzékelői még a kis kontrasztkülönbségeket is érzékelik, akár 30 kHz-es magas kapcsolási frekvenciával rendelkeznek, és ezért különösen gyorsak. Nagy pozicionálási pontosságot tesznek lehetővé, ezért széles körben alkalmazhatók, például a nyomda- és csomagolóiparban. Sorozat = M, Méretek = 31 x 97,8 x 62,3 mm, Interfész = PNP/NPN Alaphelyzetben nyitott/zárt (NO/NC) Analóg, Feszültség 0,5,5 V, Bemeneti funkció = Ugyanaz a funkció, mint a nyomógombnak, Működési elv = Kontrasztérzékelő, Optikai működési elv = Fényérzékelő, fókuszált, Sugárkarakterisztika = Fókuszált, Fénytípus = Fehér fény, Fénypont mérete = Ø 3 mm 9 mm-nél, Hatótávolság = 7...11 mm, Csatlakozás = Dugaszoló csatlakozó, M12x1 csatlakozó, 4-tűs, Ház anyaga = Cinköntvény, Érzékelő felület anyaga = Üveg, Üzemi feszültség Ub = 10...30 VDC, Engedély/Megfelelőség = CEWEEE
