Name: BALLUFF BOD0008 Távolságérzékelő 1 db 24 Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416248
Availability: BackOrder

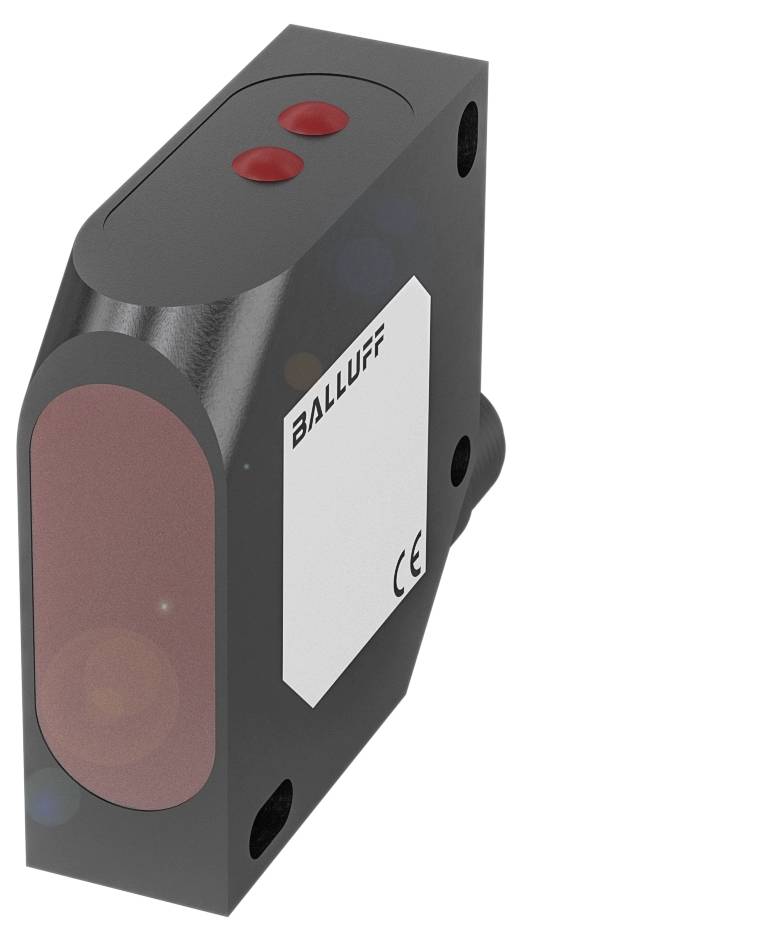

Egy téglalap alakú, fekete érzékelő piros felülettel és két piros gombbal. 'Balluff' felirattal és CE jelöléssel ellátva.

Hasonló kivitel

Termék típus

Távolságérzékelő

Üzemi feszültség (min.)

18.0 V

Max. üzemi feszültség

30.0 V

Max. hatótáv (szabad területen)

300 mm

Gyártói szám

BOD0008

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 10. [Cs.]

Szám

Összesen (442 990 Ft / Darab)

442 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Balluff BOD0008 távolságérzékelők műanyag házzal, vörös fénylézerrel és PMMA aktív felülettel

Méretek: 17 x 50 x 50 mm
Sorozat: 26K
Interfész: Analóg, áram 4…20 mA
lineáris emelkedő/csökkenő
PNP alapállapotban nyitott/zárt (NO/NC)
Működési elv: Optoelektronikus távolságérzékelő
Optikai működési elv: Háromszögelés

Műszaki adatok

Főbb jellemzők: Méretek: 17 x 50 x 50 mm
Csatlakozás: Csatlakozó, M12x1 csatlakozó, 5 tűs
Felbontás: 0,1% teljes tartomány
Sorozat: 26K
Üzemi feszültség Ub: 18...30 VDC
Működési elv: Optoelektronikus távolságérzékelő
Optikai működési elv: Háromszögelés
A ház anyaga: ABS
Pontosság: ±0,25% teljes tartomány
Fénytípus: Lézervörös fény
Fénypont mérete: 2 x 4,5 mm 300 mm-en
Tartomány: 80...300 mm állítható
Interfész: Analóg, áram 4…20 mA
lineáris emelkedő/csökkenő
PNP alapállapotban nyitott/zárt (NO/NC)
Sugárjellemző: divergens
További jellemzők:
Méretek: 17 x 50 x 50 mm
Rögzítés: M4-es csavar
Névleges üzemi feszültség Ue DC: 24 V
Névleges üzemi áram Ie: 100 mA
Névleges szigetelési feszültség Ui: 50 V DC
Készenléti késleltetés TV max.: 300 ms
Üzemi feszültség Ub: 18...30 VDC
Max. terhelőkapacitás Ue-nél: 0,1 µF
Kapcsolási frekvencia: 1000 Hz
Érintésvédelmi osztály II
Csatlakozás: Csatlakozó, M12x1 dugó, 5 pólusú
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
Névleges kapcsolási távolság Sn: 300 mm, állítható
MTTF (40 °C): 9 a
Aktív felület, anyag: PMMA
Kapcsolókimenet: PNP nyitó/záró (NO/NC)
A ház anyaga: ABS
Védelmi típus: IP67
Környezeti hőmérséklet: -10...60 °C
Tartomány: 80...300 mm állítható
Kikapcsolási késleltetés max.: 0,5 ms
Bekapcsolási késleltetés max.: 0,5 ms
Terhelés nélküli áram Io max. Ue-nél: 40 mA
Környezeti fény max.: 5000 lux
Optikai működési elv: Háromszögelés
Lézerosztály az IEC 60825-1 szabvány szerint: 2
Fénytípus: Lézervörös fény
Fénypont mérete: 2 x 4,5 mm 300 mm-en
Átlagos teljesítmény Po max.: 1 mW
Optikai kapcsolási funkció: világos/sötét kapcsolás
Sugárjellemző: divergens
Hullámhossz: 650 nm
Beviteli funkció: Billentyűzár | Adó be/ki
Felbontás: 0,1% teljes tartomány
Analóg kimenet: Analóg, áram 4…20 mA
Kimeneti karakterisztika: lineáris emelkedő/csökkenő
Terhelési ellenállás RL max. (Analóg I): 500 ohm
Pontosság: ±0,25% teljes tartomány
Átlagos élettartam: 50 000 óra, 40 °C

Termék típus: Távolságérzékelő

Gyártói szám: BOD0008

Tartalom: 1 db

Üzemi feszültség: 24

Üzemi feszültség (min.): 18.0 V

Max. üzemi feszültség: 30.0 V

Üzemi feszültség: 18.0 - 30.0 V

Érintkező típus: 1 PNP

Adó típus: Félvezető lézer, piros

Kimenetek: PNP

Min. hatótáv (szabad területen): 80 m

: 300 mm

Tolerancia: 0.25 %

Csatlakozó: Csatlakozódugó
Csatlakozódugó

: IP67

Hőmérséklet (min.): -10 °C

Hőmérséklet (max.): 60 °C

Hossz: 50.00 mm

Szélesség: 17.00 mm

Magasság: 50.00 mm

Méret: (H x Sz x Ma) 50.00 x 17.00 x 50.00 mm

Csatlakozó oldali menet típus: M12 x 1

Gyártói szám: BOD0008

Névleges feszültség: 30.0 V

Pólusszám: 5

Hullámhossz: 650 nm

Ház anyaga: ABS

Anyag: ABS

Lézer osztály: 2

Kapcsolási távolság (max.): 300 mm

Kapcsolási frekvencia: 1000 Hz

Üzemáram: 100 mA

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3416248 BALLUFF BOD0008 Távolságérzékelő 1 db 24 Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 50.00 x 17.00 x 50.00 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3416248 BALLUFF BOD0008 Távolságérzékelő 1 db 24 Max. hatótáv (szabad területen): 300 mm (H x Sz x Ma) 50.00 x 17.00 x 50.00 mm

Leírás

Sorozat = 26K, Méretek = 17 x 50 x 50 mm, Interfész = Analóg, Áram 4,20 mA lineáris emelkedő/csökkenő PNP záró/záró (NO/NC), Működési elv = Optoelektronikus távolságérzékelő, Optikai működési elv = Háromszögelés, Sugárkarakterisztika = Divergens, Fénytípus = Lézervörös fény, Fénypont mérete = 2 x 4,5 mm 300 mm-en, Tartomány = 80...300 mm állítható, Pontosság = ±0,25 % FS, Felbontás = 0,1 % FS, Csatlakozás = Csatlakozó, M12x1 dugó, 5-tűs, Ház anyaga = ABS, Üzemi feszültség Ub = 18...30 VDC, Jóváhagyás/Megfelelőség = CEcULusEACWEEE

Ez a szöveg gépi fordítással készült.
