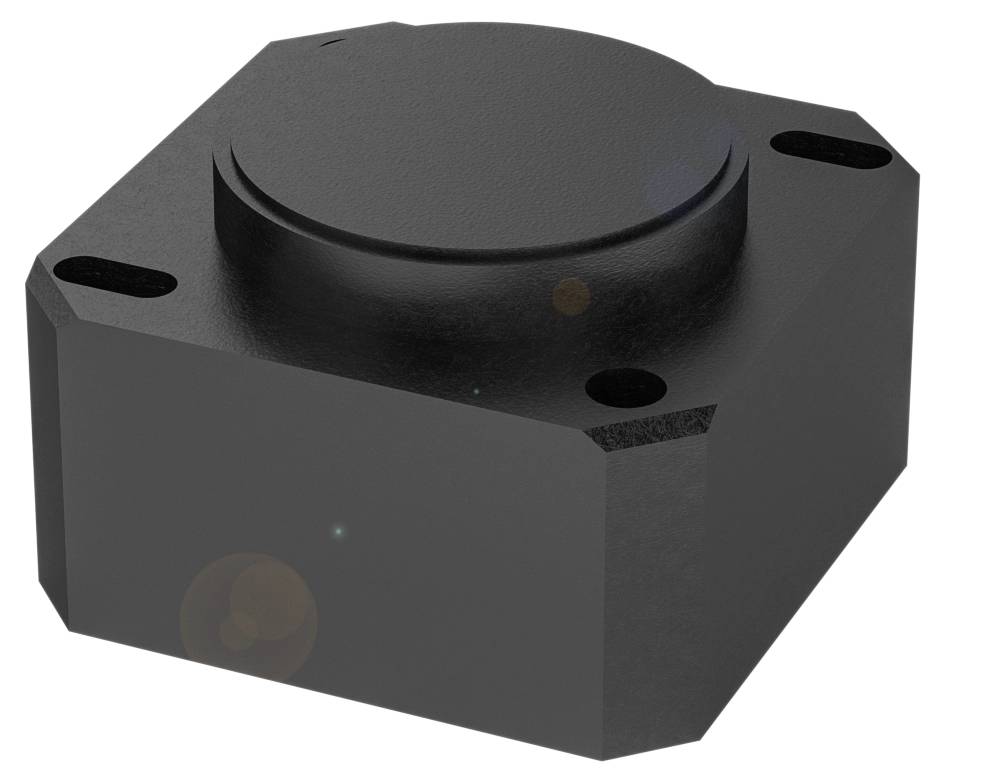

BALLUFF Dőlés érzékelő BSI0012 BSI0012 Mérési tartomány: 90 - -90 ° M12 x 1
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Dőlés érzékelő
Max. üzemi feszültség
30 V
Mérési tartomány (max.)
-90 °
Csatlakozó
M12 x 1
Védelmi típus
IP67/IP69
Adatlap (PDF)
Szám
Összesen (168 496 Ft / Darab)
168 496 Ft
ÁFA nélkül
Főbb jellemzők
Balluff BSI0012 Négyzet alakú kompakt kivitel egy vagy két mérőtengellyel
- Üzemi feszültség Ub: 10...30 VDC
- Interfész: 2x analóg, áram 4…20 mA
- Mérési tartomány: -90...90°
- Mérési elv: MEMS
- Mérőtengelyek: 2
Műszaki adatok
- Főbb jellemzők: Csatlakozás: csatlakozó, M12x1
- Felbontás: ≤ 0,09°
- Üzemi feszültség Ub: 10...30 VDC
- Ház anyaga: műanyag
- Pontosság: ±1,0°
- Mérőtengelyek: 2
- Mérési tartomány: -90...90°
- Mérési elv: MEMS
- Interfész: 2x analóg, áram 4…20 mA
- Védelmi típus: IP67
- IP69
- Környezeti hőmérséklet: -40...80 °C
- Kiegészítő szöveg: A középre állítás a vízszintestől ±5°-os eltérésen belül lehetséges.
- További jellemzők:
- Méretek: 40 x 25 x 40 mm
- Rögzítés: Csavarok
- Névleges üzemi feszültség Ue DC: 24 V
- Üzemi feszültség Ub: 10...30 VDC
- Csatlakozás: M12x1
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Csere lehetőség védett: nem
- MTTF (40 °C): 131 a
- Ház anyaga: műanyag
- EN 60068-2-27, Ütésállóság: igen
- EN 60068-2-6, Rezgés: igen
- Védettségi osztály: IP67, IP69
- Környezeti hőmérséklet: -40...80 °C
- Tárolási hőmérséklet: -40...85 °C
- Súly: 45 g
- Áramfelvét max.: 15 mA
- Felbontás: ≤ 0,09°
- Analóg kimenet: 2x analóg, áram 4…20 mA
- Pontosság: ±1,0°
- Relatív páratartalom: 95%, nem lecsapódó
- Mérési elv: MEMS
- Mintavételi frekvencia: 20 ms
- Hőmérséklet-ingadozás max.: ±0,8°/10 K
- Mérőtengelyek: 2
- Forgásirány: óramutató járásával megegyező
- Max. terhelési ellenállás, analóg kimenet: 900 ohm
- Termék típus
Dőlés érzékelő
- Gyártói szám
BSI0012
- Üzemi feszültség (min.)
10 V
- Max. üzemi feszültség
30 V
- Üzemi feszültség
10 - 30 V
- Üzemáram
24 mA
- Mérési tartomány (min.)
90°
- Mérési tartomány (max.)
-90°
- Mérési tartomány
90 - -90 °
- Felbontás
0.09°
- Tengelyek száma
2
- Csatlakozó
M12 x 1
- Ház anyaga
Műanyag
- Szerelési mód
Csavaros rögzítés
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
80 °C
IP67/IP69
- Hossz
40 mm
- Szélesség
40 mm
- Magasság
25 mm
- Tartalom
1 db
- Névleges feszültség
30 V
- Anyag
Műanyag
- Üzemi feszültség
24 V/DC
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3418076 BALLUFF Dőlés érzékelő BSI0012 BSI0012 Mérési tartomány: 90 - -90 ° M12 x 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3418076 BALLUFF Dőlés érzékelő BSI0012 BSI0012 Mérési tartomány: 90 - -90 ° M12 x 1
Leírás
A MEMS-alapú dőlésérzékelők ideálisak gépalkatrészek két tengely mentén történő helyzetének vezérlésére. Mérési elv = MEMS alapú mérőrendszer, mérőtengelyek = 2, mérési tartomány = -90...90°, üzemi feszültség Ub = 10...30 VDC, interfész = 2x analóg, áram 4,20 mA, felbontás =? 0,09 °, Pontosság = ±0,8°, Csatlakozás = Csatlakozó, M12x1, Ház anyaga = Műanyag, Környezeti hőmérséklet = -25...85 °C, Védettségi osztály = IP67, Engedély/Megfelelőség = CEcULusWEEE, Kiegészítő szöveg = Központosítás lehetséges a vízszintestől ±5° eltérésen belül
