BALLUFF Helyzetmérő rendszer Mágneses BMP000A BMP000A Analóg (H x Sz x Ma) 170 x 17.5 x 9.6 mm darab vásárlása

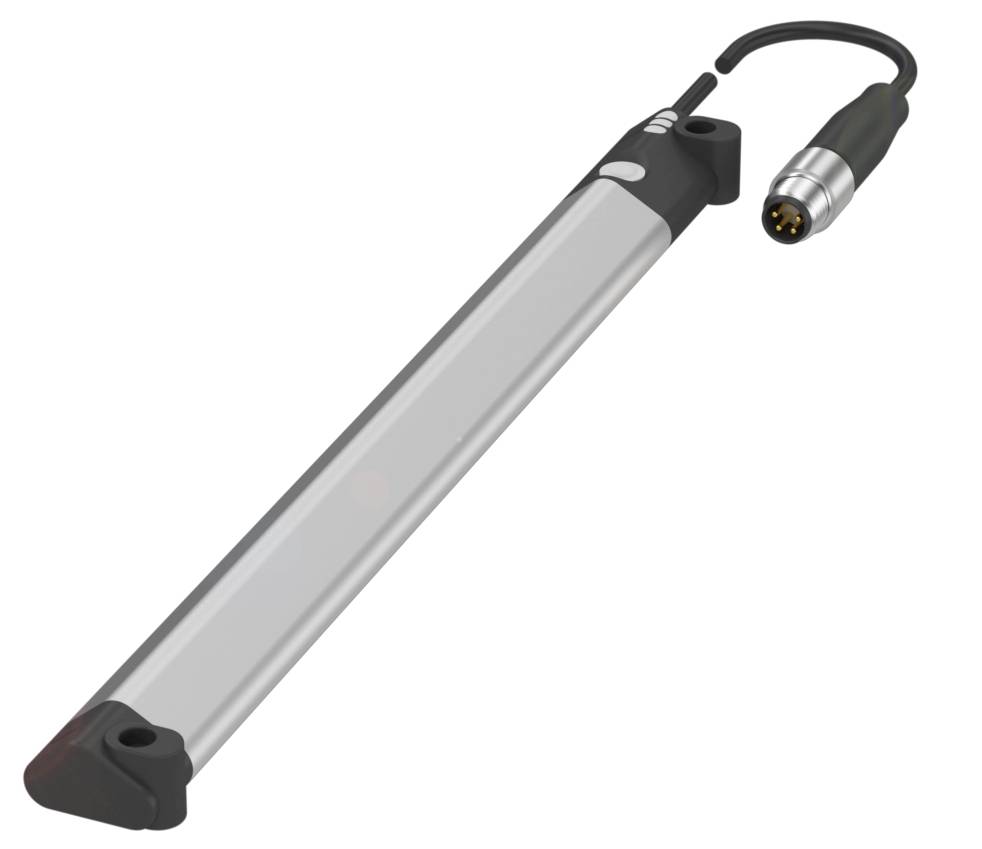

Egy hosszúkás, ezüst színű érzékelő fekete szegéllyel és kábelcsatlakozással az egyik végén, mozgások mérésére használatos.

Hasonló kivitel

Csomagolás

darab

Termék típus

Helyzetmérő rendszer

Max. üzemi feszültség

30 V

Kimenetek

Analóg

Kivitel

Mágneses

Adatlap (PDF)

Szállítás: 11. 13. P.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (154 323 Ft / Darab)

154 323 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Balluff BMP000A mágneses térbeli helyzetmérő rendszerek

Méretek: 17,5 x 9,6 x 170 mm
Interfész: IO-Link 1.1
Mérési tartomány: 160 mm
Analóg kimenet: Analóg, feszültség/analóg, áram átkapcsolható 0…10 V/4…20 mA
Felbontás: ≤ 1 µm (IO-Link), 12 bit (analóg)

Műszaki adatok

Főbb jellemzők: Méretek: 17,5 x 9,6 x 170 mm
Analóg kimenet: Analóg, feszültség/analóg, áram átkapcsolható 0…10 V/4…20 mA
Csatlakozás: Csatlakozós kábel, M8x1 csatlakozó, 4-tűs, 0,5 m, PUR
Felbontás: ≤ 1 µm (IO-Link), 12 bit (analóg)
Üzemi feszültség Ub: 15...30 VDC
Ház anyaga: PA 12
Alumínium
Linearitási eltérés tipikus: ±250 µm
Mérési tartomány: 160 mm
Interfész: IO-Link 1.1
Védelmi típus: IP67
Környezeti hőmérséklet: -25...85 °C
Ismétlési pontosság: 100 µm
További jellemzők:
Működési elv: Mágneses mező helyzetmérő rendszer
Szállítási terjedelem: Gyors útmutató
Anyag: Eszköz
Méretek: 17,5 x 9,6 x 170 mm
Üzemi feszültségjelző: Működés - zöld LED
Funkciókijelző: sárga LED
Névleges üzemi feszültség Ue DC: 24 V
Névleges szigetelési feszültség Ui: 75 V DC
Készenléti késleltetés TV max.: 100 ms
Üzemi feszültség Ub: 15...30 VDC
Csatlakozás: M8x1 csatlakozó, 4 pólusú, A kódolású
Rövidzárlatvédelem: igen
Fordított polaritás elleni védelem: igen
MTTF (40 °C): 201 a
Kábelátmérő D: 2,4 mm
Kábelhossz (L): 0,5 m
Ház anyaga: PA 12|Alumínium
Köpeny anyaga: PUR
Vezetékek száma: 4
Kábel, min. hajlítási sugár, fix telepítés: 3 x D
Kábel, min. hajlítási sugár, rugalmas telepítés: 10 x D
Kábelköpeny anyaga: PUR
Max. meghúzási nyomaték: 0,1 Nm
Terhelés nélküli áram Io max. Ue-nél: 25 mA
Alkalmazás: Pozicionálás
Mérési tartomány: 160 mm
Felbontás: ≤ 1 µm (IO-Link), 12 bit (analóg)
Ismétlési pontosság: 100 µm
A végső érték maximális hőmérséklet-eltolódása: ±0,3%
Diagnosztikai kijelző Hiba: Hiba - LED piros
Kimeneti áram max. (analóg U): 5 mA
Terhelési ellenállás RL max. (Analóg I): 500 ohm
Áramterhelhetőség SIO módban: ≤ 100 mA
Linearitási eltérés tipikus: ±250 µm
Maximális mérési frekvencia: 1 kHz
IO-Link funkcióosztályok: 0x8001 Bináris adatcsatorna|0x8004 Tanítási parancsok
IO-Link profil azonosítók: 0x000B SSP3.2|0x4000 Azonosítás és diagnózis
Támogatott IO-Link profilok: Common Profile|Smart Sensor Profile - Measuring

Csomagolás: darab

Termék típus: Helyzetmérő rendszer

Gyártói szám: BMP000A

Üzemi feszültség (min.): 15 V

Max. üzemi feszültség: 30 V

Üzemi feszültség: 15 - 30 V

Kimenetek: Analóg

Kábelhossz: 0.5 m

Kivitel: Mágneses

Csatlakozó: M8, 4 pólusú

Ház anyaga: PA 12

: IP67

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): 85 °C

Hossz: 170 mm

Szélesség: 17.5 mm

Magasság: 9.6 mm

Méret: (H x Sz x Ma) 170 x 17.5 x 9.6 mm

Kabát anyag: PUR

Névleges feszültség: 30 V

Üzemi feszültség: 24 V/DC

Üzemáram: 24 mA

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3420018 BALLUFF Helyzetmérő rendszer Mágneses BMP000A BMP000A Analóg (H x Sz x Ma) 170 x 17.5 x 9.6 mm darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3420018 BALLUFF Helyzetmérő rendszer Mágneses BMP000A BMP000A Analóg (H x Sz x Ma) 170 x 17.5 x 9.6 mm darab

Leírás

A BMP mágneses térbeli helyzetmérő rendszerek lehetővé teszik a folyamatban lévő munkafolyamatok megbízható és kopásmentes felügyeletét. Intelligens lineáris visszacsatolásuk, például kompakt megfogókban, lyukasztóeszközökben vagy szerszámváltókban, segít a különböző folyamatok kézben tartásában, a tárgyak egyidejű feldolgozásának biztosításában és az energiahatékonyság megőrzésében. Mágneses térbeli helyzetmérő rendszereink magas folyamatbiztonságot és automatizálási minőséget biztosítanak. Mágneses térbeli helyzetmérő rendszer, csatlakozási típus 01 = kábel csatlakozóval, elsődleges ház anyaga = PA 12, védettségi osztály = IP67, alkalmazás = pozicionálás

Ez a szöveg gépi fordítással készült.
