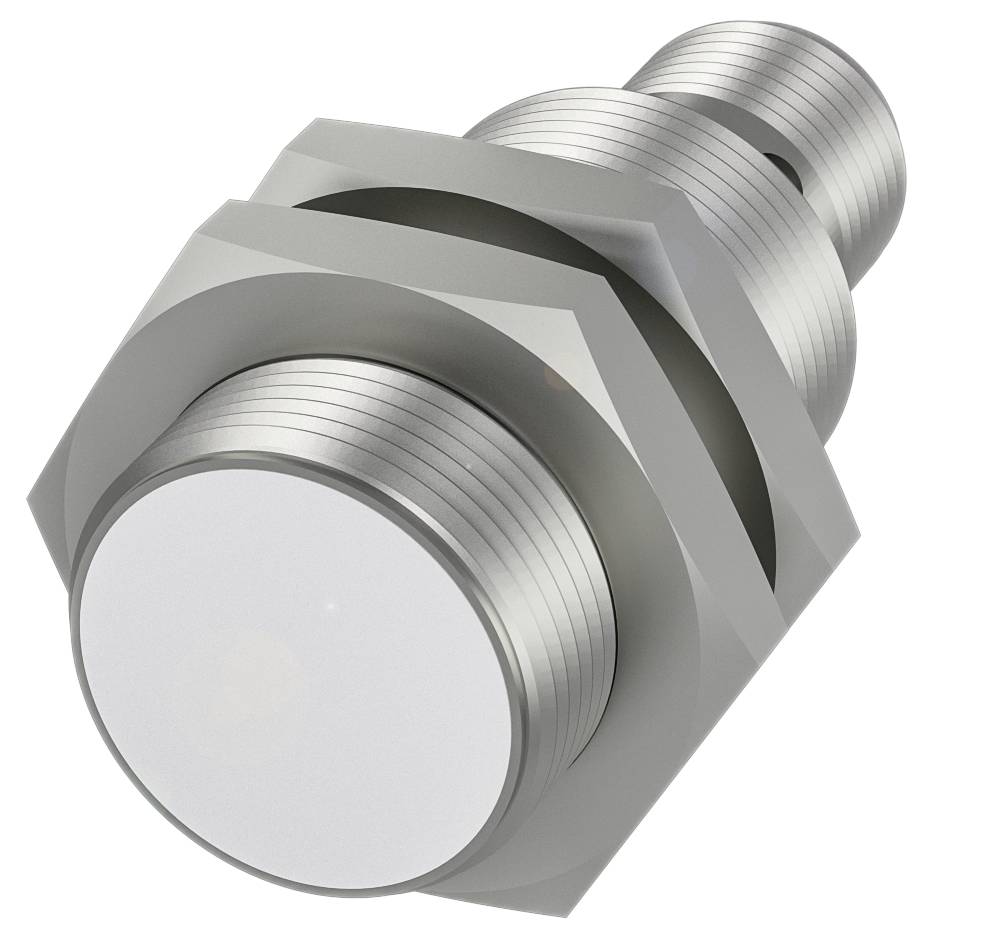

BALLUFF Távolságérzékelő Induktív BAW M18ME-UAE50B-S04G-K BAW0026 Síkba építhető Analóg feszültség (Ø x Ma) 18 mm x 44.5
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Távolságérzékelő
Max. üzemi feszültség
26.4 V/DC
Kimenetek
Analóg feszültség
Kivitel
Induktív
Csatlakozó
M12, 4 pólusú
Adatlap (PDF)
Szám
Összesen (86 606 Ft / Darab)
86 606 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Balluff BAW0026 Hengeres kivitel metrikus menettel
- Méretek: Ø 18 x 44,5 mm
- Kialakítás: M18x1
- Egy síkba építendő
- Tartomány: 1...5 mm
- Analóg kimenet: Analóg, feszültség 0…10 V
- Analóg, hőmérséklet
Műszaki adatok
- Főbb jellemzők: Méretek: Ø 18 x 44,5 mm
- Aktív felület, anyag: PBT
- Analóg kimenet: Analóg, feszültség 0…10 V
- Analóg, hőmérséklet
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 4 tűs
- Kimeneti jellemző: csökkenő közeledéskor
- Kialakítás: M18x1
- Üzemi feszültség Ub: 21,6...26,4 VDC
- Egy síkba építendő
- Ház anyaga: nikkelezett sárgaréz
- Határfrekvencia –3 dB: 500 Hz
- Linearitási eltérés max.: ±120 µm
- Tartomány: 1...5 mm
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...70 °C
- Ismétlési pontosság BWN szerint: ±8 µm
- További jellemzők:
- Méretek: Ø 18 x 44,5 mm
- Üzemi feszültség kijelzés: nem
- Névleges üzemi feszültség Ue DC: 24 V
- Névleges szigetelési feszültség Ui: 75 V DC
- Üzemi feszültség Ub: 21,6...26,4 VDC
- Maradék ingadozás max. (Ue %-a): 10%
- Csatlakozás: M12x1 csatlakozó, 4 pólusú, A kódolású
- Rövidzárlatvédelem: igen
- Fordított polaritás elleni védelem: igen
- Csere lehetőség védett: nem
- MTTF (40 °C): 640 a
- Aktív felület, anyag: PBT
- Meghúzási nyomaték: 25 Nm
- Méret M18x1
- Szerelési hossz: 30,0 mm
- Telepítés: süllyesztett szerelhető
- Ház anyaga: nikkelezett sárgaréz
- EN 60068-2-27, Lökés: félszinusz, 30 gn, 11 ms
- EN 60068-2-6, Rezgés: 55 Hz, amplitúdó 1 mm, 3x30 perc
- Védelmi típus: IP67
- Környezeti hőmérséklet: -10...70 °C
- Szennyezési fok: 3
- Terhelés nélküli áram Io max. Ue-nél: 10 mA
- Mérési tartomány: 1...5 mm
- Határfrekvencia –3 dB: 500 Hz
- Terhelési ellenállás RL min.: 2000 ohm
- U osztás: 2,50 V/mm
- Linearitási eltérés max.: ±120 µm
- Linearitási tartomány Sl: 1...5 mm
- A végső érték maximális hőmérséklet-eltolódása: ±5,0%
- Ismétlési pontosság BWN szerint: ±8 µm
- Analóg kimenet: Analóg, feszültség 0…10 V | Analóg, hőmérséklet
- Kimeneti jellemző: csökkenő közeledéskor
- Kimeneti feszültség Se-nél: 5 V
- Kimeneti feszültség Sl max. esetén: 10 V
- Kimeneti feszültség Sl min. esetén: 0 V
- Funkciókijelző Elektromos jellemzők: Beállításkijelző
- Terhelési ellenállás RT min.: 2000 ohm
- Hőmérséklet kimenet: -9 mV/°C
- Termék típus
Távolságérzékelő
- Gyártói szám
BAW M18ME-UAE50B-S04G-K
- Üzemi feszültség (min.)
21.6 V/DC
- Max. üzemi feszültség
26.4 V/DC
- Üzemi feszültség
21.6 - 26.4 V/DC
- Kimenetek
Analóg feszültség
- Ház anyaga
Sárgaréz (nikkelezett)
PBT
- Kivitel
Induktív
- Beépítési mód
Síkba építhető
- Csatlakozó
M12, 4 pólusú
- Hőmérséklet (min.)
-10 °C
- Hőmérséklet (max.)
70 °C
IP67
- Hossz
44.5 mm
- Szélesség
18 mm
- Magasság
44.5 mm
- Átmérő
18 mm
- Méret
(Ø x Ma) 18 mm x 44.5 mm
- Tartalom
1 db
- Névleges feszültség
24 V
- Csatlakozó
Dugaszos összekötő
- Pólusszám
4
- Csatlakozó oldali menet típus
M12 x 1
5 mm
- Min. hatótáv (szabad területen)
1 mm
- Felbontás
8 µm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416859 BALLUFF Távolságérzékelő Induktív BAW M18ME-UAE50B-S04G-K BAW0026 Síkba építhető Analóg feszültség (Ø x Ma) 18 mm x 44.5
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416859 BALLUFF Távolságérzékelő Induktív BAW M18ME-UAE50B-S04G-K BAW0026 Síkba építhető Analóg feszültség (Ø x Ma) 18 mm x 44.5
Leírás
Induktív BAW távolságérzékelőink különböző pozíciókat és távolságokat mérnek, és a különböző anyagváltozatok között is képesek különbséget tenni. Érintésmentesen működnek, ezért kopásmentesek, és hosszú élettartam jellemzi őket. Betanító funkciójuk állítható linearitási tartománnyal rendelkezik, ami lehetővé teszi a gyors üzembe helyezést az első telepítés során, és minimális állásidőt biztosít az érzékelő cseréjekor. A rendelkezésre álló kivitelek sokféleségének köszönhetően az induktív távolságérzékelők könnyen integrálhatók bármilyen alkalmazásba. A főbb alkalmazási területek közé tartozik a gépészetben az illesztő-, lyukasztó- vagy szorítóeszközök mozgásának monitorozása, illetve az egyensúlyhiányok és tengelytágulások észlelése. Az induktív távolságérzékelők abszolút analóg feszültség-, áram- vagy IO-Link jelet szolgáltatnak. Méretek = Ø 18 x 44,5 mm, kivitel = M18x1, beépítés = süllyesztett, tartomány = 1...5 mm, analóg kimenet = analóg, feszültség 0,10 V analóg, hőmérséklet, kimeneti karakterisztika = csökkenő megközelítéskor, határfrekvencia -3 dB = 500 Hz, ismétlési pontosság BWN szerint = ±8 µm, linearitási eltérés max. = ±120 µm, ház anyaga = nikkelezett sárgaréz, érzékelő felület anyaga = PBT, csatlakozás = csatlakozó, M12x1 dugó, 4-tűs, üzemi feszültség Ub = 21,6...26,4 VDC, környezeti hőmérséklet = -10...70 °C, védettségi osztály = IP67, jóváhagyás/megfelelőség = CE, UKCA, cULus, WEEE
