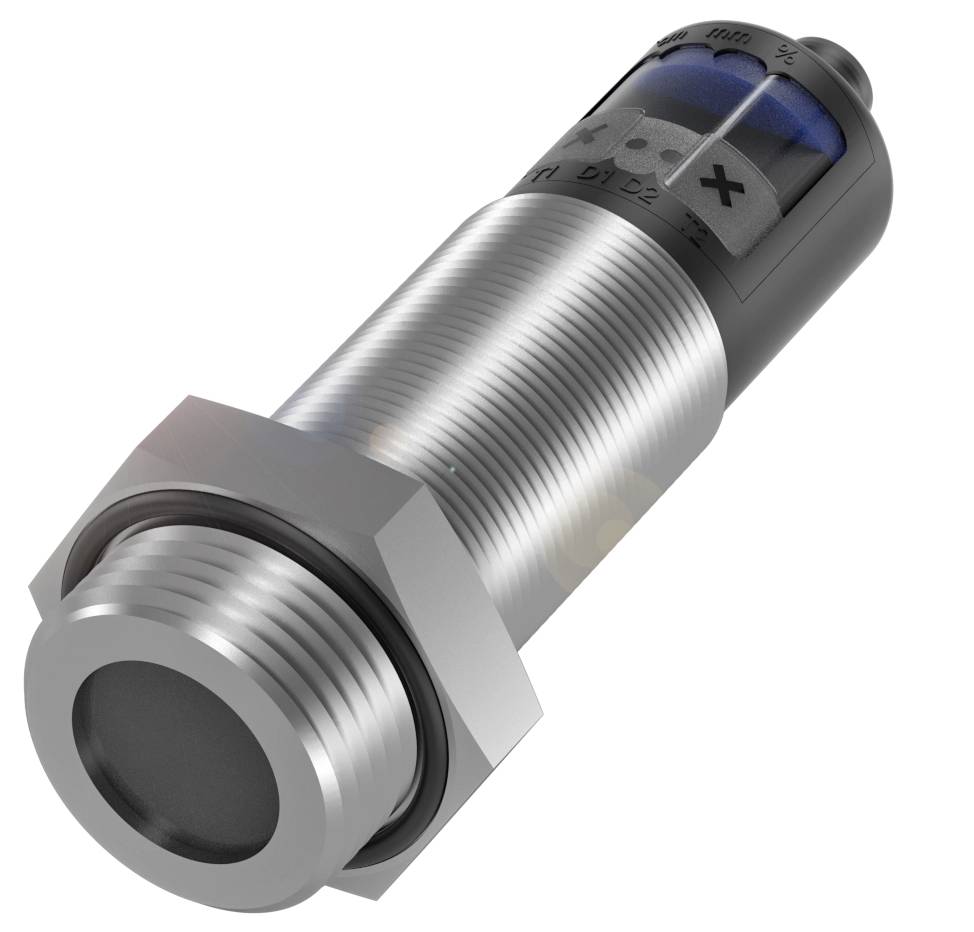

BALLUFF Ultrahangos érzékelő Ultrahangos PNP BUS005Y
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Ultrahangos érzékelő
Max. üzemi feszültség
30 V
Kimenetek
PNP
Kapcsolási távolság (max.)
350 mm
Kivitel
Ultrahangos
Adatlap (PDF)
Szám
Összesen (277 945 Ft / Darab)
277 945 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Balluff BUS005Y Hengeres kivitel M30 menettel nagynyomású alkalmazásokhoz
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 5 tűs
- Kialakítás: Ø 47 mm
- Kapcsolókimenet: PNP nyitó/záró (NO/NC)
- Folyamatcsatlakozás: G 1"
- Analóg kimenet: Analóg, feszültség/analóg, áram 0…10 V/4…20 mA
Műszaki adatok
- Főbb jellemzők: Aktív felület, anyag: PTFE
- Analóg kimenet: Analóg, feszültség/analóg, áram 0…10 V/4…20 mA
- Csatlakozás: Csatlakozó, M12x1 csatlakozó, 5 tűs
- Kialakítás: Ø 47 mm
- Üzemi feszültség Ub: 9...30 VDC
- Maximális nyomásállóság: 6 bar
- Tok anyaga: rozsdamentes acél (1.4571)
- PBT, TPU
- Folyamatcsatlakozás: G 1"
- Tartomány: 85...1500 mm
- Kapcsolókimenet: PNP nyitó/záró (NO/NC)
- Kapcsolási frekvencia: 9 Hz
- Védelmi típus: IP67
- Környezeti hőmérséklet: -25...70 °C
- Ismétlési pontosság: ± 0,15% teljes hibaszázalék
- További jellemzők:
- Névleges üzemi feszültség Ue DC: 24 V
- Üzemi feszültség Ub: 9...30 VDC
- Kapcsolási frekvencia: 9 Hz
- Csatlakozás: M12x1 csatlakozó, 5 tűs
- Rövidzárlatvédelem: igen
- Névleges kapcsolási távolság Sn: 350 mm
- Kimenő áram max. 200 mA
- Kijelző: Távolságérték - szegmenskijelző
- Hiszterézis H max.: 5 mm
- Alkalmazás: Távolságmérés
- Mérési tartomány: 85...1500 mm
- Bemeneti funkció: szinkronizációs jel
- Áramfelvét max.: 80 mA
- Szinkronizálás: belső, max. 10 érzékelő
- ultrahang frekvenciája: 320 kHz
- Felbontás: ≤ 0,025 mm
- Ismétlési pontosság: ± 0,15% teljes hibaszázalék
- Terhelési ellenállás RL max. (Analóg I): 500 ohm UB-nél> 20 V|100 Ohm UB-n< 20 V
- Terhelési ellenállás RL min. (Analóg U): 100 kOhm UB-nél> 15 V
- Fordított polaritás elleni védelemmel ellátott érzékelési tartomány/mérési tartomány: igen
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
BUS005Y
- Üzemi feszültség (min.)
9 V
- Max. üzemi feszültség
30 V
- Üzemi feszültség
9 - 30 V
- Kimenetek
PNP
- Kapcsolási távolság (max.)
350 mm
- Kapcsolási frekvencia
9 Hz
- Kivitel
Ultrahangos
- Jellemzők
saválló
- Csatlakozó
Dugó M12, 5 pólusú
- Anyagjellemző
Rozsdamentes
- Ház anyaga
Nemesacél
- Érintkező típus
1 PNP
IP67
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
70 °C
- Hossz
114.5 mm
- Átmérő
47 m
- Méret
(Ø x H) 47 m x 114.5 mm
- Terhelhetőség dugaszonként
200 mA
- Névleges feszültség
30 V
- Üzemi feszültség
24
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3416359 BALLUFF Ultrahangos érzékelő Ultrahangos PNP BUS005Y
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3416359 BALLUFF Ultrahangos érzékelő Ultrahangos PNP BUS005Y
Leírás
A vegyszerálló ultrahangos érzékelők érintésmentesen mérik a töltésszinteket, normál nyomáson és akár 6 bar túlnyomás esetén is, tartályokban és konténerekben. A kapcsoló- és analóg kimenetek kombinálásával akár szintmérést és túlcsordulásvédelmet is végezhet egyszerre. A PTFE membrán és a rozsdamentes acél ház minden alkalmazásban védi az érzékelőt az agresszív folyadékoktól. Kialakítás = Ø 47 mm, Folyamatcsatlakozás = G 1", Analóg kimenet = Analóg, feszültség/analóg, áram 0,10 V/4,20 mA lineáris emelkedő/csökkenő, Kapcsolókimenet = PNP nyitó/záró (NO/NC), Csatlakozás = Csatlakozó, M12x1 csatlakozó, 5-tűs, Ház anyaga = Rozsdamentes acél (1.4571) PBT, TPU, Érzékelő felület anyaga = PTFE, Tartomány = 85...1500 mm, Kapcsolási frekvencia = 9 Hz, Engedély/Megfelelőség = CEWEEE, Környezeti hőmérséklet = -25...70 °C, Védettségi osztály = IP67, Ismétlési pontosság = ± 0,15 % FS, Max. nyomásállóság = 6 bar, Üzemi feszültség Ub = 9...30 VDC
