Bals Elektrotechnik 12689 12689 CEE fali dugalj 125.0 A 5 pólusú 50 V 1 db vásárlása

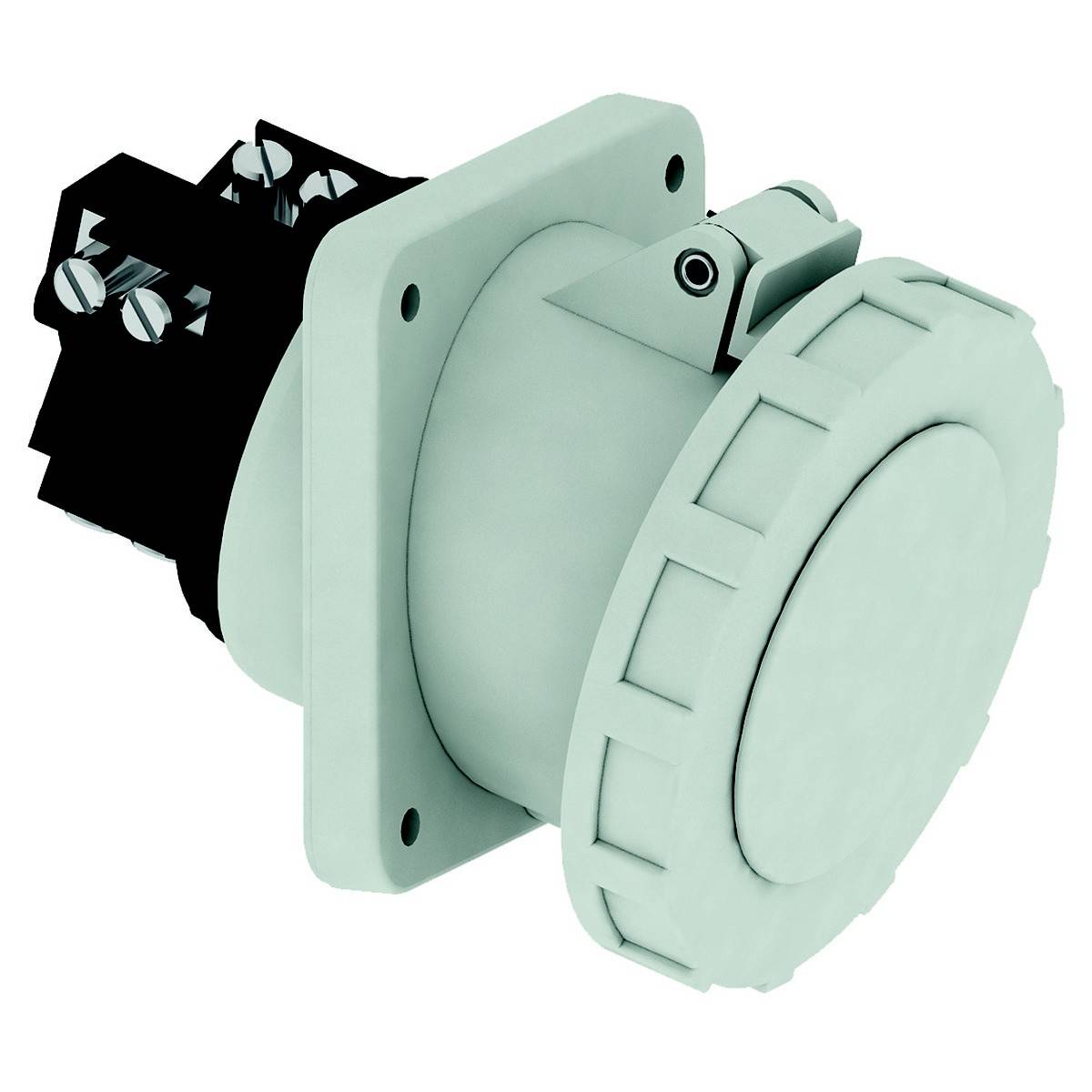

Ipari csatlakozó világos házban, nehéz gépekhez alkalmas. Robusztus kialakítást és több csatlakozási pontot mutat.

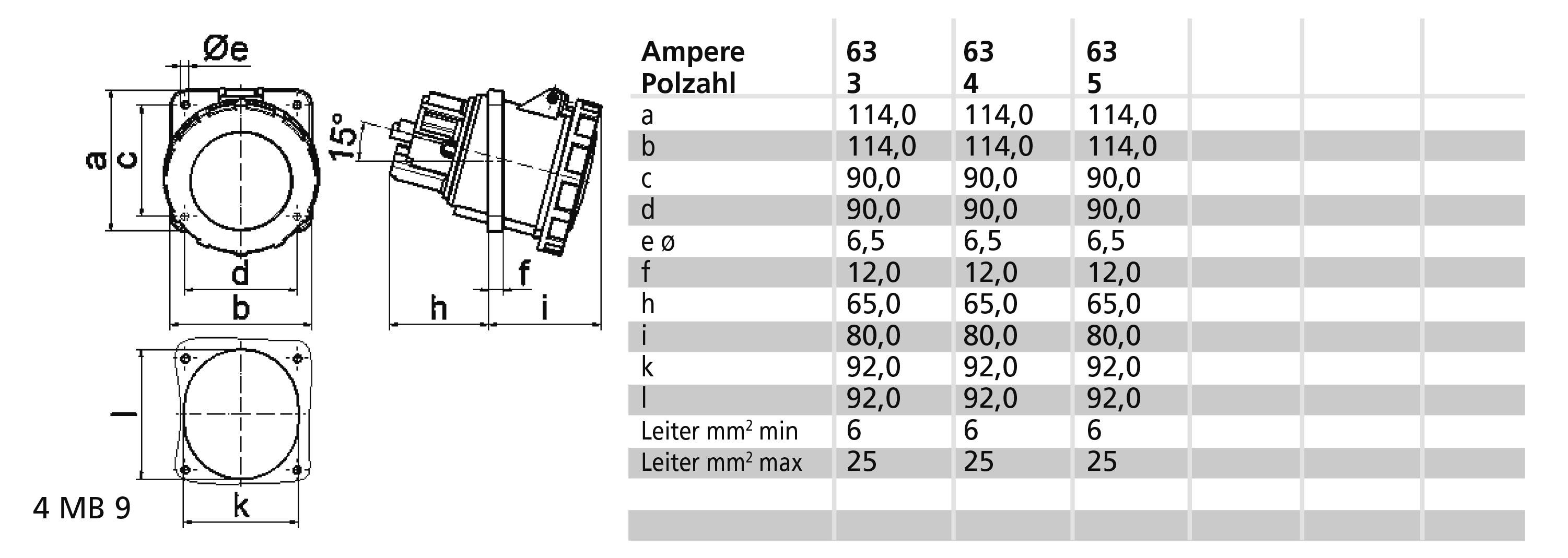

Egy csatlakozó műszaki rajza méretjelöléssel és táblázattal; bemutatja a különböző méreteket és specifikációkat az amperszám és a pólusok száma alapján.

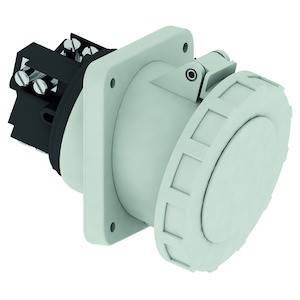

Ipari dugalj, kerek házban, oldalról csatlakoztatható, nagy teljesítményű alkalmazásokhoz alkalmas.

1/3

Bals Elektrotechnik

Adatlap (PDF)

Szállítás: 11. 23. H.

Szám

Összesen (356 685 Ft / Darab)

356 685 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

IEC áram: 125A
Feszültség az EN 60309-2 szerint:> 50V szürke
Pólusok száma: 5
Időbeállítás: 1 óra
Azonosító szín: szürke
RAL szám: 7035
Védettségi osztály (IP): IP67
Csatlakozástechnika: csavaros kapocs
Dugaszolási irány: ferde
Kábelbevezetés: egyéb
Anyaga: műanyag
Kontakt anyag: CuZn
Felületkezelő érintkezők: nikkelezett
Katonai változat: nem
Függőleges karima mérete: 114 mm
Függőleges furattávolság: 90 mm
Vízszintes karima mérete: 114 mm
Vízszintes furattávolság: 90 mm

Termék típus: CEE fali dugalj

Névleges feszültség: 50 V

Névleges áram: 125.0 A

Névleges áramerősség, kerekítve: 125 A

Csatlakozó típus A: Csavaros csipeszek

Kivitel: Hajlított

: IP67

Gyártói szín: Szürke

Tartalom: 1 db

Pólusszám: 5

Csatlakozó: Csavaros kapocs

Anyag: műanyag

Üzemi feszültség: 50 V

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3145142 Bals Elektrotechnik 12689 12689 CEE fali dugalj 125.0 A 5 pólusú 50 V 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3145142 Bals Elektrotechnik 12689 12689 CEE fali dugalj 125.0 A 5 pólusú 50 V 1 db

Leírás

TE aljzat ferde
125A 5p (3P+N+PE)> 50V szürke (> 50 V - Minden névleges feszültség és/vagy frekvencia, amelyre más megállapodás nem vonatkozik. Ez az időbeállítás olyan speciális alkalmazásokban is használható, ahol különbséget kell tenni a szabványos pozícióktól.) 1 óra IP67
Műszaki színkód: szürke RAL 7035
Érintkezőtartó/érintkezők: az érintkezőtartó rendkívül hőálló anyagból készült, az érintkezők nikkelezett sárgaréz
Maximális vezeték-keresztmetszet: 70,0 mm² (esetleg a használt kábelbemenet korlátozza)
Ház anyaga: poliamid
Csatlakozástechnika: Csavarkapcsok dobozkapcsokként Kontex érintkezővel
Kábelbevezetés: egyéb
Készülék színe: Csuklós burkolat szürke RAL 7035, bajonettgyűrű szürke RAL 7035, ház szürke RAL 7035
Készülék magasság: 135 mm, készülék szélessége: 125 mm, készülék mélysége: 172 mm
Függőleges karima mérete: 114 mm, vízszintes karima mérete: 114 mm
Függőleges furattávolság: 90 mm, vízszintes furattávolság: 90 mm
