Name: Bals Elektrotechnik 17306 17306 CEE fali dugalj 63.0 A 5 pólusú 400 V 1 db
Brand: Bals Elektrotechnik
SKU: 3146866
Availability: BackOrder

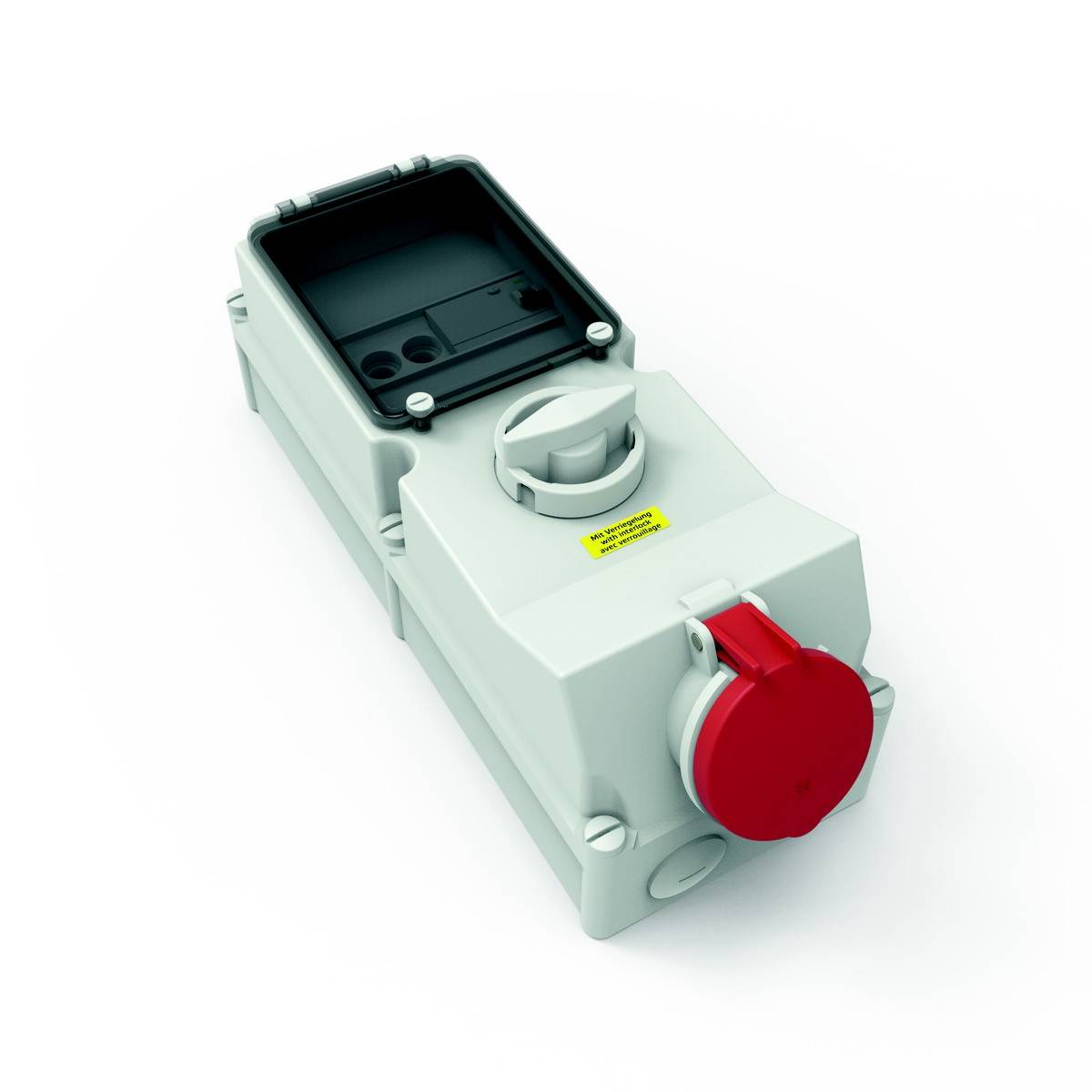

Ipari csatlakozóaljzat piros forgókapcsolóval és nyitott fedéllel fehér háttér előtt, magasfeszültségű alkalmazásokhoz megfelelő.

Műszaki rajz egy ferde csatlakozóról méretjelöléssel. Táblázat mutatja a 63 amperes és 3-5 pólusú változatok méreteit. Fő méretek: a=460, b=460, c=460 mm.

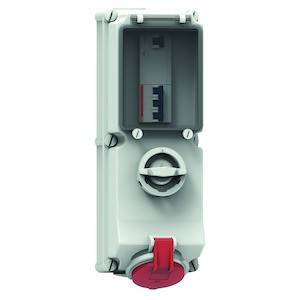

Egy fehér kapcsolószekrény piros billenőkapcsolóval,falra szerelve. Biztonságosan kapcsolja be vagy ki az elektronikai eszközöket.

Egy fehér elektromos készülék piros forgógombbal és fekete házzal.

1/4

Bals Elektrotechnik

Adatlap (PDF)

Szállítás: 11. 26. [Cs.]

Szám

Összesen (1 297 990 Ft / Darab)

1 297 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

IEC áram: 63A
Pólusok száma: 5
Feszültség az EN 60309-2 szerint: 400 V (50+60 Hz) piros
Időbeállítás: 6 óra
Azonosító szín: piros
Védettségi osztály (IP): IP44
Kapcsoló: be-/kikapcsolóval zár nélkül
Kapcsoló kialakítás: speciális kapcsoló
FI megszakítóval: igen
Üres helyek a DIN-sínen: nincs
Ház anyaga: műanyag
Kivitel: alsó és felső rész
Biztosíték: D0 biztosíték
Kontakt anyag: CuZn
Felületkezelő érintkezők: nikkelezett
Katonai változat: nem

Termék típus: CEE fali dugalj

Jellemzők: Be-/kikapcsolóval

Névleges feszültség: 400 V

Névleges áram: 63.0 A

Névleges áramerősség, kerekítve: 63 A

Erek: 5

Kivitel: Alul és felül

: IP44

Gyártói szín: Piros

Méret: (H x Sz x Ma) 191 x 180 x 500 mm

Hossz: 191 mm

Szélesség: 180 mm

Magasság: 500 mm

Tartalom: 1 db

Pólusszám: 5

Anyag: Műanyag

Üzemi feszültség: 400 V

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3146866 Bals Elektrotechnik 17306 17306 CEE fali dugalj 63.0 A 5 pólusú 400 V 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3146866 Bals Elektrotechnik 17306 17306 CEE fali dugalj 63.0 A 5 pólusú 400 V 1 db

Leírás

A fali konnektor kikapcsolható és biztosítékkal ellátható
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frekvencia: 50/60Hz
Műszaki színkód: piros RAL 3000
Ház mérete: 460x180 mm (HxW)
Érintkezőtartó/érintkezők: az érintkezőtartó poliamid, az érintkezők nikkelezett sárgaréz
A vezeték maximális keresztmetszete: 25,0 mm²
Ház anyaga: polikarbonát
Csatlakozástechnika: Csavaros kapcsok dobozkapcsokként Kontex érintkezővel
Biztosíték: D0 biztosíték
FI megszakító: FI 63/0,03A 4p
Kábelbevezetés: 1xM40 felül, 1xM40/M32 alul
Készülék színe: Működtető szárny füsttopáz, csuklós burkolat piros RAL 3000, házcsavarok szürke RAL 7035, alsó házrész szürke RAL 7035, felső házrész szürke RAL 7035, kapcsológomb szürke RAL 7035
Készülék magasság: 500 mm, készülék szélessége: 180 mm, készülék mélysége: 191 mm
Egyéb műszaki jellemzők: A kábelbevezetés felül egyszer, alul kétszer nyitott, 0 állásban zárható akár 4 U-reteszhez 7 mm-es U-zár átmérőig, A D 02 3 tűs biztosítéktalp működtető fedél alatt kapható, Beépített FI megszakítóval 63/0.03A 4pol

Ez a szöveg gépi fordítással készült.
