Name: Bender W15BS B98080065 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db
Brand: Bender
SKU: 2372869
Availability: InStock

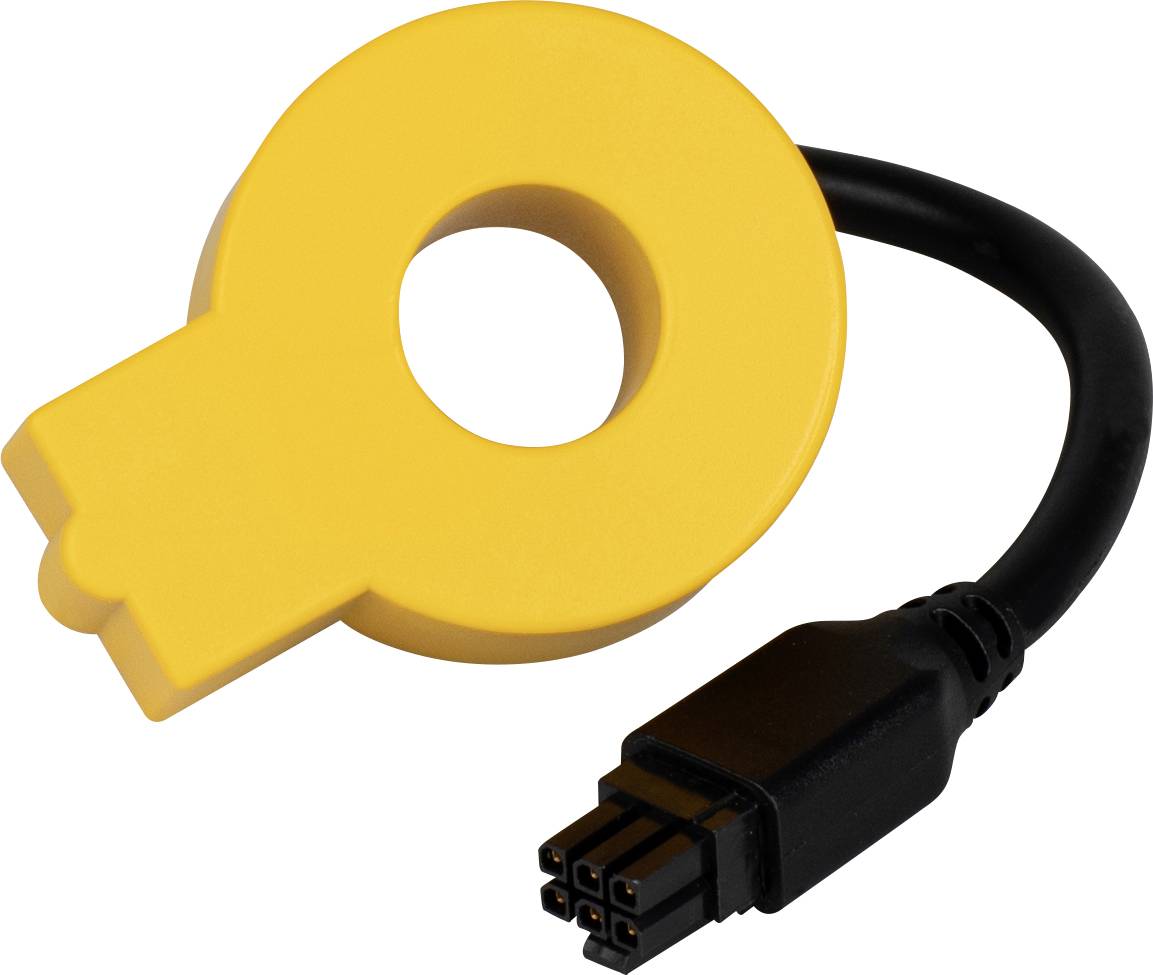

Egy sárga gyűrűmaggal rendelkező transzformátor fekete kábellel, amelyet elektromos berendezésekben áramméréséhez használnak.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 14. [Sze.]

4 db (Csak a készlet erejéig)

Szám

Összesen (22 990 Ft / Darab)

22 990 Ft

ÁFÁ-val

Már csak 4 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

W15BS áramváltó mérése

Primer áram 48 A
Vezeték átvezetési átmérő 15 mm

Műszaki adatok

Definíciók:
Szigetelt primer vezető névleges feszültséghez: (IC1)
Átalakító kábel bemenete az elsődleges oldalon: (IC2)
Mérő áramkör; Átalakító a másodlagos oldalon: (IC3)
Csatlakozó kábel mérő áramkör: (IC4)
Működési magasság: (≤ 5000 m) ≤ 2000 m
Névleges feszültség: (300 V) 600 V
Túlfeszültség kategória: III
Névleges impulzusfeszültség:
IC1 / IC2: (4 kV) 6 kV
IC1 / IC3: (6 kV) 8 kV
IC2 / IC3: (4 kV) 6 kV
IC4: 4 kV
Névleges szigetelési feszültség
IC1 / IC2: (300 V) 600 V
IC2 / IC3: (300 V) 600 V
IC4: 300 V
A szennyezés mértéke kívül: 3
Biztonságos elválasztás (kettős szigetelés) között
IC1 / IC3: (OVC III / 300 V) OVC III / 600 V
Áramváltó áramkör mérése
Névleges terhelési áram: 48 A.
Elsődleges névleges differenciáláram: 1000 mA
Névleges termikus maradékáram Icth: 48 A
Névleges rövid ideig tartó termikus áram Ith: 2400 A
Névleges csúcsáram Idyn: 6000 A
Üzemi hőmérséklet: -30… + 80 ° C
Hőmérséklet a kábelcsatornában: max. 100 ° C
Csatlakozó kábel 6 tűs csatlakozóval
A vezeték hossza: 1470 mm
Csatlakozó kábel: UL Style 2464
A vezeték külső átmérője (Da): tipikusan 5 mm
Hajlítási sugár egyszer: 8x Da, többször 15x Da
Védettség (DIN EN 60529): IP54
Védelmi osztályú csatlakozás (DIN EN 60529): IP20
Rögzítés: kábelkötegelők

Termék típus: Mérőáram átalakító

Elsődleges áram: 48 A

Vezeték átvezetési átmérő: 15 mm

Gyártói szám: W15BS

Méret: (H x Sz x Ma) 23 x 41 x 52 mm

Primer áram: 48 A

Mérési kategória: CAT III

Szélesség: 41 mm

Magasság: 52 mm

Hossz: 23 mm

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Elsődleges áram

Vezeték átvezetési átmérő

Bender W15BS B98080065 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db

Rendelési szám:2372869

Szállítás: 10. 14. [Sze.]

4 dbConrad Electronic

Jelenlegi termék

48 A

15 mm

Min.: 1

Többszörös: 1

22 990 Ft^*

Bender CTAC20 B98110005 Mérőáram átalakító Elsődleges áram 63 A Másodlagos áram 0.0167 A Vezeték átvezetés (Ma x Sz):20 x 20 mm Vezeték átvezetési átmérő:20 mm 1 db

Rendelési szám:2372855

Szállítás: 10. 14. [Sze.]

11 dbConrad Electronic

63 A

20 mm

Min.: 1

Többszörös: 1

41 990 Ft^*

Bender CTAC35 B98110007 Mérőáram átalakító Elsődleges áram 125 A Másodlagos áram 0.0167 A Vezeték átvezetés (Ma x Sz):35 x 35 mm Vezeték átvezetési átmérő:35 mm 1 db

Rendelési szám:2372856

Szállítás: 10. 14. [Sze.]

5 dbConrad Electronic

125 A

35 mm

Min.: 1

Többszörös: 1

52 990 Ft^*

Bender CTAC60 B98110017 Mérőáram átalakító Elsődleges áram 250 A Másodlagos áram 0.0167 A Vezeték átvezetés (Ma x Sz):60 x 60 mm Vezeték átvezetési átmérő:60 mm 1 db

Rendelési szám:2372857

Szállítás: 10. 14. [Sze.]

4 dbConrad Electronic

250 A

60 mm

Min.: 1

Többszörös: 1

62 990 Ft^*

Bender CTUB101-CTBC35 B78120012 Mérőáram átalakító Elsődleges áram 125 A Vezeték átvezetési átmérő:35 mm 1 db

Rendelési szám:2372853

Szállítás: 11. 12. [Cs.]

Conrad Electronic

125 A

35 mm

Min.: 1

Többszörös: 1

166 990 Ft^*

Bender CTUB101-CTBC60 Mérőáram átalakító Elsődleges áram 250 A Vezeték átvezetési átmérő:60 mm 1 db

Rendelési szám:2372854

Szállítás: 11. 12. [Cs.]

Conrad Electronic

250 A

60 mm

Min.: 1

Többszörös: 1

185 990 Ft^*

Bender W15BS-02 B98080067 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db

Rendelési szám:2372870

Szállítás: 10. 14. [Sze.]

1 dbConrad Electronic

48 A

15 mm

Min.: 1

Többszörös: 1

33 990 Ft^*

Bender CTUB101-CTBC20 Mérőáram átalakító Elsődleges áram 63 A Vezeték átvezetési átmérő:20 mm 1 db

Rendelési szám:2372852

Nem elérhető

Conrad Electronic

63 A

20 mm

Min.: 1

Többszörös: 1

143 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2372869 Bender W15BS B98080065 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2372869 Bender W15BS B98080065 Mérőáram átalakító Elsődleges áram 48 A Vezeték átvezetési átmérő:15 mm 1 db

Leírás

A W15BS sorozatú áramváltók olyan áramváltókat mérnek, amelyek AC és DC maradékáramokat rögzítenek. A rögzített áramokat a jelátalakító csatlakozó vezetékén keresztül csatlakoztatott kiértékelő eszközök értékelik. A kapcsolat a megfelelő
Az eszközök hatmagos kábelen keresztül történnek. Használhatók DC, AC és 3 (N) AC rendszerekben.
A mérőáram-transzformátorok beépített mu-fém árnyékolással rendelkeznek, hogy elkerüljék a külső mágneses mezők által okozott interferenciát.

Rendeltetésszerű használat:
A W15BS mérőáram-transzformátorok alkalmasak az áramellátó hálózatok AC / DC-érzékeny maradékáram-mérésére 600 V névleges feszültségig és 48 A névleges áramerősségig, ahol egyenáramú maradékáramok fordulhatnak elő a meglévő átalakítók miatt. A névleges differenciáláram 1000 mA.
Elsődleges vezetőként olyan kábelt kell használni, amely legalább megfelel az alapszigetelés követelményeinek az alkalmazási terület tekintetében.

Ez a szöveg gépi fordítással készült.
