Benning 044169 EV 3-2 1 db
EAN:
Gyártól szám:
Rendelési szám:
Összesen (266 990 Ft / Darab)
266 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Mérőadapter e-töltőállomások teszteléséhez
- A fázisfeszültségek kijelzése LED-ek segítségével
- Az e-töltőállomások tesztelése még tartósan csatlakoztatott töltőkábellel is
Műszaki adatok
- Vizsgálati vezeték hossza: 0,3 m
- Bemeneti feszültség: 1 fázis: 250 V-ig 3 fázis: 430 V-ig
- Frekvencia: 50/60 Hz
- Maximális tesztáram: 40 A (10 ms) időszakos működés
- Védelmi osztály: II (kettős szigetelés)
- Szennyeződési fok 2.
- Védelmi osztály (DIN VDE 0470-1, IEC / EN 60529): IP 40
- 1. Kódszám: 4 = védelem szemcsés idegen testek ellen
- 2. Kódszám: 0 = nincs vízvédelem
- BNC alj
- A BNC ház PE-vel szembeni ellenállása: 100 kΩ
- A BNC érintkező ellenállása a CP-vel: 100 kΩ
- Amplitúdó hiba -2%
- A használat
- Maximális légköri magasság: 3000 m
- Üzemi hőmérséklet: 0 … 40 °C
- Maximális relatív páratartalom: 95% relatív páratartalom (0… 40 ° C), nem kondenzáló
- Tárolás
- Környezeti hőmérséklet: -10… 70 ° C
- Maximális relatív páratartalom: 90% relatív páratartalom (-10 ... 40 ° C)
- 80% relatív páratartalom (40 ... 60 ° C)
- 70% relatív páratartalom (60 ... 70 ° C
- Alkalmas
Benning
- Súly
0.82 kg
- Mérési kategória
CAT II 300 V
- Alkalmas
Benning IT 130
- Szélesség
100 mm
- Magasság
70 mm
- Hossz
200 mm
- Gyártói szám
EV 3-2
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2383798 Benning 044169 EV 3-2 1 db
Információ
Információ 2383798 Benning 044169 EV 3-2 1 db
Leírás

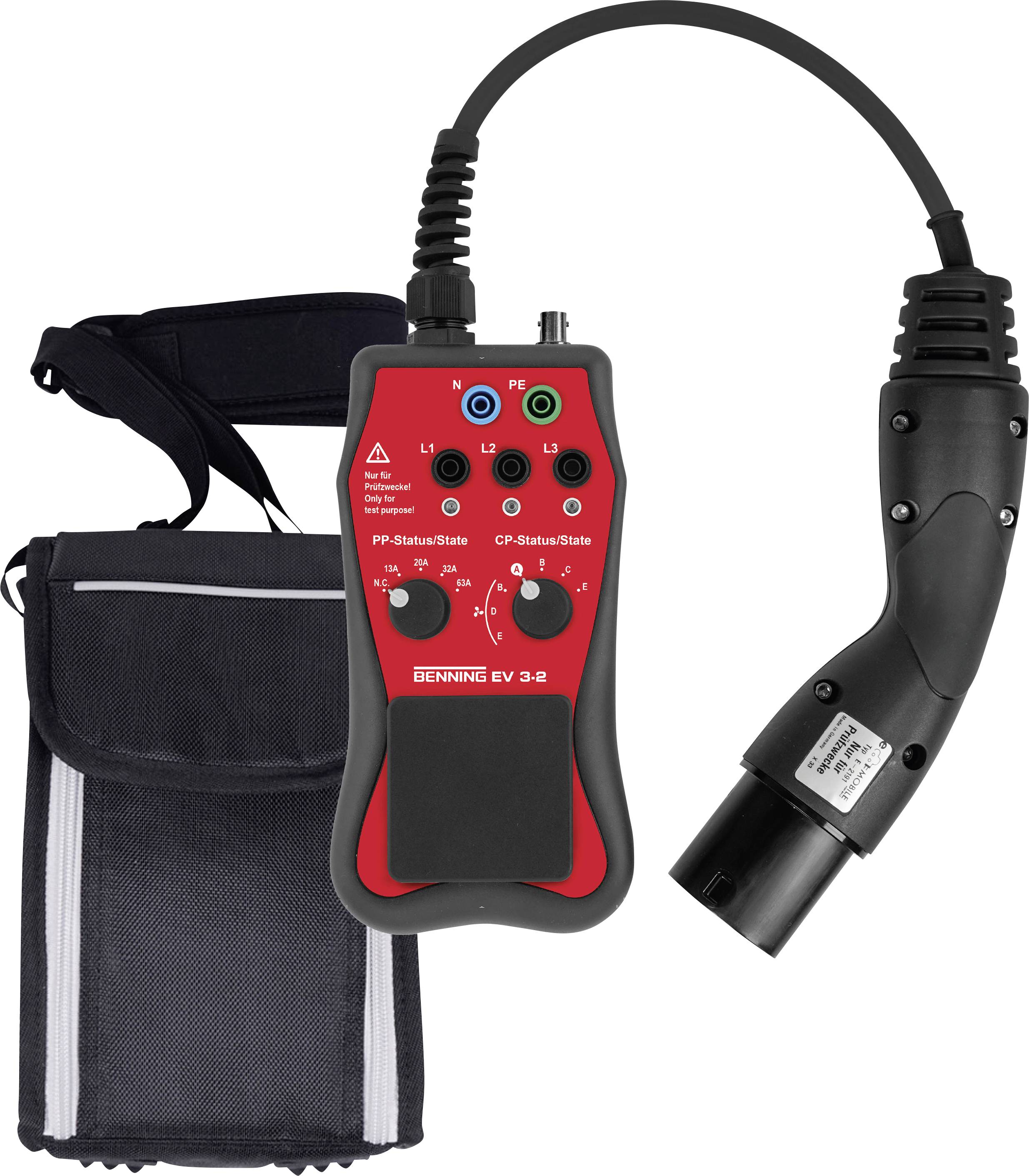

Mérőadapter 2-es típusú csatlakozóval a töltési szintek szimulálásához és a védelmi intézkedések hatékonyságának ellenőrzéséhez 1- és 3-fázisú elektromos töltőállomásokon
A BENNING EV 3-2 egy mérőadapter, amelyet kifejezetten e-töltőállomások tesztelésére terveztek egy megfelelő telepítési teszteszközzel kombinálva.
· Tesztaljzat és 4 mm-es aljzatok a telepítő teszterhez történő egyszerű csatlakoztatáshoz
· Külön fázis kijelző három LED-del a feszültség egyszerű ellenőrzéséhez
· A Proximity Pilot (PP) ellenőrzi a töltőkábelek kódolását a töltési áram korlátozása érdekében
· A Control Pilot (CP) szimulálja a jármű A, B, C, D és E állapotát (rövidzárlat a CP-PE között)
· BNC csatlakozás a CP jel kimenetéhez oszcilloszkóppal történő ellenőrzéshez
· Az EVSE reteszelő rendszer ellenőrzése B állapotból (a töltőkábel kioldása blokkolva van)
Felhasnálási terület:

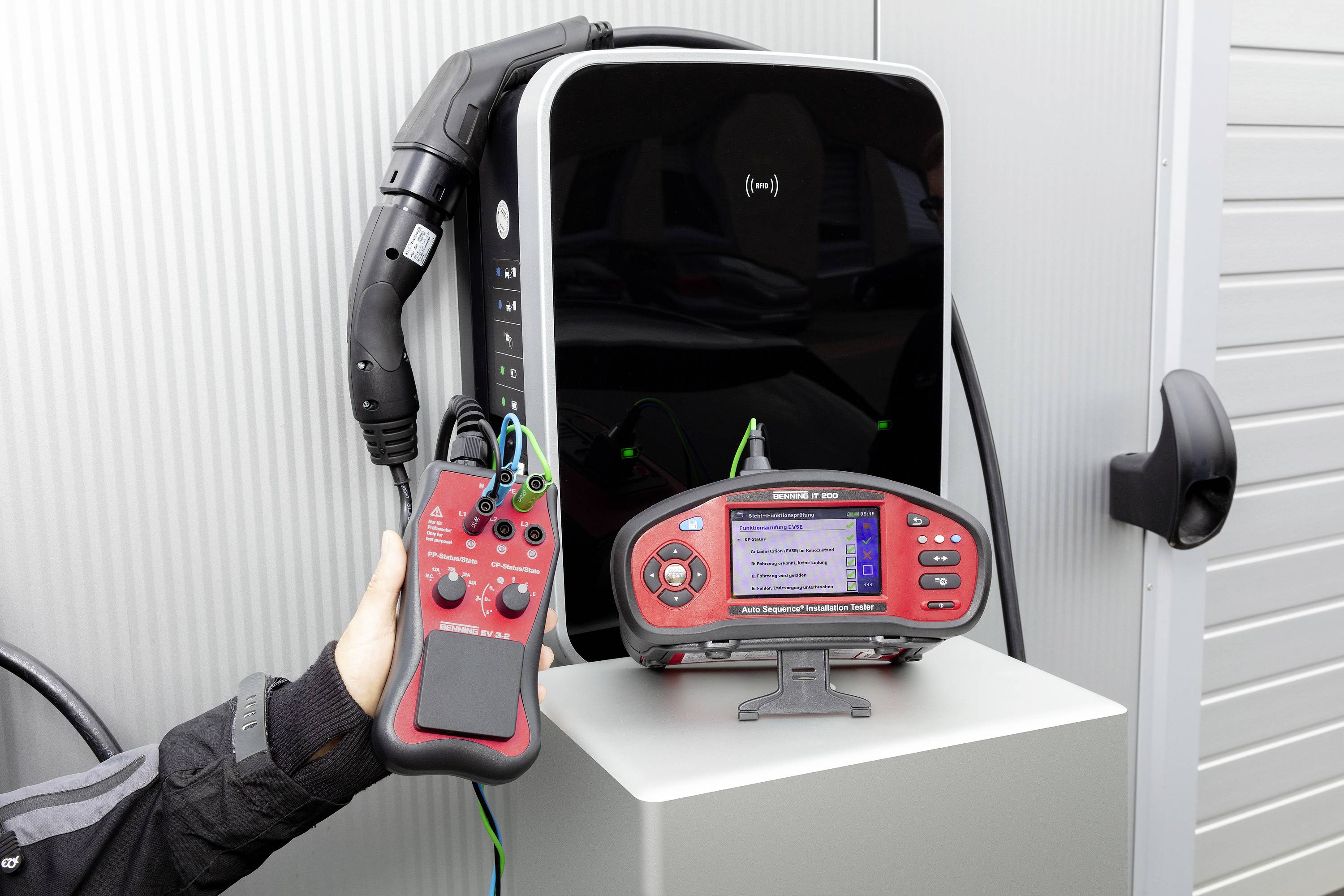

A BENNING EV 3-2 mérőadapter lehetővé teszi a biztonsági és funkcionális tesztek elvégzését a BENNING IT 130 telepítő teszterrel bizonyos elektromos járművek töltőállomásain a DIN VDE 0100-600 (IEC 60364-6) és a DIN VDE 0105‑ szabványoknak megfelelően. 100 (EN 50110).
A BENNING EV 3-2 a töltési állomások tesztelésére szolgál a DIN EN / IEC 61851-1 (VDE 0122-1) szerint a "3. mód" töltési módban, és rendelkezik egy 2-es típusú csatlakozóval az IEC / EN 62196 szerint.

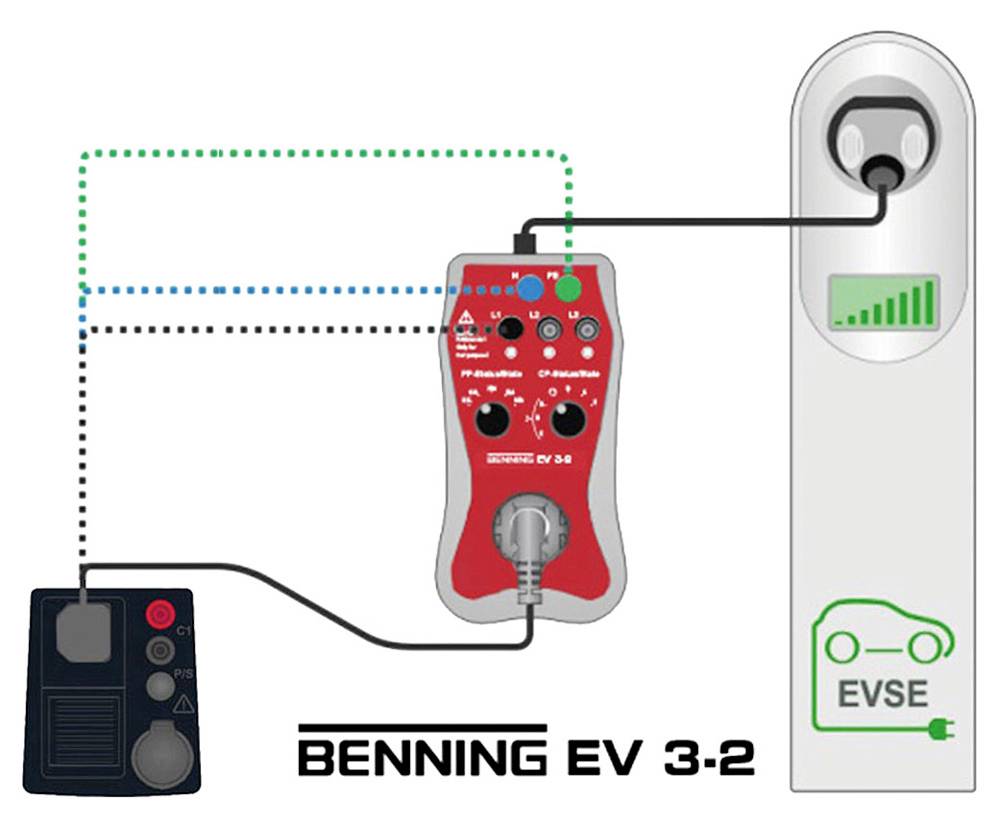

A BENNING EV 3-2 biztonságos kapcsolatot létesít a BENNING telepítő tesztelőjével, és elektromos jármű szimulációjával elindítja a töltőállomás töltési folyamatát.
Kábelszimuláció (PP):
A töltőkábelek kódolását egy forgatható választókapcsolóval szimulálják.
· Nincs kábel: ∞ Ω
· 13 A kábel: 1500 Ω
· 20 A kábel: 680 Ω
· 32 A kábel: 220 Ω
· 64 A kábel: 100 Ω
Ez a szöveg gépi fordítással készült.
A BENNING EV 3-2 egy mérőadapter, amelyet kifejezetten e-töltőállomások tesztelésére terveztek egy megfelelő telepítési teszteszközzel kombinálva.
· Tesztaljzat és 4 mm-es aljzatok a telepítő teszterhez történő egyszerű csatlakoztatáshoz
· Külön fázis kijelző három LED-del a feszültség egyszerű ellenőrzéséhez
· A Proximity Pilot (PP) ellenőrzi a töltőkábelek kódolását a töltési áram korlátozása érdekében
· A Control Pilot (CP) szimulálja a jármű A, B, C, D és E állapotát (rövidzárlat a CP-PE között)
· BNC csatlakozás a CP jel kimenetéhez oszcilloszkóppal történő ellenőrzéshez
· Az EVSE reteszelő rendszer ellenőrzése B állapotból (a töltőkábel kioldása blokkolva van)
Felhasnálási terület:
A BENNING EV 3-2 mérőadapter lehetővé teszi a biztonsági és funkcionális tesztek elvégzését a BENNING IT 130 telepítő teszterrel bizonyos elektromos járművek töltőállomásain a DIN VDE 0100-600 (IEC 60364-6) és a DIN VDE 0105‑ szabványoknak megfelelően. 100 (EN 50110).
A BENNING EV 3-2 a töltési állomások tesztelésére szolgál a DIN EN / IEC 61851-1 (VDE 0122-1) szerint a "3. mód" töltési módban, és rendelkezik egy 2-es típusú csatlakozóval az IEC / EN 62196 szerint.
A BENNING EV 3-2 biztonságos kapcsolatot létesít a BENNING telepítő tesztelőjével, és elektromos jármű szimulációjával elindítja a töltőállomás töltési folyamatát.
Kábelszimuláció (PP):
A töltőkábelek kódolását egy forgatható választókapcsolóval szimulálják.
· Nincs kábel: ∞ Ω
· 13 A kábel: 1500 Ω
· 20 A kábel: 680 Ω
· 32 A kábel: 220 Ω
· 64 A kábel: 100 Ω
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- Mérőadapter
- Védőtáska
Tudnivalók
A BENNING IT 130 beépítési teszterrel kombinálva (nem része a szállítási terjedelemnek).
