BERNSTEIN Tools for Electronics ESD Satu 9-240-ESD Szorítási szélesség (max.): 270 mm
EAN:
Gyártól szám:
Rendelési szám:
1 db
Szám
Összesen (81 094 Ft / Darab)
81 094 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők

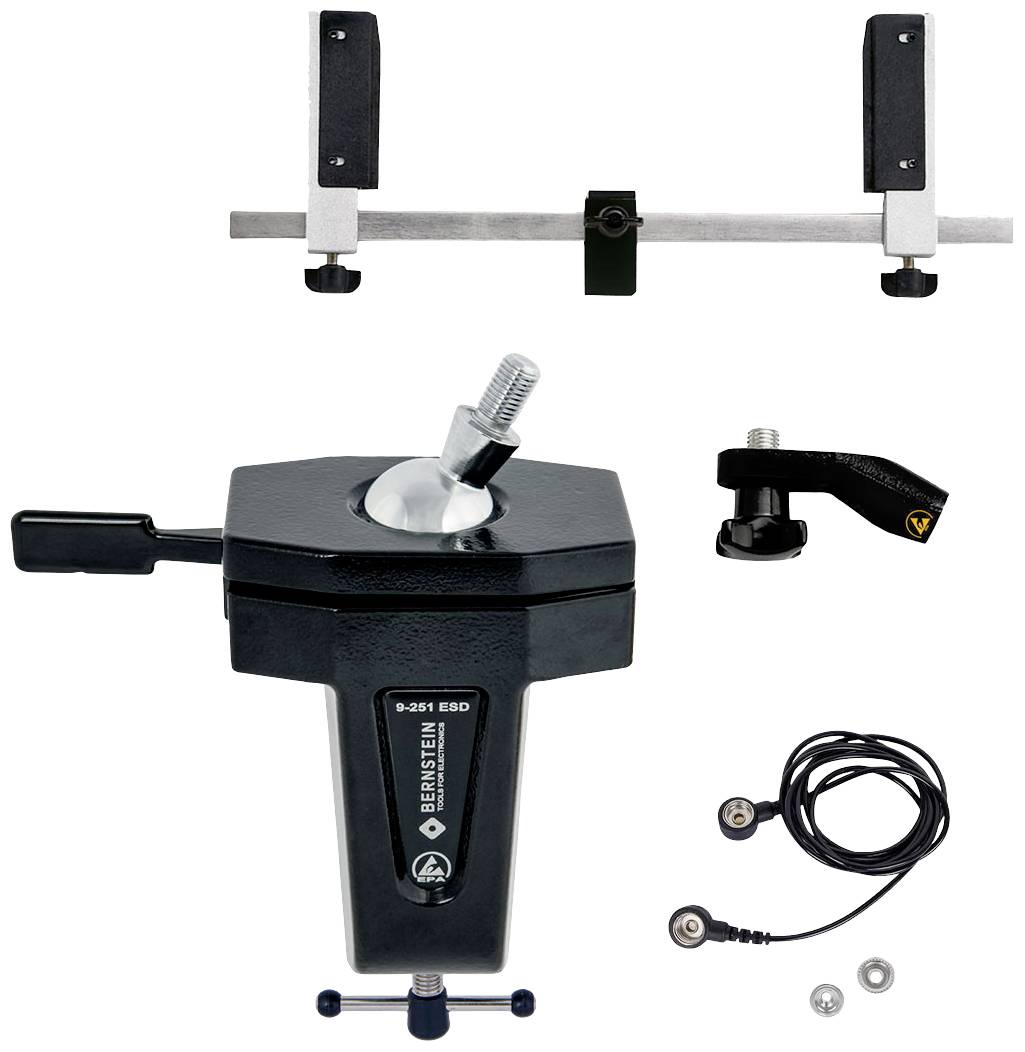

ESD gömbcsukló kombináció SPANNFIX VARIO + kábel
- Precíziós gömbcsukló 360°-ban elforgatható, fokozatmentesen állítható gyorsszorító, minőségi termék Németországban gyártott
- Stabil szerelőkeret állítható és forgatható tartóval
- Felfüggesztéssel az érzékeny deszkákhoz, szögadapterrel a nagyobb dőlésért

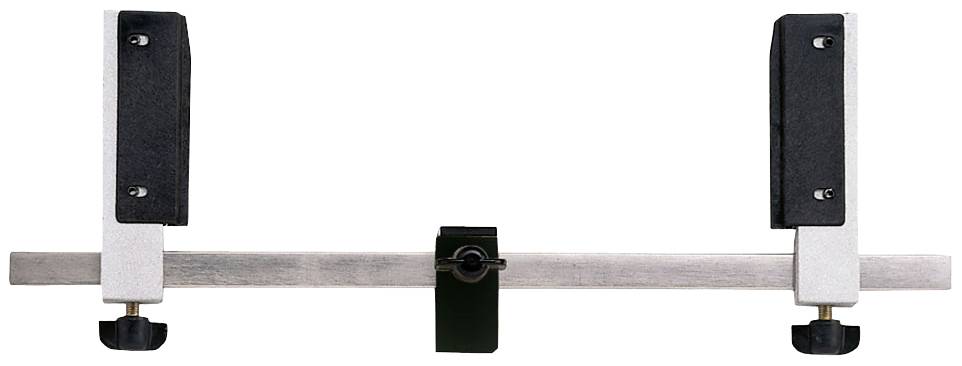

- A deszkatartó 25 mm-től 270 mm-ig állítható
- Szorításhoz, munkaasztalokhoz maximum 80 mm vastag asztallappal
- Dönthetőségi szög: +/- 45°

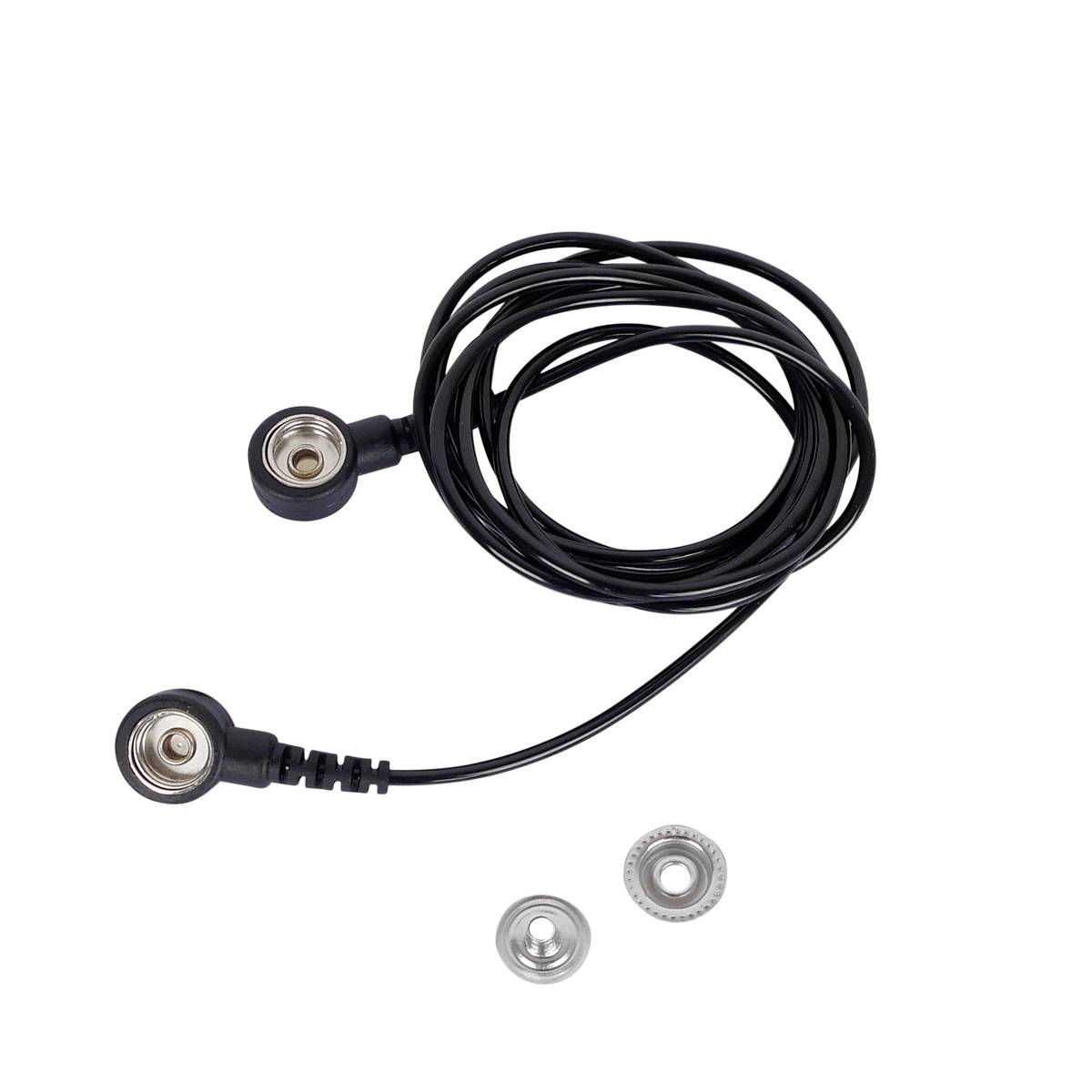

- 1 MOhm ESD földelő kábellel, 1,8 m hosszúságú EBP/földelési ponthoz való csatlakoztatáshoz.
- Anyagok acél, műanyag, öntött alumínium fekete ESD porbevonattal, vezetőképes 10^7-10^8 ohm
Műszaki adatok
- Termék típus
Satu
- Jellemzők
Gömbcsuklóval
- Szorítási szélesség (max.)
270 mm
- Fesztáv (asztali csíptető)
80 mm
- Anyag
Acél
- Alkalmazás
ESD
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3251121 BERNSTEIN Tools for Electronics ESD Satu 9-240-ESD Szorítási szélesség (max.): 270 mm
Leírás
A SPANNFIX VARIO-val akár 270 mm hosszúságú PCB-k/áramköri lapok is rögzíthetők. A folyamatosan állítható golyónak köszönhetően a tábla minden irányban biztonságosan elhelyezhető és tartható. A nyomtatott áramköri lapok/lapok gyors elfordítása az adapternek köszönhetően lehetséges. Nagyon hasznos harmadik kézként forrasztáskor vagy összeszereléskor, hasznos rögzítő és tartó eszköz gyorskioldó mechanizmussal.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

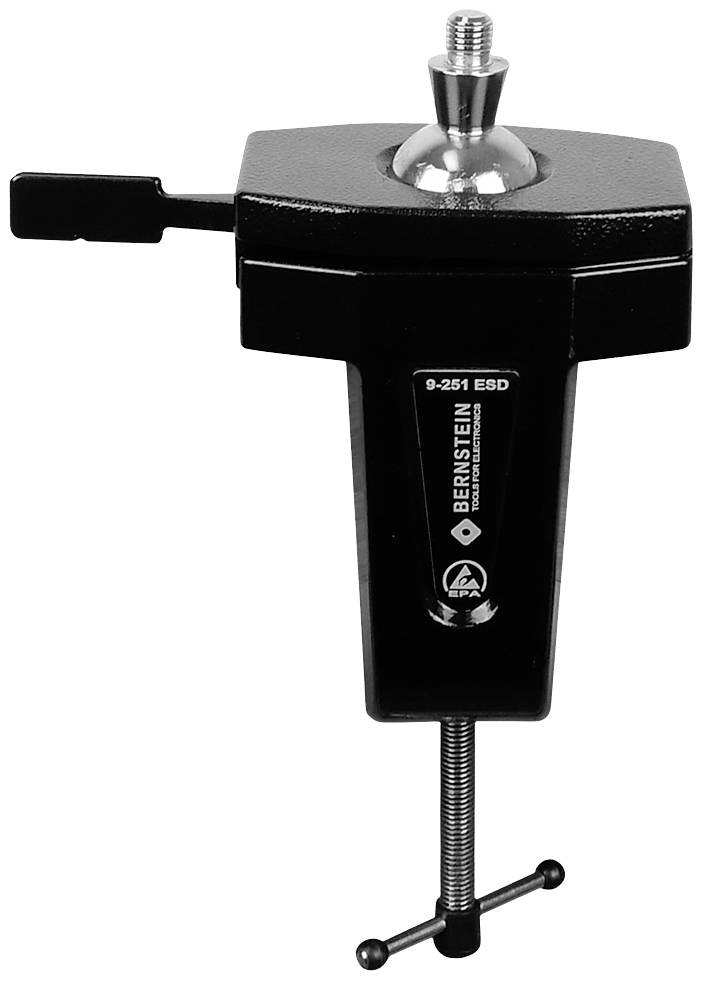

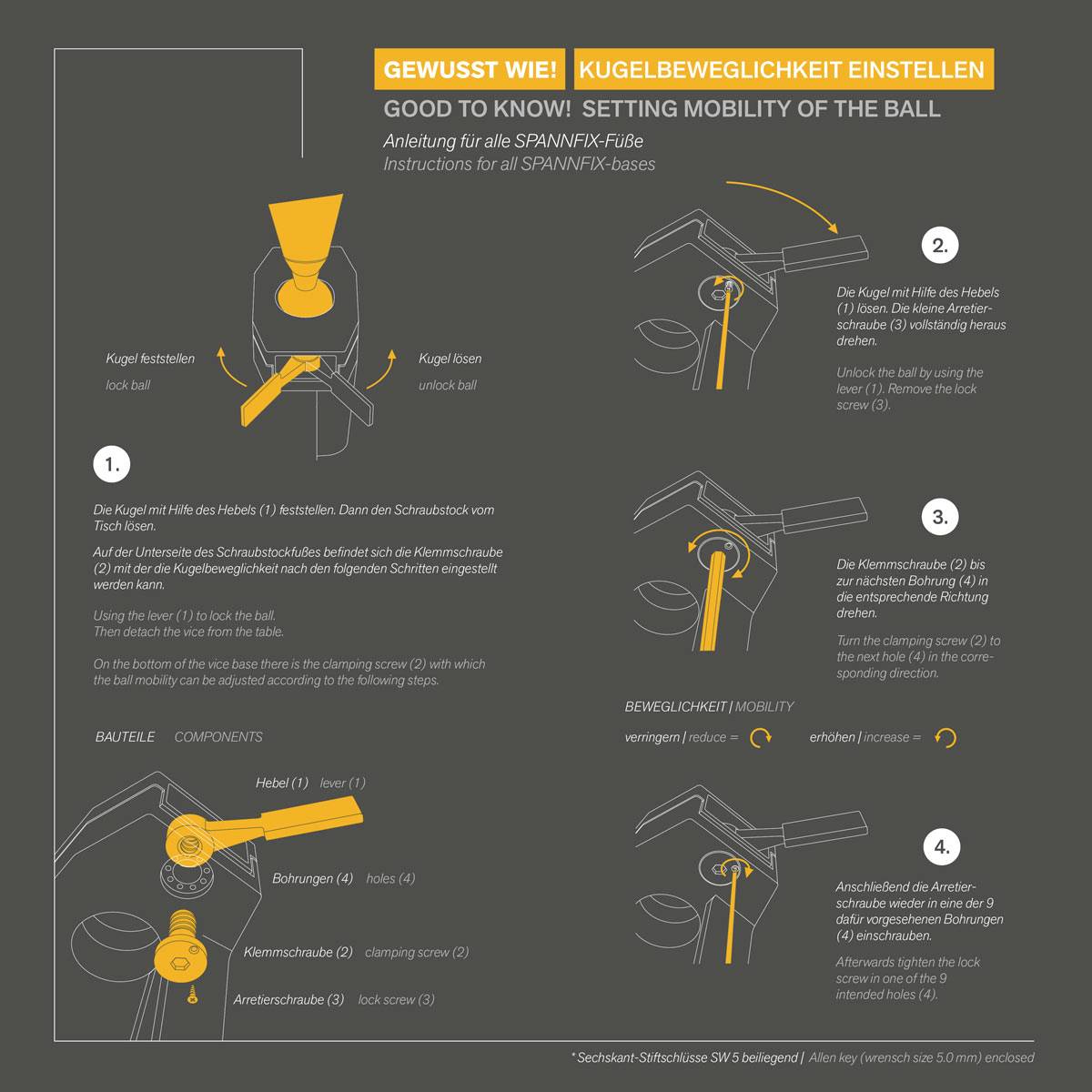

- A BERNSTEIN gömbcsuklós tartó egy folyamatosan állítható golyóval rendelkezik, amely 360°-ban elforgatható és +/- 45°-ban dönthető, külső menettel mindenféle készülékhez és műszerhez. Ezért ezek bármilyen irányba dönthetők, lehetővé téve a gyors, egyedi és mobil beállítást bármilyen pozícióban. Egy egyszerű karmozgással a gömbfejet meglazítják a kúpos foglalatban, egyedileg igazítják és rögzítik. Reteszelés nélkül a gömbbilincs rendkívül erős tartást biztosít. A labda mozgása a labda alsó ülésén található állítócsavar segítségével lazától a nagyon szorosig állítható. Termékfejlesztő csapatunk folyamatosan dolgozik termékeink optimalizálásán és továbbfejlesztésén. Ha bármilyen kérdése, fejlesztése vagy javaslata van, várjuk megkeresését.
Tudnivalók

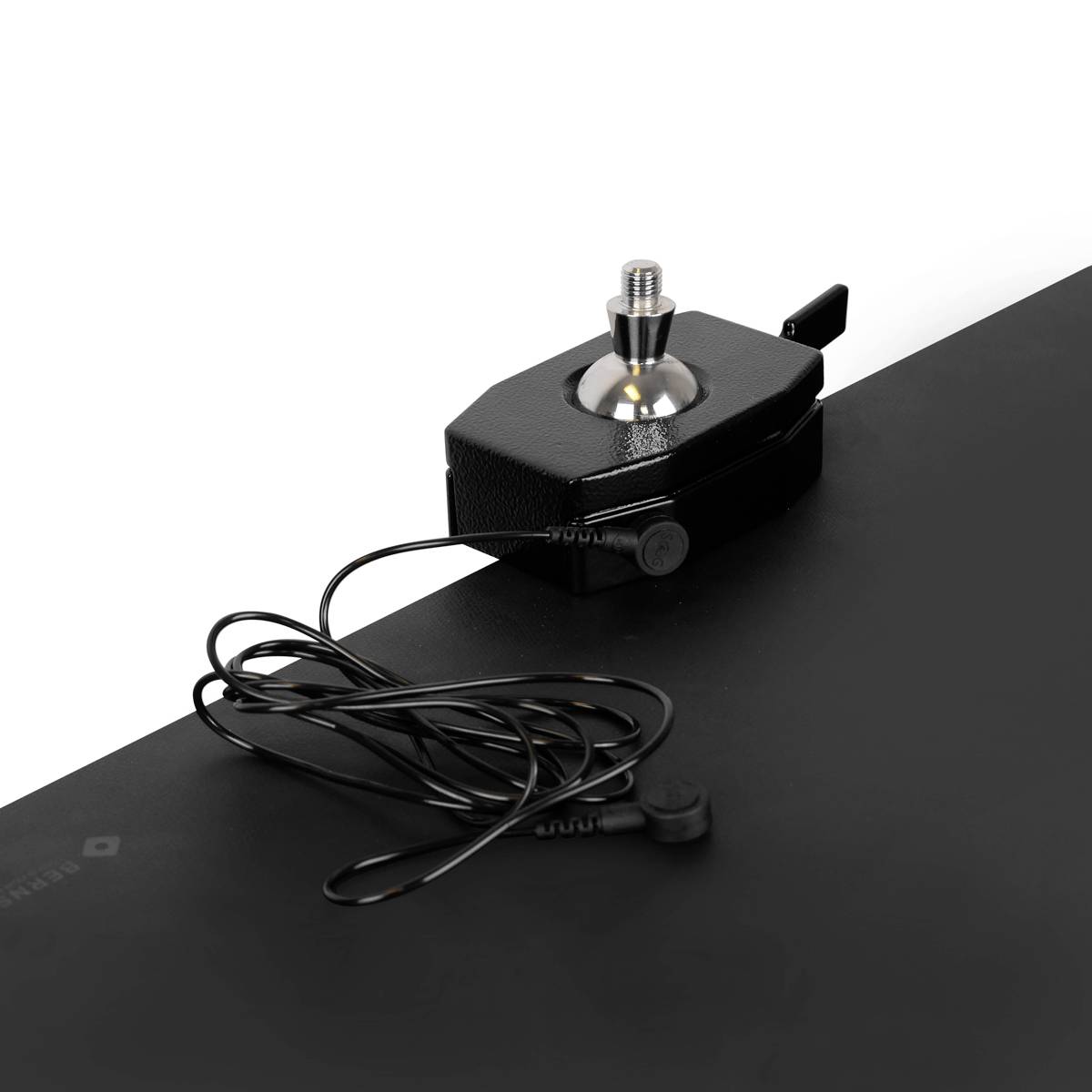

Csatlakozómenet M12 x 1,5 mm (speciális menet) Kérjük, érdeklődjön közvetlenül a megfelelő adapterekről Maximális nyomaték: golyó Ø 40 mm kb. 24 Nm, golyó Ø 60 mm kb. 100 Nm A golyó tartóereje a menetes csap magasságában Ø 40 mm kb. 45 kg (441N), golyó Ø 60 mm kb. 140 kg (1372N). A labda zsírtalanítása növeli a szorítóerőt. Szorítótalp: asztallap vastagsága max. 80 mm Felcsavarható talp: 4 x 9 mm átmenő furatok Mágnestalp: tartóerő 32 kg vízszintesen, 15 kg függőlegesen (mágnes sapka nélkül) ESD változatok: szivárgási érték 10^7 és 10^8. ohm EPA alkalmas. Elektrosztatikusan védett területeken végzett munkához (ESD munkahely/ESD védőzóna). A lábrészek egy 10 mm-es nyomógombbal csatlakoztathatók a földelési ponthoz. Öntött alumínium alkatrészek, porszórt Acél alkatrészek krómozott, rozsdamentes A biztonság szempontjából fontos alkatrészeknél vegye figyelembe, hogy a tartóerők biztonságát nem tudjuk garantálni az Ön konkrét alkalmazásának ismerete nélkül. A labda eltérő fizikai körülmények között másként viselkedhet, mint a mi tesztlaboratóriumunkban, optimális tesztkörnyezetben.
