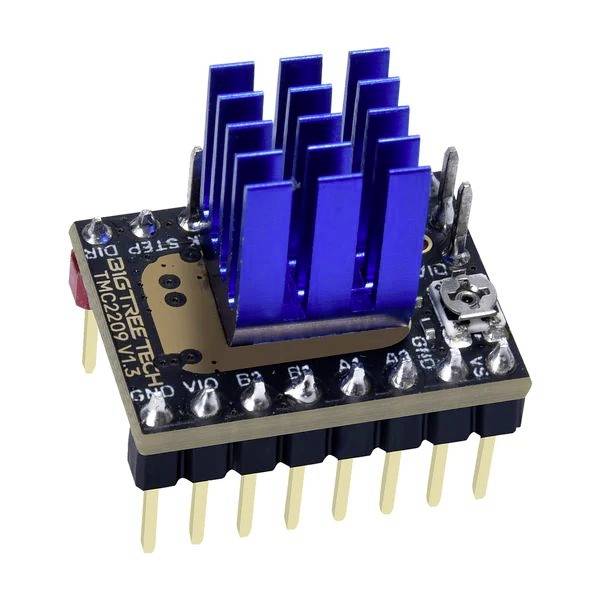

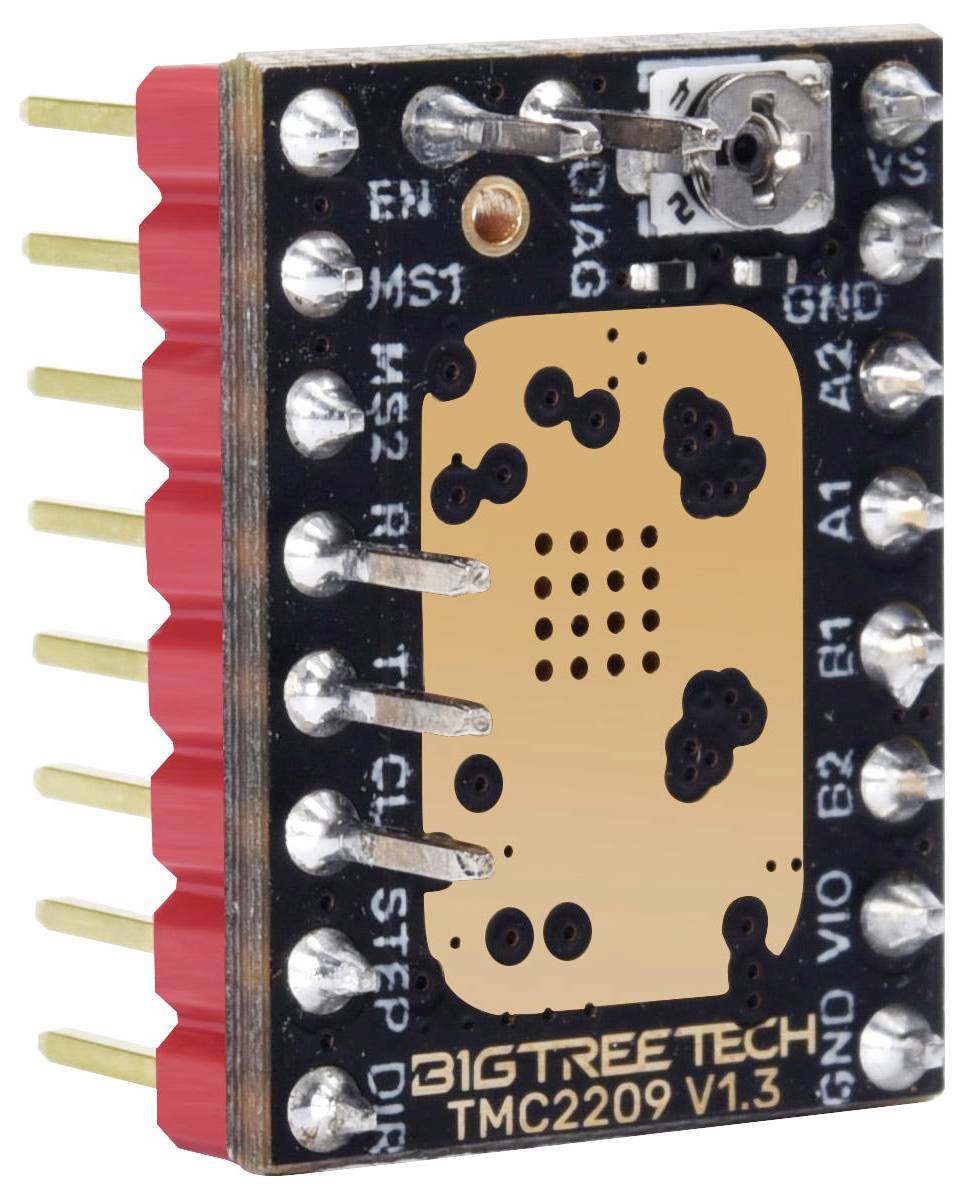

BIGTREETECH Motormeghajtó Stepper TMC2209 V1.3 1050000057

A Big Tree Tech TMC 2209 egy rendkívül csendes motorvezérlő kétfázisú léptetőmotorokhoz.

Folyamatos áramfelvétele 2 A, csúcsárama pedig 2,8 A.
A TMC2208-hoz képest ennek az IC-nek a meghajtóárama 0,6 A-ról 0,8 A-ra nőtt, és a léptetőmotor jobb felügyeletét is biztosítja.

Üzemi feszültség: 4,75 V - 28 V egyenáram
Szállítási terjedelem: TMC 2209 V1.3 hűtőbordával együtt.

Ez az IC számos szabadalmaztatott technológiát használt:
SpreadCycle™ (nagy dinamikájú motorvezérlés)
StealthChop2™ (ultra csendes technológia - széles körben használják a 3D nyomtatásban)
MicroPlyer™ (mikrolépés-vezérlés) – A rugalmas microPlyer interpoláció 256 mikrolépést tesz lehetővé.
StallGuard4™ Ha a motor blokkolva van vagy nem mozog simán, egy jel generálódik, amely kiértékelhető.
CoolStep™ A jelenlegi dinamikus vezérlés akár 75%-os energiamegtakarítást is eredményezhet.

A meghajtóprogram kialakítása kompatibilis a meglévő 3D nyomtatókkal, és csökkenti a további beruházásokat.
A modul egy szabványos Step/Dir interfésszel rendelkezik, amely könnyen használható.
Termékparaméterek

Méretek: 15,24 mm * 20,32 mm
Üzemi feszültség (VM): 4,75 V --- 28 V DC
Csúcsáram: 2,8 A
Folyamatos áramfelvétel: 2A
Mikrolépések: 2, 4, 8, 16 (256 részre osztható)
Max. mikrolépések: 256
Működési módok: STEP/DIR vagy UART

Ez a szöveg gépi fordítással készült.
