Conrad
Kezdőlap
Csatlakozók és kábelek Csatlakozók Ipari csatlakozók Kerek csatlakozó dugaszoló

binder 09 0040 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 1 db

EAN:
Gyártól szám:
Rendelési szám:

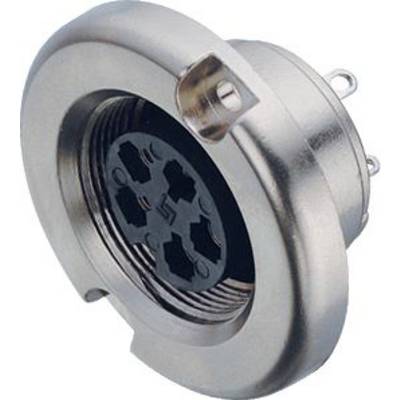

Egy köralakú fémelem menetes csatlakozással és műanyag betéttel, valószínűleg egy csatlakozóelem vagy adapter.
Hasonló kivitel
Egy köralakú fémelem menetes csatlakozással és műanyag betéttel, valószínűleg egy csatlakozóelem vagy adapter.

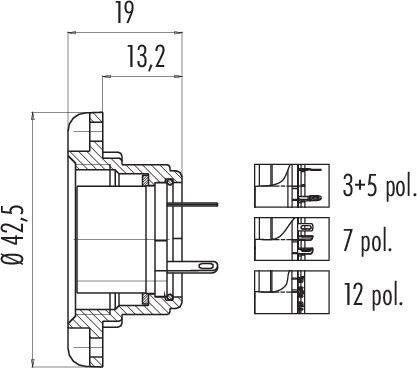

Műszaki rajz egy csatlakozóról méretekkel: Átmérő 42,5, teljes hossz 19, belső méret 13,2. Változatok: 3+5 pólusú, 7 pólusú, 12 pólusú.
Egy kerek 5-tüskés DIN-csatlakozó tűkiosztása: Felül középen 3-as tű, balra fent 2-es tű, jobbra fent 4-es tű, balra lent 1-es tű, jobbra lent 5-ös tű.
1/3
Hasonló kivitel
Termék típus
Peremes doboz
Kivitel
Alj, egyenes
Össz pólusszám
5
Csatlakozó
Forrasztható
Tartalom
1 db
Adatlap (PDF)
Deutsch (Deutschland)
binder
Szállítás: 10. 12. H.

56 db

Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
11 803 Ft
3
4% = 513Ft
11 290 Ft
5
6% = 719Ft
11 084 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft

Szám

Összesen (11 803 Ft / Darab)
11 803 Ft
ÁFA nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése
  • Főbb jellemzők
  • Műszaki adatok
  • Változatok
  • Dokumentumok és letöltések
  • Leírás
  • Gyakran együtt vásárolt

Főbb jellemzők

09 0040 00 05 691-es sorozat

  • M25 karimás foglalat
  • Pólusok száma: 5
  • Árnyékolható
  • Forrasztható
  • IP40

Műszaki adatok

  • EMC alkalmasság: árnyékolható
  • Szigetelési ellenállás: ≥ 10¹⁰ Ω
  • Érintkezési ellenállás: ≤ 5 mΩ
  • Szigetelőanyag-csoport: III
  • Túlfeszültség kategória: II
  • Szennyezettségi fok: 1
  • Anyaga érintkező test: PBT (UL94 V-0)
  • Szerelés típusa: házba szerelés
Gyártói szám

09 0040 00 05

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Össz pólusszám

5

Csatlakozó

Forrasztható

Tartalom

1 db

Névleges áram

10 A

Névleges áramerősség, kerekítve

10 A

Zárás

csavarozás

Névleges feszültség

250 V

Érintkezőanyag

CuSn

Ház anyaga

Alumínium ötvözet

AWG 16

Gyártói szám

09 0040 00 05-20

Pólusszám

5

Keresztmetszet (max.)

1.50 mm²

Keresztmetszet tartomány

1.50 mm² (max)

IP40

Sorozat

691

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám
Névleges áramerősség, kerekítve
Kivitel
Tartalom
Össz pólusszám
Termék típus
Névleges feszültség

binder 09 0040 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 1 db
binder 09 0040 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 1 db

3214459


Jelenlegi termék
09 0040 00 05
10 A
Alj, egyenes
1 db
5
Peremes doboz
250 V
binder Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 691 20 db

2559476


09 0035 00 03
10 A
Peremes dugó
20 db
3
Peremes dugó
250 V
binder Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 20 db

2559477


09 0039 00 05
10 A
Peremes dugó
20 db
5
Peremes dugó
250 V
binder Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 20 db

2559478


09 0040 00 05
10 A
Alj, egyenes
20 db
5
Peremes doboz
250 V
binder Peremes dugó Peremes dugó Össz pólusszám: 7 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes dugó Peremes dugó Össz pólusszám: 7 Sorozat (kerek csatlakozók): 691 20 db

2559479


09 0043 00 07
5 A
Peremes dugó
20 db
7
Peremes dugó
250 V
binder Kábeldugó Dugó, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db
binder Kábeldugó Dugó, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db

2560228


09 0445 00 12
5 A
Dugó, egyenes
20 db
12
Kábeldugó
125 V
binder Kábel doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db
binder Kábel doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db

2560229


09 0446 00 12
5 A
Alj, egyenes
20 db
12
Kábel doboz
125 V
binder Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db

2560230


09 0447 00 12
5 A
Peremes dugó
20 db
12
Peremes dugó
125 V
binder Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db
binder Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 691 20 db

2560231


09 0448 00 12
5 A
Alj, egyenes
20 db
12
Peremes doboz
125 V
binder 09 0035 00 03-20 Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 691 1 db
binder 09 0035 00 03-20 Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 691 1 db

3214457


09 0035 00 03
10 A
Peremes dugó
1 db
3
Peremes dugó
250 V

Dokumentumok és letöltések

Adatlap

Deutsch (Deutschland)

Adatlap 3214459 binder 09 0040 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214459 binder 09 0040 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 691 1 db

Leírás

Tápcsatlakozóink gyakorlatilag minden kis- és nagyfeszültségű alkalmazáshoz alkalmasak, a biztonsági és CCTV rendszerektől a terepibuszos Ethernet-komponenseken át az AC és DC motorokig. Egyes modellek megfelelnek a legszélsőségesebb környezet követelményeinek – beltéren és kültéren egyaránt. Különféle csatlakozási lehetőségek állnak rendelkezésre bajonett, M23, M25 és RD24 zárrendszerekkel. Egyes modellek ESTI+, UL és VDE jóváhagyással rendelkeznek. Az alkalmazási kör bővítése érdekében a felhasználók választhatnak egyenes és derékszögű kábel- és karimás változatok között.

Tulajdonságok:

• 3-24 érintkező, +PE-vel is
• Védettségi osztály IP40-től IP69K-ig
• UL, VDE és ESTI+ jóváhagyás
• Kábel és karima formátumok
• Forrasztás, csavaros kapocs, krimpelő csatlakozás és öntött kábel
• Árnyékolható változatok

Ez a szöveg gépi fordítással készült.

Leírás

Tápcsatlakozóink gyakorlatilag minden kis- és nagyfeszültségű alkalmazáshoz alkalmasak, a biztonsági és CCTV rendszerektől a terepibuszos Ethernet-komponenseken át az AC és DC motorokig. Egyes modellek megfelelnek a legszélsőségesebb környezet követelményeinek – beltéren és kültéren egyaránt. Különféle csatlakozási lehetőségek állnak rendelkezésre bajonett, M23, M25 és RD24 zárrendszerekkel. Egyes modellek ESTI+, UL és VDE jóváhagyással rendelkeznek. Az alkalmazási kör bővítése érdekében a felhasználók választhatnak egyenes és derékszögű kábel- és karimás változatok között.

Tulajdonságok:

• 3-24 érintkező, +PE-vel is
• Védettségi osztály IP40-től IP69K-ig
• UL, VDE és ESTI+ jóváhagyás
• Kábel és karima formátumok
• Forrasztás, csavaros kapocs, krimpelő csatlakozás és öntött kábel
• Árnyékolható változatok

Ez a szöveg gépi fordítással készült.
