Name: binder 09 0098 72 05-20 Peremes doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 711 1 db
Brand: binder
SKU: 3214482
Availability: BackOrder

Hatpólusú, fém házas férfi elektromos csatlakozó arany érintkezőkkel, perspektivikus ábrázolásban.

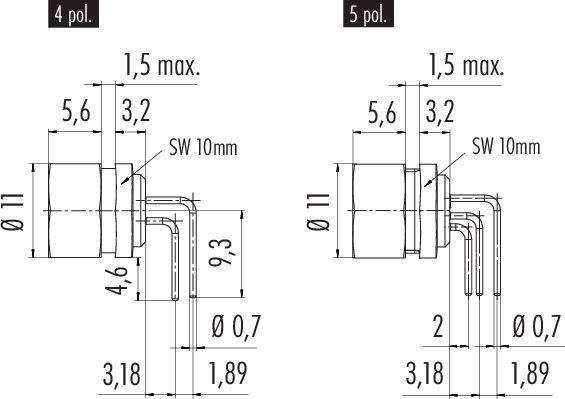

Műszaki rajz két csatlakozóról: bal oldalon 4-pólusú, jobb oldalon 5-pólusú. A méretek és részletek milliméteres méretben vannak feltüntetve.

Egy kerek elektromos csatlakozó öt számozott érintkezővel, körkörös elrendezésben. A 3-as érintkező felül helyezkedik el, az 1-es érintkező lent baloldalon.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

12 db

Szám

Összesen (12 990 Ft / Darab)

12 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0098 72 05 711-es sorozat

M9 IP40 karimás aljzat
derékszögű
Pólusok száma: 5
Árnyékolatlan
mártogatós forrasztás
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0098 72 05

Termék típus: Peremes doboz

Kivitel: Alj, hajlított

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Gyártói szám: 09 0098 72 05-20

Pólusszám: 5

RoHS konform: Igen

: IP40

Sorozat: 711

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Össz pólusszám

Tartalom

Termék típus

binder 09 0098 72 05-20 Peremes doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214482

Szállítás: 11. 10. [K.]

12 dbConrad Electronic

Jelenlegi termék

Alj, hajlított

3 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0073 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214471

Szállítás: 11. 10. [K.]

23 dbConrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0073 20 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214472

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0074 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214473

Szállítás: 11. 10. [K.]

808 dbConrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0074 20 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214474

Szállítás: 12. 14. [H.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0077 20 03-20 Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214475

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0078 20 03-20 Peremes doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214476

Szállítás: 12. 14. [H.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0081 20 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214477

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

3 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5990Ft^*

binder 09 0082 20 04-20 Peremes doboz Alj, egyenes Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214478

Szállítás: 11. 13. [P.]

Conrad Electronic

Alj, egyenes

3 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5990Ft^*

binder 09 0082 32 04-20 Peremes doboz Alj, egyenes Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214479

Szállítás: 11. 30. [H.]

Conrad Electronic

Alj, egyenes

3 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214482 binder 09 0098 72 05-20 Peremes doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 711 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214482 binder 09 0098 72 05-20 Peremes doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 711 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és tolózáras, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• Védettségi osztály: IP40 vagy IP67
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
