Name: binder 09 0116 09 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 723 1 db
Brand: binder
SKU: 3214558
Availability: BackOrder

Ipari fémes elektromos csatlakozó, hengeres kialakítású, több érintkezőponttal, robusztus alkalmazásokhoz.

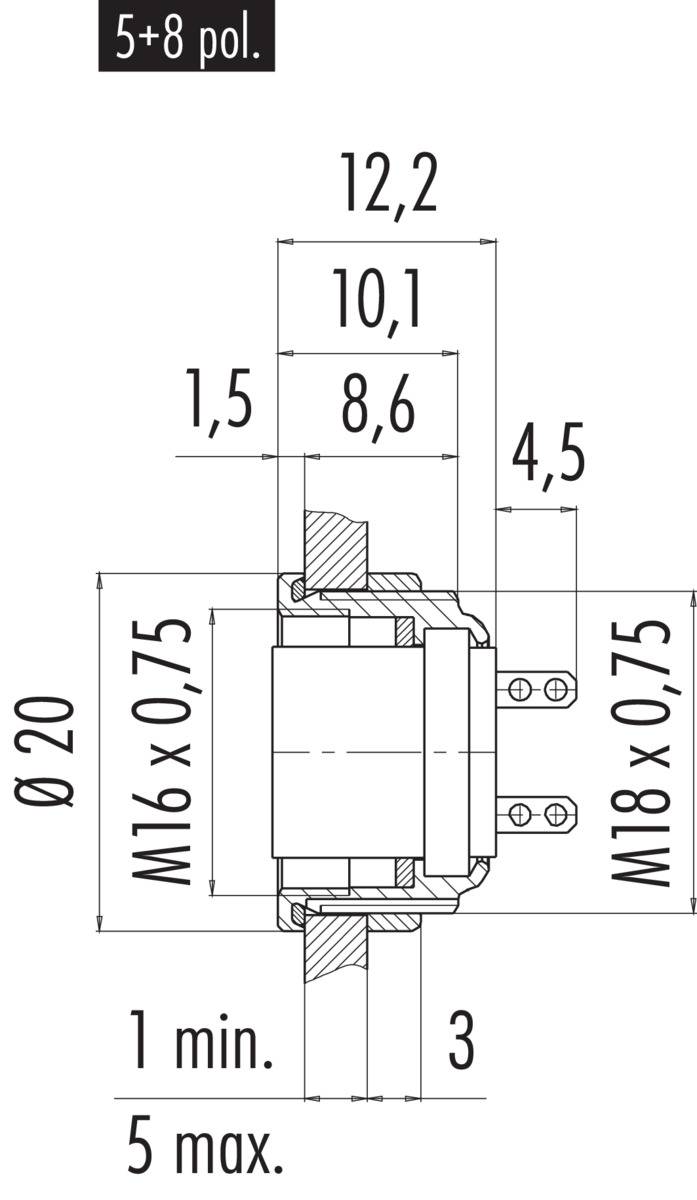

Műszaki rajz egy kapcsolóról méretekkel: átmérő 20 mm, menet M16x0,75 és M18x0,75, beszerelési mélység 12,2 mm.

Az 1-től 5-ig számozott 5 pólusú DIN-csatlakozó kiosztása mutatja a tűk elrendezését a helyes csatlakoztatáshoz.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

11 db

Szám

Összesen (6890Ft / Darab)

6890Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0116 09 05 723-as sorozat

M16 IP67 karimás aljzat
Pólusok száma: 5
Árnyékolatlan
Forrasztható
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0116 09 05

Termék típus: Peremes doboz

Kivitel: Alj, egyenes

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

Ház anyaga: Zink öntvény, nikkelezett

: AWG 18

Gyártói szám: 09 0116 09 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723
