Name: binder 09 0140 72 05-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 682 1 d
Brand: binder
SKU: 3214675
Availability: BackOrder

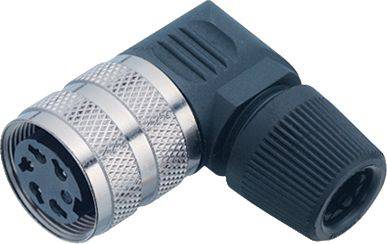

'Egy derékszögű, több érintkezős csatlakozó fém- és műanyag házzal, ipari alkalmazásokhoz.'

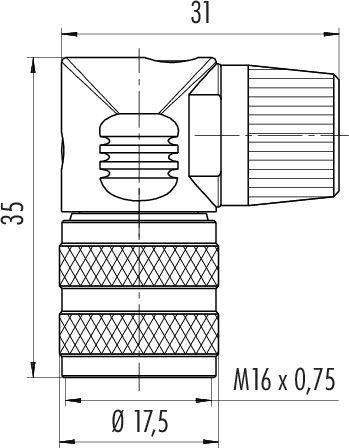

Fémcsatlakozó műszaki rajza méretekkel: magasság 35 mm, hosszúság 31 mm, menet M16 x 0,75, átmérő 17,5 mm.

Öt számozott érintkezővel rendelkező csatlakozó, amelyek körkörösen vannak elrendezve. Egy lekerekített kivágás található alul a helyes tájolás érdekében.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

37 db

Szám

Összesen (8590Ft / Darab)

8590Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0140 72 05 682-es sorozat

M16 IP40 szögletes aljzat
Pólusok száma: 5
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0140 72 05

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0140 72 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 682

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0140 72 05-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214675

Szállítás: 11. 10. [K.]

37 dbConrad Electronic

Jelenlegi termék

Alj, hajlított

6 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

8590Ft^*

binder 09 0133 70 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214654

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0133 72 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214655

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0133 78 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214656

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0133 79 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214657

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0134 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214658

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0134 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214659

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0135 72 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214660

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0135 78 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214661

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0135 79 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214662

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214675 binder 09 0140 72 05-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 682 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214675 binder 09 0140 72 05-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 682 1 d

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
