Csatlakozók és kábelek Csatlakozók Ipari csatlakozók Kerek csatlakozó dugaszoló

binder 09 0148 70 12-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 12 Sorozat (kerek csatlakozók): 682 1

EAN:
Gyártól szám:
Rendelési szám:

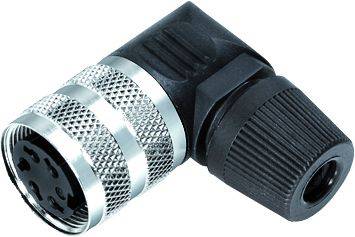

Egy hajlított elektromos csatlakozó ezüstös fémgyűrűkkel és fekete házzal, amely alkalmas köralakú csatlakozókhoz.
Hasonló kivitel

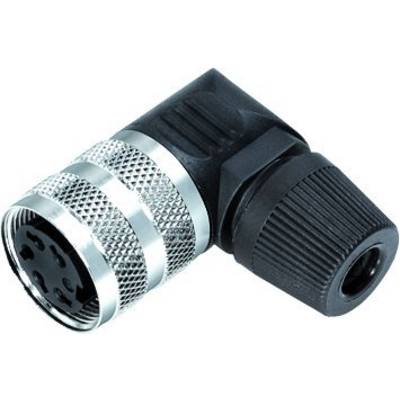

Egy hajlított elektromos csatlakozó ezüstös fémgyűrűkkel és fekete házzal, amely alkalmas köralakú csatlakozókhoz.

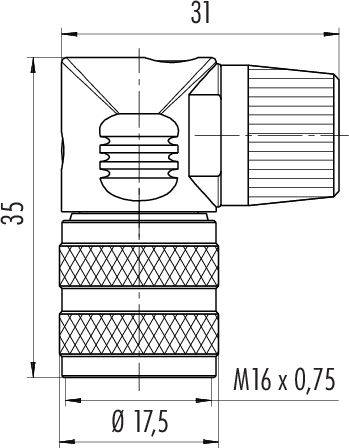

Egy csőcsatlakozó műszaki rajza menetekkel. Méretei: magasság 35 mm, szélesség 31 mm, átmérő 17,5 mm. Menetméret M16 x 0,75.
13 pólusú csatlakozó diagramja. Bemutatja az A-tól M-ig terjedő betűk elrendezését és pozícióját a különböző csatlakozási érintkezőknél.
1/3
Hasonló kivitel
Termék típus
Szögben kivitelezett doboz
Kivitel
Alj, hajlított
Össz pólusszám
12
Csatlakozó
Forrasztható
Tartalom
1 db
Adatlap (PDF)
Deutsch (Deutschland)
binder
Szállítás: 10. 12. H.

10 db

Szám

Összesen (11 016 Ft / Darab)
11 016 Ft
ÁFA nélkül
Már csak 10 db érhető el
14 napos visszavételi garancia
Jogellenes tartalom bejelentése
  • Főbb jellemzők
  • Műszaki adatok
  • Változatok
  • Dokumentumok és letöltések
  • Leírás
  • Gyakran együtt vásárolt

Főbb jellemzők

09 0148 70 12 682-es sorozat

  • M16 IP40 szögletes aljzat
  • Pólusok száma: 12
  • 4,0 - 6,0 mm
  • Árnyékolatlan
  • Forrasztható
  • IP40

Műszaki adatok

  • EMC alkalmasság: árnyékolatlan
  • Szigetelési ellenállás: ≥ 10¹⁰ Ω
  • Érintkezési ellenállás: ≤ 3 mΩ
  • Szigetelőanyag-csoport: III
  • Túlfeszültség kategória: I
  • Szennyezettségi fok: 1
  • Anyaga érintkező test: PBT (UL94 V-0)
  • Kábelátvezetés: 4,0 - 6,0 mm
  • Szerelés típusa: kábeles rögzítés
Gyártói szám

09 0148 70 12

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

12

Csatlakozó

Forrasztható

Tartalom

1 db

Névleges áram

3 A

Névleges áramerősség, kerekítve

3 A

Zárás

csavarozás

Névleges feszültség

60 V

Érintkezőanyag

CuSn

Ház anyaga

PA

AWG 24

Gyártói szám

09 0148 70 12-20

Pólusszám

12

Keresztmetszet (max.)

0.25 mm²

Keresztmetszet tartomány

0.25 mm² (max)

RoHS konform

Igen

IP40

Sorozat

682

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám
Névleges áramerősség, kerekítve
Kivitel
Össz pólusszám
Termék típus
Névleges feszültség

binder 09 0133 70 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0133 70 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214654


09 0133 70 02
7 A
Dugó, hajlított
2
Könyökös csatlakozó
250 V
binder 09 0133 72 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0133 72 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214655


09 0133 72 02
7 A
Dugó, hajlított
2
Könyökös csatlakozó
250 V
binder 09 0133 78 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0133 78 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214656


09 0133 78 02
7 A
Dugó, hajlított
2
Könyökös csatlakozó
250 V
binder 09 0133 79 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0133 79 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214657


09 0133 79 02
7 A
Dugó, hajlított
2
Könyökös csatlakozó
250 V
binder 09 0134 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0134 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214658


09 0134 70 02
7 A
Alj, hajlított
2
Szögben kivitelezett doboz
250 V
binder 09 0134 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0134 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

3214659


09 0134 72 02
7 A
Alj, hajlított
2
Szögben kivitelezett doboz
250 V
binder 09 0135 72 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0135 72 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

3214660


09 0135 72 03
7 A
Dugó, hajlított
3
Könyökös csatlakozó
250 V
binder 09 0135 78 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0135 78 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

3214661


09 0135 78 03
7 A
Dugó, hajlított
3
Könyökös csatlakozó
250 V
binder 09 0135 79 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0135 79 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

3214662


09 0135 79 03
7 A
Dugó, hajlított
3
Könyökös csatlakozó
250 V
binder 09 0136 72 03-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db
binder 09 0136 72 03-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

3214663


09 0136 72 03
7 A
Alj, hajlított
3
Szögben kivitelezett doboz
250 V

Dokumentumok és letöltések

Adatlap

Deutsch (Deutschland)

Adatlap 3214700 binder 09 0148 70 12-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 12 Sorozat (kerek csatlakozók): 682 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214700 binder 09 0148 70 12-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 12 Sorozat (kerek csatlakozók): 682 1

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a push-pull, bepattintható, bajonett és M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a push-pull, bepattintható, bajonett és M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
