Name: binder 09 0153 72 08-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 8 Sorozat (kerek csatlakozók): 682 1 db
Brand: binder
SKU: 3214702
Availability: BackOrder

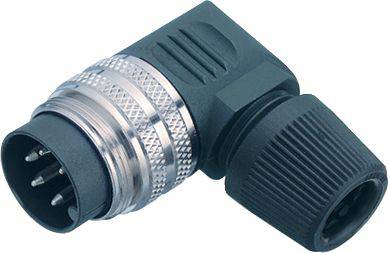

Fém menettel és fekete műanyag házzal rendelkező hajlított csatlakozó, ipari alkalmazásokhoz megfelelő.

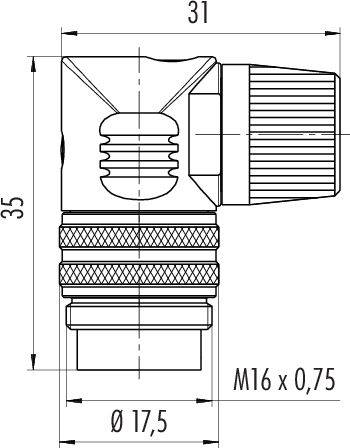

Műszaki rajz egy szögcsatlakozóról méretekkel: magasság 35 mm, szélesség 31 mm, menet M16 x 0,75, átmérő 17,5 mm.

DIN-csatlakozó nyolc számozott érintkezővel, amelyek körben vannak elrendezve. Az érintkezők feketék, 1-től 8-ig vannak számozva, szimmetrikusan elosztva.

1/3

Hasonló kivitel

Termék típus

Könyökös csatlakozó

Kivitel

Dugó, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

49 db

Szám

Összesen (9890Ft / Darab)

9890Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0153 72 08 682-es sorozat

M16 IP40 sarokcsatlakozó
Pólusok száma: 8 DIN
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0153 72 08

Termék típus: Könyökös csatlakozó

Kivitel: Dugó, hajlított

Össz pólusszám: 8

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0153 72 08-20

Pólusszám: 8

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 682

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0133 70 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214654

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0133 72 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214655

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0133 78 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214656

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0133 79 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214657

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0134 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214658

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

7690Ft^*

binder 09 0134 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214659

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0135 72 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214660

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0135 78 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214661

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0135 79 03-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214662

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0136 72 03-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 682 1 db

Rendelési szám:3214663

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

8190Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214702 binder 09 0153 72 08-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 8 Sorozat (kerek csatlakozók): 682 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214702 binder 09 0153 72 08-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 8 Sorozat (kerek csatlakozók): 682 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat számos alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és végződések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok a krimpelő, a mártott forrasztás, a csavaros csatlakozók és a forrasztási csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
