Name: binder 09 0198 90 24-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1
Brand: binder
SKU: 3214755
Availability: BackOrder

Egy fém csatlakozó több érintkezővel az elektromos kapcsolat létrehozásához

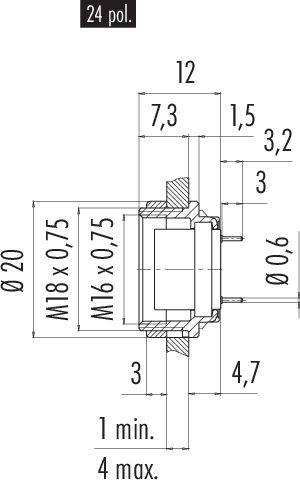

Műszaki rajz egy csatlakozóról méretekkel: 20 mm átmérő, M18 x 0,75 menet. Részletes oldalnézet.

Egy csatlakozó kapcsolási rajza. Négy szektort mutat, amelyekben 1-től 24-ig számozott csatlakozók egyenletesen elosztva.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Peremes hüvely

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

15 db

Szám

Összesen (20 990 Ft / Darab)

20 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0198 90 24 680-as sorozat

M16 IP40 karimás aljzat
Pólusok száma: 24
Árnyékolatlan
mártogatós forrasztás
IP40
Elölről csavarozható

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0198 90 24

Termék típus: Peremes doboz

Kivitel: Alj, egyenes
Peremes hüvely

Össz pólusszám: 24

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 1 A

Névleges áramerősség, kerekítve: 1 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuSn

Ház anyaga: Zink öntvény, nikkelezett

Gyártói szám: 09 0198 90 24-20

Pólusszám: 24

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0198 90 24-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214755

Szállítás: 11. 10. [K.]

15 dbConrad Electronic

Jelenlegi termék

Forrasztható

Alj, egyenes

1 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

20 990 Ft^*

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

Szállítás: 11. 10. [K.]

19 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

9390Ft^*

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

Szállítás: 11. 10. [K.]

15 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

Szállítás: 11. 10. [K.]

8 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

Szállítás: 2027. 05. 03. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

Szállítás: 11. 10. [K.]

143 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

24 990 Ft^*

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

25 990 Ft^*

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

29 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214755 binder 09 0198 90 24-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214755 binder 09 0198 90 24-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozások típusai: krimpelős, mártogatós forrasztásos, csavaros csatlakozók és forrasztásos csatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
